전력 반도체 제조용 12인치 300mm 4H-N SiC 기판

1제품 개요

12인치 (300mm) 의 실리콘 카비드 (SiC) 기판은 고급 전력 전자 및 고주파 장치 제조를 위해 설계된 큰 지름의 넓은 대역 반도체 재료입니다.기존 6인치와 8인치 SiC 웨이퍼와 비교하면, 12인치 포맷은 사용 가능한 웨이퍼 영역을 크게 증가시켜 웨이퍼 당 더 높은 장치 출력, 향상된 제조 효율성 및 다이 당 비용 절감을 가능하게합니다.

이 사양은 세 가지 기판 등급을 포함합니다.

• 4H SiC N형 생산 등급

• 4H SiC N형 덤비 등급

• 4H SiC 반 단열 (SI) 생산 등급

이 등급은 장비 캘리브레이션 및 프로세스 개발에서 고 신뢰성 장치 생산에 이르기까지 다양한 응용 프로그램을 지원합니다.

2재료 특성

4H SiC (N형)

4H-N 실리콘 카바이드 (H-N silicon carbide) 는 질소를 도핑한 육각형 결정 구조의 광대역 간격 반도체 물질로, 간격은 약 3.26 eV이다.

• 높은 분해 전기장 강도

• 높은 열전도성

• 안정적인 전기 전도성

• 높은 온도 및 높은 전압 하에서 우수한 성능

N형 4H-N SiC 기체는 SiC MOSFET 및 Schottky 다이오드와 같은 수직 전력 장치에서 널리 사용됩니다.

4H SiC (반 단열)

반열성 4H SiC 기판은 매우 높은 저항성과 우수한 전기 단열을 나타냅니다. 그들은 주로 RF, 마이크로 웨브,그리고 낮은 기생전도와 높은 신호 무결성을 필요로 하는 고주파 전자 애플리케이션.

3크리스탈 성장과 제조 과정

12인치 SiC 기판은 물리적 증기 운송 (PVT) 방법을 사용하여 재배됩니다.고 순수성 SiC 원자재는 고온과 제어 된 진공 조건 하에서 수브리메이트되고 정확하게 지향 된 씨앗 결정에 재 결정화됩니다.열장과 성장 환경을 신중하게 제어함으로써, 균일한 결정 품질과 낮은 결함 밀도는 전체 300mm 웨이퍼에서 달성됩니다.

결정 성장 후, 웨이퍼는 정밀 썰기, 두께 조절, 가장자리 처리 및 표면 마무리 과정을 거칩니다.Si면은 화학 기계 닦기 (CMP) 또는 평면성을 얻기 위해 깎는 방식으로 처리됩니다.반도체 제조에 대한 거칠성 및 기하학 요구 사항

4. 12인치 SiC 기판 사양 표

5품질 관리 및 검사

모든 웨이퍼는 표면 기하학적 측정, 전기적 특성화,폴리 타입 평가를 위한 편광 조명 검사, 고 강도 빛 검사 균열 검출을 위해 정의 된 가장자리 배제 구역이 장치 처리 성능의 일관성을 보장하기 위해 적용됩니다.

6전형적인 응용 프로그램

• 전력 전자:
  SiC MOSFET, 쇼트키 다이오드, 전력 모듈, 인버터 및 변환기

• 전기차 및 새로운 에너지 시스템:
  트렉션 인버터, 탑재 충전기 (OBC), DC-DC 변환기, 빠른 충전 인프라

• RF 및 고주파 장치:
  5G 기지국, 레이더 시스템, 위성 통신

• 산업 및 인프라 장비:
  고전압 전력망, 산업 자동화, 모터 드라이브

• 항공우주 및 국방:
  고온 전자제품 및 극한 환경 응용

7자주 묻는 질문

Q1: N형 Dummy Grade 웨이퍼의 목적은 무엇입니까?
A: Dummy Grade 웨이퍼는 장비 설정, 도구 정정 및 프로세스 검증에 사용됩니다. 프로세스 개발 과정에서 비용을 줄이는 데 도움이됩니다.

Q2: 왜 12인치 SiC 기판이 유리할까요?
A: 12인치 포맷은 웨이퍼 면적과 웨이퍼 당 칩 출력을 증가시켜 제조 효율성을 향상시키고 장치 당 비용을 줄입니다.

Q3: 사양을 사용자 정의 할 수 있습니까?
A: 예. 두께, 표면 처리, 표시 방법 및 검사 기준은 요청에 따라 사용자 정의 될 수 있습니다.

실제 제품

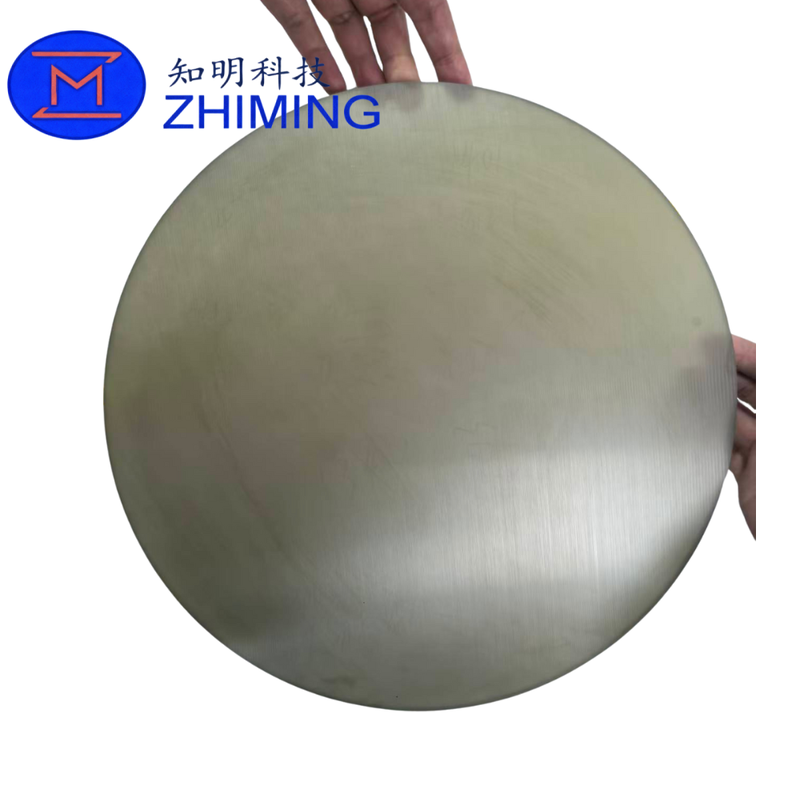

12인치 300mm SiC 실리콘 탄화물 웨이퍼 4H-N 타입 덤미 프라임 연구 등급 다중 응용
