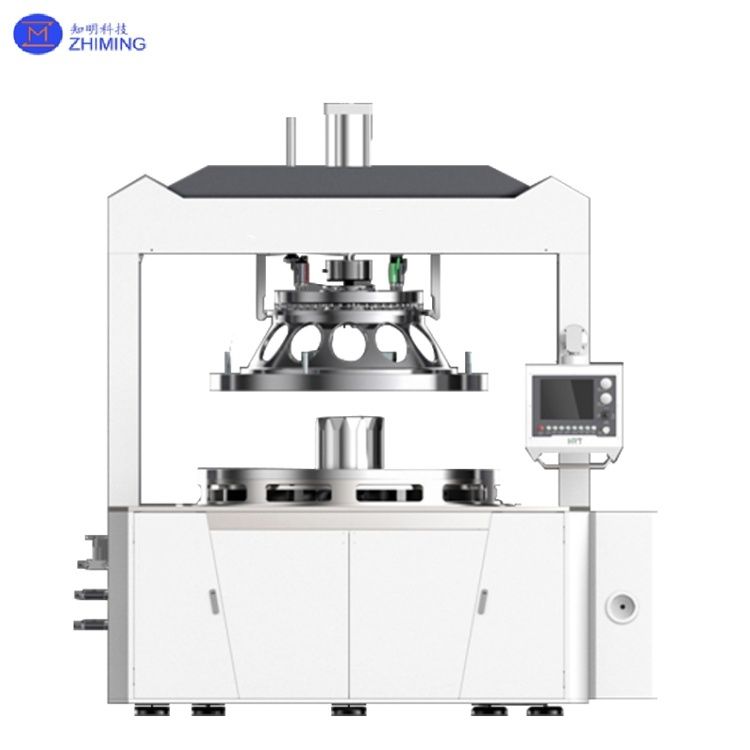

사파이어/글라스/쿼츠를 위한 고밀도의 쌍면 썰기/폴리싱 장비

브랜드 이름:	ZMSH
모델 번호:	High-Precision Double-Sided Grinding/Polishing Equipment
MOQ:	3
가격:	by case
배달 시간:	3-6 months
지불 조건:	T/T

자세한 정보

제품 설명

자세한 정보

Place of Origin:

CHINA

인증:

rohs

Lapping machine Max Outline(mm):

φ340/φ390/φ420

Power voltage:

3x10+2x6(mm²)/3x10+2x6(mm²)/3x10+2x6(mm²)

Compressed air supply:

0.5-0.6MPa/0.5-0.6MPa/0.5-0.6MPa

Carrier parameter Quantity:

Materials:

Sapphire/Glass/Quartz

Packaging Details:

package in 100-grade cleaning room

강조하다:

사피라를 위한 쌍면 밀링 장비

고정밀 유리 닦기 기계

보증이 있는 쿼츠 밀링 장비

제품 설명

고 정밀 쌍면 썰기 / 닦기 장비 요약

사파이어/글라스/쿼츠를 위한 고밀도의 쌍면 썰기/폴리싱 장비

고정밀 쌍면 썰기 / 닦기 장치는 반도체 웨이퍼, 사파이어 기판,광학 유리반방향으로 회전하는 이중 밀링 플레이트와 행성 운동 메커니즘을 사용하여장비는 동시에 양면으로 깎고 닦을 수 있습니다., 높은 평면성 (TTV ≤ 0.6 μm), 낮은 거칠성 (Ra ≤ 0.4 nm), 높은 병렬성 (≤ 2 μm) 을 보장합니다. 반도체 제조, 광 전자, 정밀 기계,항공우주산업, 실리콘 웨이퍼 희석, 광학적 구성 요소 거울 마무리 및 세라믹 밀폐 고리 정밀 썰기와 같은 응용 프로그램을 해결하여 가공 효율성과 생산량을 크게 향상시킵니다..

고정밀 쌍면 썰기/폴리싱 장비 데이터

카테고리	항목
랩링 기계	단일 디스크 크기 (mm)	φ1112×φ380×50	φ1230×φ426×50	φ1350 × φ445 × 50
랩링 기계	최대 구상 (mm)	φ340	φ390	φ420
포지셔닝 기계	크리스탈 롤링 크기 (mm)	φ1149×φ343×50	φ1253×φ403×50	φ1380×φ415×50
포지셔닝 기계	최대 구상 (mm)	φ340	φ390mm	φ420
운반기 매개 변수	양	5	5	5
	치아 수 (메트릭 시스템)	200	/	/
	모듈 (메트릭 시스템)	DP12	/	/
	모듈 (메트릭 시스템)
운전 모드	1개의 모터	/	/	/
	2개의 모터	Φ12.5kw	/	/
	3개의 모터	Φ14.7kw	Φ24.7kw	Φ25.45kw
	4개의 모터	Φ22.7kw	Φ28.8kw	Φ35.7kw
능력	75mm	85	55	60
	100mm	40	20	45
	125mm	25	25	30
	150mm	20	5	15
전력 전압	/	3x10+2x6 ((mm2)	3x10+2x6 ((mm2)	3x10+2x6 ((mm2)
압축 공기 공급	/	00.5-0.6MPa	00.5-0.6MPa	00.5-0.6MPa
크기	/	2655x1680x2900 (mm)	2700x1950x2780mm	2950x1890x2970mm
무게	/	약 5.5T	약 8T	약 8T

고밀도의 쌍면 썰기/폴리싱 장비작동 원칙

장비는 행성 운동 메커니즘을 통해 작동합니다:

이중 판 반대 회전:상부 및 하부 썰판은 균일한 썰력 적용을 위해 반대 방향으로 회전합니다.

행성 운동 궤도:작업 조각은 행성 바퀴 시스템을 통해 궤도 및 회전 움직임이 결합됩니다 (태양 기어와 매스링 된 내부 기어 고리), 두 판과 동기 접촉을 보장합니다.

닫힌 루프 압력 조절:정밀 압력 조절기 및 비율 밸브는 얇은 또는 부서지기 쉬운 재료의 깨짐을 방지하기 위해 썰매 압력 (0 ∼ 1,000 kg 조절) 을 동적으로 조정합니다.

- 네냉각 및 윤활:물/유 냉각 시스템은 일정한 온도를 유지하며 (10~25°C), 밀링 슬러리 (다이아몬드 미세 입자 또는 실리콘 카바이드 포함) 는 향상된 정밀도를 위해 순환됩니다.

사파이어/글라스/쿼츠를 위한 고밀도의 쌍면 썰기/폴리싱 장비 1

고정밀 쌍면 썰기 / 닦기 장비의 주요 특징

1고직성 프레임 구조

정밀한 게트리 디자인으로 가조 된 통합 프레임으로 고속 작동 중 40% 향상 된 변형 방지 능력과 안정성을 달성합니다.
자동 윤활 시스템은 기어와 베어 수명을 10,000시간 이상으로 늘립니다.

2국제적으로 인증된 부품

핵심 부품 (예를 들어, 기어박스, 베어링) 은 SEW (독일), THK (일본), SKF (스위스) 와 같은 브랜드를 사용하여 변속기 정확도가 < 0.005mm를 보장합니다.
전기 시스템은 시멘스 PLC + 슈나이더 인버터를 통합하여 다양한 재료 요구 사항을 위해 0 ~ 180 rpm 변속 속도 조절을 지원합니다.

- 네

3지능형 운영과 프로세스 적응성

7인치 터치 스크린 HMI는 미리 설정된 밀링 레시피 (예를 들어, 거친 밀링, 미세한 롤링 및 컨디셔닝 모드 전환) 를 가능하게하며 매개 변수 설정 시간을 60% 줄입니다.
내장된 PID 닫힌 루프 제어 장치로 압력, 속도 및 온도를 실시간으로 모니터링하여 분해율을 < 0.1%로 줄입니다.

- 네

4유연한 구성

밀링 플레이트 지름은 φ300 mm에서 φ1,510 mm까지 다양하며 3~300 mm의 작업 조각 크기를 수용합니다.
전력 구성은 단일 모터 (5.5 kW) 에서 7 모터 (39 kW 총) 설정까지 다양하며 사용자 정의 압력 속도 조합을 지원합니다.

고 정밀성 쌍면 썰기 / 닦기 장비 응용

사파이어/글라스/쿼츠를 위한 고밀도의 쌍면 썰기/폴리싱 장비 3

1반도체 산업

실리콘 웨이퍼/SiC 웨이퍼 희석: 8인치 웨이퍼 백플라이닝에 두께 허용 ±0.5μm
갈륨 아르세나이드/사피어 롤링: LED 및 레이저 장치의 표면 거칠성 Ra < 0.4 nm.

- 네

2광학과 정밀 부품

광학 유리/쿼츠 렌즈 마무리: 카메라 렌즈와 현미경 객체에 대한 거울과 같은 마무리 (λ/20 for λ = 632.8 nm)
세라믹 밀폐 고리 썰기: 고압 수압 펌프 및 핵 밸브의 평면성 < 0.035 mm.

- 네

3전자제품과 새로운 에너지

세라믹 서브스트라트/IGBT 모듈: 열 방출을 개선하기 위해 두께 일관성 < 3μm.
리?? 배터리 전극 닦기: 내부 저항을 줄이기 위해 거칠성 Ra < 10 nm.

- 네

4항공우주 및 국방

텅프먼 스틸 베어링/티타늄 밀폐: 극한 온도/압력 환경에서 평행성 < 2μm.
적외선 유리창 닦기: 망원경 및 미사일 안내 시스템에 대한 낮은 산란 특성.

사파이어/글라스/쿼츠를 위한 고밀도의 쌍면 썰기/폴리싱 장비 4

고 정밀 쌍면 썰기 / 닦기 장비 FAQ

1. Q: 고 정밀성 양면 썰기 / 닦기 기계에 적합한 재료는 무엇입니까?

A: 사피르, 광학 유리, 쿼츠 결정, 세라믹, 반도체 실리콘 웨이퍼, 금속과 같은 단단하고 부서지기 쉬운 재료에 특별히 설계되었습니다.동시 양면 초정밀 처리 기능을 지원합니다.

2질문: 양면 썰매 기계는 어떤 수준의 정밀도를 달성 할 수 있습니까?

A: 평면 ≤2μm, 표면 거칠성 Ra <0.4nm, 두께 허용 ±0.5μm, 반도체 웨이퍼 및 광 부품에 대한 고급 요구 사항을 충족합니다.
