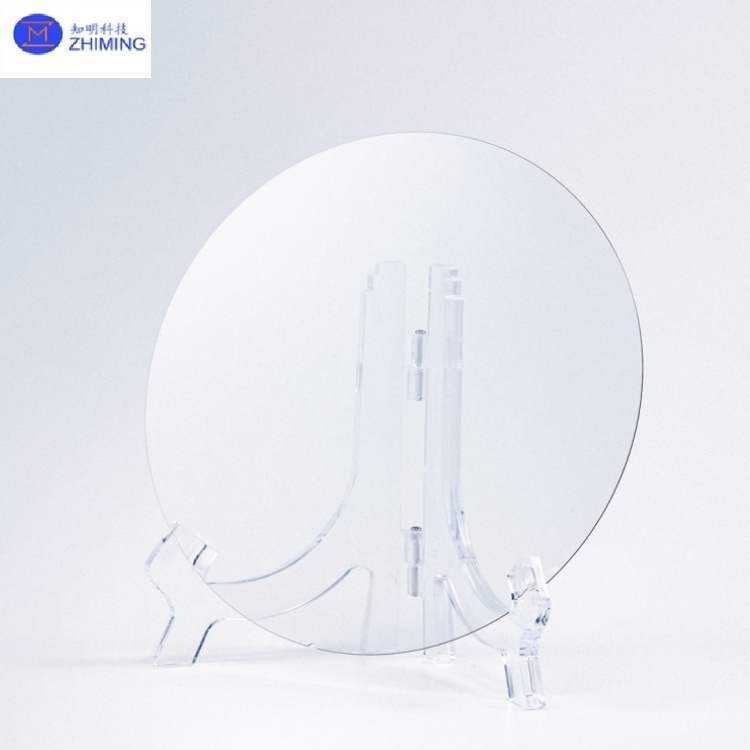

AR 안경 및 5G RF 장치용 6인치 4H-SEMI SiC 기판

6인치 4H-SEMI 실리콘 카바이드 (4H-SiC) 기판은 육각형 결정 구조 (4H 폴리 타입) 를 기반으로 한 넓은 대역 반도체 물질입니다.반열성 특성을 갖도록 설계된 (반열성 ≥1×107 Ω·cm)물리적 증기 운송 (PVT) 또는 액체 단계 에피택시 (LPE) 를 통해 제조되며 3.26 eV 넓은 대역 간격, 3.5 MV / cm 분해 필드, 4.9 W / cm · K 열 전도성을 제공합니다.그리고 높은 주파수 저손실 특성이 있습니다., 5G 통신, RF 장치 및 항공 우주 전자 장치와 같은 극단적인 환경 응용에 이상적입니다.10배 더 높은 붕괴장 강도와 3배 더 나은 열전도성을 제공합니다.-200°C~1,600°C의 안정적인 작동을 가능하게 하고, 고전압, 고주파 및 고전력 장치에 최적의 기판으로 작용한다.

1전기 성능

• 넓은 대역 간격 (3.26 eV) : 6 인치 4H-SEMI SiC 기판은 10 kV 이상의 전압을 견딜 수 있으며 스마트 그리드 및 EV 인버터와 같은 고전압 시나리오에 적합합니다.

• 높은 분해 필드 (3.5 MV / cm): 실리콘보다 10 배 더 높으며 누출 전류를 최소화하고 신뢰성을 향상시킵니다.

• 높은 전자 이동성 (900 cm2/V·s): 6 인치 4H-SEMI SiC 기판은 RF 장치의 전환 속도를 최적화하여 전도 손실을 줄입니다.

2. 열 및 기계적 특성

• 높은 열전도 (4,9 W/cm·K): 실리콘보다 3배 더 나은 열분해, 극한 온도 (-200°C ~ 1,600°C) 를 지원합니다.

• 고 강도 (Mohs 9.2): 6 인치 4H-SEMI SiC 기판은 마모에 저항하며 CMP 및 건조 에칭과 같은 정밀 프로세스와 호환됩니다.

3. 프로세스 호환성

• 낮은 마이크로 파이프 밀도 (<1cm−2): 6 인치 4H-SEMI SiC 기판은 우수한 부피층 품질을 위해 격자 결함을 최소화합니다.

• 표면 평면 (Ra <0.2 nm) : 6인치 4H-SEMI SiC 기판은 리토그래피와 얇은 필름 퇴적에 호환성을 보장합니다.

6인치 4H-SEMI SiC 기판 코어 애플리케이션

15G 통신 및 RF 장치

• 밀리미터 파동 RF 모듈: 6 인치 4H-SEMI SiC 기판은 28 GHz + 대역에 GaN-on-4H-SiC RF 장치를 활성화하여 신호 효율을 향상시킵니다.
• 저손실 필터: 6인치 4H-SEMI SiC 기판은 신호 저하를 줄여 레이더와 통신 민감도를 향상시킵니다.

- 네

2전기차 (EV)

• 고주파 인버터: 800V 고속 충전 플랫폼과 호환되며 에너지 손실을 > 40% 감소시킵니다.
• 파워 MOSFET: 6인치 4H-SEMI SiC 기판은 80~90%의 전도 손실을 줄여 주 driving range를 확장합니다.

- 네

3항공우주 및 국방

• 방사능 경화 장치: 실리콘 구성 요소를 대체하여 위성 및 로켓 시스템 수명을 연장합니다 (> 100 Mrad 용도).
• 고전력 레이더: 6인치 4H-SEMI SiC 기판은 검출 정확도를 높이기 위해 저손실 특성을 활용합니다.

- 네

4산업 및 에너지 시스템

• 태양광 인버터: 1~3%의 변환 효율을 높이고, 가혹한 환경에서는 40~60%의 부피를 줄입니다.
• 스마트 그리드: 6인치 4H-SEMI SiC 기판은 고전압 DC 전송을 지원하여 열 분산 및 냉각 요구를 최소화합니다.
