| 엑스선 시스템: | X 선관 | 견본 크기: | 웨이퍼 : 2–12 인치; 잉곳 : ≤200 mm (직경) × 500 mm (길이) |
|---|---|---|---|
| 각도 범위: | θ : -10 ° ~ +50 °, 2θ : -10 ° ~ +110 ° | 방향 정확도: | ± 10 ″-± 30 ″ (고정밀 모델 : ± 3 ″) |
| 다축 운동: | X/Y/Z- 축 위치, 360 ° 회전 ± 15 °, 기울기 제어 | 주사 속도: | 10 초의 전체 방향 (완전 자동화) |
| 신청서: | 반도체 제조, 광학 재료 처리 | ||
| 강조하다: | 절단 각도 결정을 위한 웨이퍼 방향 측정 장비,고정밀 웨이퍼 방향 측정 장비 |
||

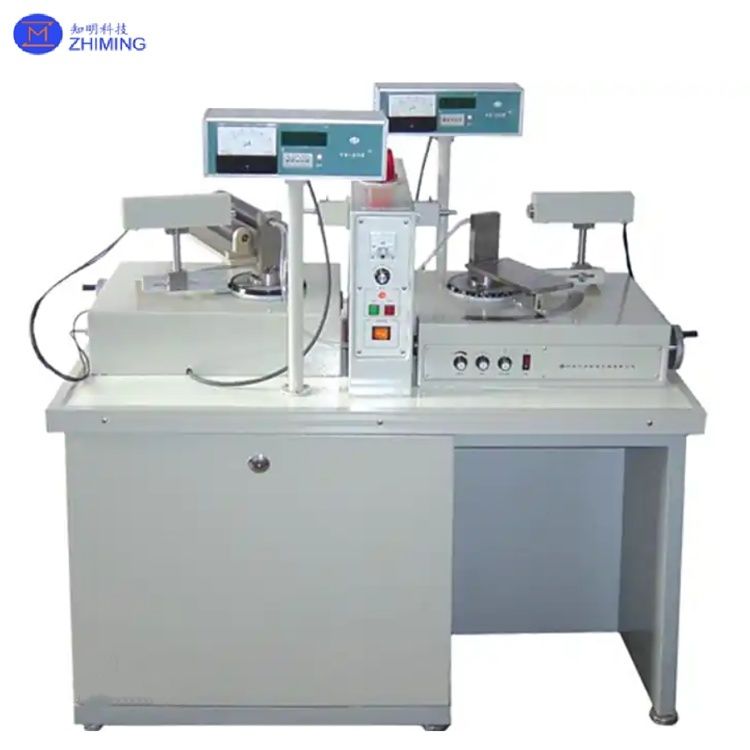

XRD 기반 웨이퍼 오리엔테이션 도구 고 정밀 절단 각도 결정
웨이퍼 오리엔테이션 도구는 X선 difrction (XRD) 기술을 기반으로 한 고정도 장치입니다.반도체 및 광 물질 산업에 용도로 설계되어 결정 격자 지향 및 절단 각도를 결정합니다.주요 구성 요소는 다음과 같습니다.
| - 네파라미터 카테고리 | 매개 변수 | 사양/상명 |
| 엑스레이 시스템 |
엑스레이 튜브 | 구리 (Cu) 표적, 초점 0.4×1mm, 공기 냉각 |
| 엑스레이 전압/전류 | 30kV, 0·5mA 조절 | |
| 탐지기 유형 | 가이거-밀러 튜브 (저 에너지) 또는 스킨틸레이션 카운터 (고 에너지) | |
| 시간 상수 | 0.1/0.4/3초 조절 | |
| 기니오미터 |
표본 크기 | 웨이퍼: 2 ′′12 인치; 잉그: ≤200 mm (지름) × 500 mm (길) |
| 각 범위 | θ: -10° ~ +50°, 2θ: -10° ~ +110° | |
| 오리엔테이션 정확성 | ±10′′ ±30′′ (고정도 모델: ±3′′) | |
| 각 해상도 | 최소 판독: 1′′ (디지털) 또는 10′′ (스케일) | |
| 스캔 속도 | 10초 안에 완전 오리엔테이션 (완전 자동화) | |
| 자동화 및 제어 |
표본 단계 | V-그루브 (28인치 웨이퍼), 가장자리/OF 정렬, 150kg 용량 |
| 다축 이동 | X/Y/Z축 위치, 360° 회전 ±15°, 기울기 제어 | |
| 인터페이스 | PLC/RS232/Ethernet, MES 호환 | |
| 물리적 사양 |
크기 | 1130×650×1200mm (L×W×H) |
| 무게 | 150~300kg | |
| 전력 요구 사항 | 단상 220V±10%, 50/60 Hz, ≤0.5 kW | |
| 소음 수준 | <65 dB (운동) | |
| 고급 기능 |
닫힌 루프 텐션 제어 | 실시간 모니터링, 0.1~1.0 MPa 긴장 조절 |
| 인공지능 기반 최적화 | 결함 탐지, 예측 유지보수 경보 | |
| 다중 재료 호환성 | 큐브 (Si), 육각형 (사피어) 및 비대칭 결정 (YAG) 을 지원합니다. |
이 장치는 엑스레이 분사 및 오메가 스캔 기술을 통해 작동합니다.
1. 엑스선 분사:
- 네
2오메가 스캔:
- 네
3자동 제어:
|
- 네특징
|
설명
|
기술 매개 변수/사례 연구
|
|
초고속 정밀성
|
오메가 스캔 정확도 ±0.001°, 로킹 커브 FWHM 해상도 <0.005°
|
실리콘 카바이드 웨이퍼 절단 오류 ≤±0.5°
|
|
고속 측정 - 네 |
모든 크리스탈로그래픽 데이터의 단일 스캔 획득, 수동보다 200배 더 빠르다
|
실리콘 웨이퍼 대량 테스트: 120 웨이퍼/시간
|
|
멀티 재료 호환성 - 네 |
큐브 (Si), 육각형 (사피어) 및 비대칭 결정 (YAG) 을 지원합니다.
|
적용 가능한 재료: SiC, GaN, 쿼츠, 그라넷
|
|
인공지능 통합
|
결함 탐지, 실시간 프로세스 최적화를 위한 딥 러닝 알고리즘
|
결함 정렬은 폐기물 비율을 <1%로 줄입니다.
|
|
모듈형 설계
|
3D 지도 또는 EBSD 통합을 위한 확장 가능한 X-Y 플랫폼
|
실리콘 웨이퍼 변동 밀도 검출 ≤100cm−2
|
1반도체 제조:
2광학물질 처리:
3고온 합금 및 세라믹:
4연구 및 품질 관리:
1. 질문: 웨이퍼 오리엔테이션 기기를 캘리브레이션하는 방법?
A: 캘리브레이션은 레퍼런스 크리스탈을 사용하여 X선 소스와 검출기를 정렬하는 것을 포함하며, 일반적으로 <0.001° 각도 정확성과 정확성을 위해 자동 소프트웨어 조정이 필요합니다.
2. 질문: 웨이퍼 오리엔테이션 기기의 전형적인 정확도는 무엇입니까?
A: 고급 모델은 반도체 웨이퍼 절단 및 광전 및 첨단 세라믹과 같은 산업에서 결정 결함 분석에 중요한 ± 0.001 ° 정밀도를 달성합니다.
태그: #웨이퍼 오리엔테이션 도구,#XRD 기반, # 사피어, # SiC, # 고 정밀 절단, # 각 결정
