8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름

제가 지금 온라인 채팅 해요

8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름

8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter
8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter 8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter 8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter

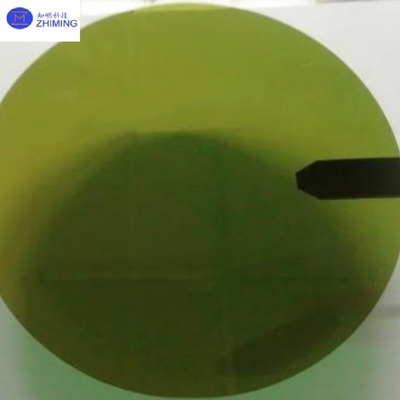

큰 이미지 :  8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름

제품 상세 정보:
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: 8inch SiC Epitaxial Wafer
결제 및 배송 조건:
Minimum Order Quantity: 25
가격: by case
Packaging Details: package in 100-grade cleaning room
Delivery Time: 2-4 weeks
Payment Terms: T/T
Supply Ability: 1000pcs per month
상세 제품 설명
Diameter: 200mm Thickness: 500 ±25μm
Epitaxial Thickness: 5-20μm (customizable) Surface Defect Density: ≤0.5/cm²
Electron Mobility: ≥1000 cm²/(V·s) Supported Devices: MOSFET, SBD, JBS, IGBT
강조하다:

8인치 SiC 부피 기판

,

8인치 SiC 부피

,

8인치 SiC MOS급



8인치 SiC 에피탈시얼 웨이퍼의 제품 요약





8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름







세 번째 세대의 반도체 발전을 가능하게 하는 핵심 요소로서, 우리의 8인치 SiC 대동성 웨이퍼는 재료 성능과 제조 효율성에서 이중적인 돌파구를 달성합니다.78% 더 큰 사용 가능한 면적 (200mm). 6인치 웨이퍼와 결함 밀도 <0.2/cm2 지역 생산을 통해, 그들은 SiC 장치 비용을> 30%로 줄입니다.국내 대체 및 글로벌 경쟁력을 촉진.










8인치 SiC 에피탈시얼 웨이퍼의 제품 사양





매개 변수



사양



직경



200mm



두께



500 ± 25μm



윗부분 두께



5~20μm (변용가능)



두께 균일성



≤ 3%



도핑 균일성 (n형)



≤ 5%



표면 결함 밀도



≤0.5/cm2



표면 거칠성 (Ra)



≤0.5 nm (10μm×10μm AFM 스캔)



분해 필드



≥3 MV/cm



전자 이동성



≥1000cm2/(V·s)



운반자 농도



5×1013~1×1019cm-3 (n형)



크리스탈 방향



4H-SiC (축 밖 ≤0.5°)



버퍼 레이어 저항성



1×1018 Ω·cm (n형)



자동차 인증



IATF 16949을 준수합니다



HTRB 테스트 (175°C/1000h)



매개 변동 ≤0.5%



지원된 장치



MOSFET, SBD, JBS, IGBT










8인치 SiC 에피탈시얼 웨이퍼의 주요 특징





1프로세스 혁신

  • 국내 MOCVD를 통해 68.66μm/h의 대동맥성장률 (25% 수입 도구보다 빠르다) 을 달성하고, 자동 큐싱을 위해 저 스트레스 결합을 통해 <50μm warpage를 사용합니다.이 고출력 공정은 기존 방법보다 20% 더 빠른 생산 주기를 가능하게 합니다..



2물질적 혁신

  • 등급 운반자 농도 (5×1013~1×1019cm−3) 는 SiC MOSFET R를 감소시킵니다.DS (동)<25mΩ·mm2로, 6인치 웨이퍼보다 18% 더 뛰어나다. 최적화된 도핑 프로파일은 또한 높은 주파수 (> 100kHz) 에서 스위칭 효율성을 15% 향상시킵니다.



3환경적 견고성

  • 수분 저항성 패시베이션은 열대 에너지 저장 시스템을 가능하게 85°C/85% RH에서 전기 안정성 > 1000h를 유지합니다. 이 성능은 MIL-STD-810G 습도 테스트 프로토콜에 의해 검증됩니다..





8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름 0








- 네적용8인치의 SiC 대동맥 웨이퍼



8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름 1

1전기차

  • 97%의 효율성을 가진 800V 견인 인버터, 350kW 최고 전력, 1000km 범위



2초고속 충전

  • 액체 냉각 충전기에 1200V SiC 모듈을 통합하여 600kW/10분 500km 충전



3항공우주력

  • 인공위성 (-55°C~200°C, 200W/in3) 를 위한 방사능 견고한 모듈, 깊은 우주 탐사를 지원한다.



4양자 컴퓨팅

  • 희석 냉장고에서 4K에서 안정적인 작동, 큐비트 일관성을 1000μs 이상 확장합니다.



8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름 2






관련 제품 추천



12인치 3인치 4인치 6인치 SiC 에피타시얼 웨이퍼 4H-N 생산급



8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름 3











26인치 SiC 에피타시얼 웨이퍼 지름 150mm 4H-N 타입 4H-P 타입 5G 통신용

8인치 SiC 에피타시얼 서브스트라트 MOS 등급 프라임 등급 4H-N 타입 큰 지름 4








의 FAQ8인치의 SiC 대동맥 웨이퍼





1Q: 8인치의 SiC 대각색 웨이퍼의 주요 장점은 무엇입니까?

A: 8인치 SiC 에피타시얼 웨이퍼는 6인치 웨이퍼에 비해 더 높은 전력 밀도와 낮은 제조 비용을 가능하게 하며, 웨이퍼 당 150% 더 많은 다이를 지원하고 30% 더 적은 재료 폐기물을 지원합니다..





2Q: 어떤 산업에서 8인치의 SiC 대동성 웨이퍼를 사용합니까?- 네

A: 10배 더 높은 열전도성과 실리콘보다 3배 더 넓은 대역 간격으로 EV 인버터, 태양광 인버터 및 5G 기지 스테이션에 중요합니다.







태그: #8인치 SiC 에피타시얼 웨이퍼,#실리콘 탄화물 기판,# 지름 200mm, # 두께 500μm, # H-N 타입, # MOS 등급, # 프라임 등급, # 큰 지름
