제품 소개SiC 기판

8인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입

제가 지금 온라인 채팅 해요

8인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입

8inch SiC Epitaxial Wafer Diameter 200mm Thickness 500μm 4H-N Type

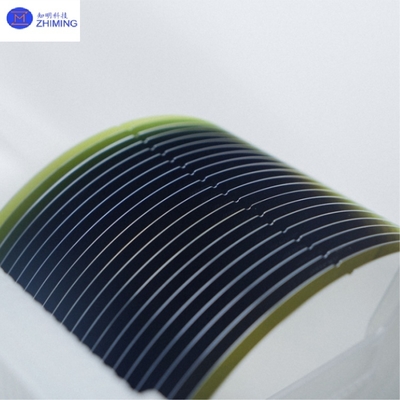

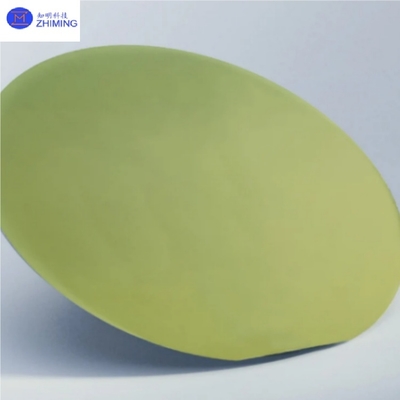

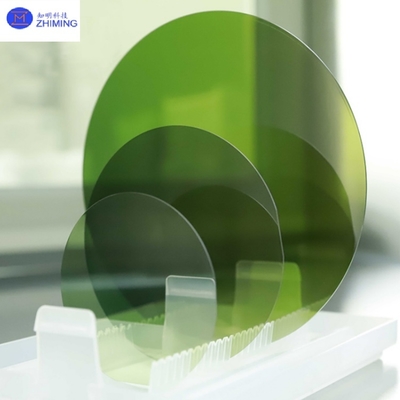

8inch SiC Epitaxial Wafer Diameter 200mm Thickness 500μm 4H-N Type 8inch SiC Epitaxial Wafer Diameter 200mm Thickness 500μm 4H-N Type 8inch SiC Epitaxial Wafer Diameter 200mm Thickness 500μm 4H-N Type

큰 이미지 :  8인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입

제품 상세 정보:
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: 8inch SiC Epitaxial Wafer
결제 및 배송 조건:
Minimum Order Quantity: 25
가격: by case
Packaging Details: package in 100-grade cleaning room
Delivery Time: 2-4 weeks
Payment Terms: T/T
Supply Ability: 1000pcs per month
상세 제품 설명
Diameter: 200mm Thickness: 500 ±25μm
Epitaxial Thickness: 5-20μm (customizable) Surface Defect Density: ≤0.5/cm²
Electron Mobility: ≥1000 cm²/(V·s) Supported Devices: MOSFET, SBD, JBS, IGBT
강조하다:

4H-N SiC 에피택셜 웨이퍼

,

8 인치 SiC 에피타시얼 웨이퍼

,

200mm SiC 에피택셜 웨이퍼



8인치 SiC 에피 웨이퍼 제품 개요





8인치 SiC 에피 웨이퍼 직경 200mm 두께 500μm 4H-N 타입







중국 SiC 산업 체인의 핵심 소재 공급업체인 ZMSH는 성숙한 대구경 웨이퍼 성장 기술 플랫폼을 기반으로 8인치 SiC 에피 웨이퍼를 자체 개발합니다. 화학 기상 증착(CVD)을 활용하여 고순도 SiC 기판 위에 균일한 단결정 박막을 형성합니다. 주요 특징은 다음과 같습니다.



  • 에피층 두께: 5-20μm (균일성 ±3%)
  • 도핑 농도 편차:<5%
  • 표면 결함 밀도:<0.5/cm²
  • 낮은 배경 농도:<1×10¹⁴ cm⁻³
  • BPD 변환 효율: >99%



기존 6인치 웨이퍼와 비교하여 8인치 웨이퍼는 사용 가능한 면적을 78% 증가시키고 자동화된 생산을 통해 장치당 비용을 ~30% 절감하여 EV, 산업용 전원 공급 장치 및 기타 대규모 응용 분야에 이상적입니다.








8인치 SiC 에피 웨이퍼 제품 사양





매개변수



사양



직경



200mm



두께



500 ±25μm



에피 두께



5-20μm (맞춤형)



두께 균일성



≤3%



도핑 균일성 (n형)



≤5%



표면 결함 밀도



≤0.5/cm²



표면 거칠기 (Ra)



≤0.5 nm (10μm×10μm AFM 스캔)



항복 전계



≥3 MV/cm



전자 이동도



≥1000 cm²/(V·s)



캐리어 농도



5×10¹³~1×10¹⁹ cm⁻³ (n형)



결정 배향



4H-SiC (오프 축 ≤0.5°)



버퍼층 저항



1×10¹⁸ Ω·cm (n형)



자동차 인증



IATF 16949 준수



HTRB 테스트 (175°C/1000h)



매개변수 드리프트 ≤0.5%



지원 장치



MOSFET, SBD, JBS, IGBT










8인치 SiC 에피 웨이퍼의 주요 특징

8인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입 0



1. 정밀 공정 제어

  • 폐쇄 루프 가스 흐름 및 실시간 온도 모니터링을 통해 나노 스케일 두께/도핑 제어가 가능하며, 8인치 SiC 에피 웨이퍼는 600-3300V 장치 설계를 지원합니다.



2. 초저 결함 밀도

  • 표면 결함 <0.2/cm², 전위 밀도 ~10³ cm⁻³, 100k 열 사이클 후 <1% 성능 저하 보장.3. 재료 호환성4H-SiC에 최적화된 8인치 SiC 에피 웨이퍼는 맞춤형 n형/반절연층으로 R에 대한 엄격한 요구 사항을 충족합니다.



ON

  • (3 MV/cm).4. 환경 안정성<2 mΩ·cm²) and breakdown strength (>부식 방지 패시베이션은 85°C/85% RH에서 1000시간 동안 <0.5% 전기적 드리프트를 유지합니다.



​​

  • 8인치 SiC 에피 웨이퍼의 응용1. 전기 자동차








트랙션 인버터 및 OBC의 핵심 소재로, 95%+ 효율 및 600kW 피크 충전을 지원하는 800V 플랫폼을 가능하게 합니다.2. 태양광/에너지 저장99% 효율의 스트링 인버터는 시스템 손실을 50% 줄여 프로젝트 IRR을 3-5% 향상시킵니다., #실리콘 카바이드 기판, #





8인치 SiC 에피 웨이퍼는 서버 PFC 및 트랙션 컨버터에서 >100kHz 스위칭을 가능하게 하여 100W/in³ 전력 밀도를 달성합니다.

  • 4. 5G 통신



GaN RF 장치의 저손실 기판으로, 8인치 SiC 에피 웨이퍼는 다중 채널 신호 무결성으로 기지국 PA 효율을 75%로 향상시킵니다.

  • 관련 제품 추천



ZMSH의 6인치 SiC 에피 웨이퍼는 프리미엄 기판에 CVD를 통해 성장한 고품질 4H-SiC 단결정 박막을 특징으로 하며, ≤3% 균일성 및 결함 밀도를 갖는 5-30μm 두께를 제공합니다. <0.5/cm². 650V-3.3kV 전력 장치(MOSFET/SBD)에 최적화되어 실리콘 솔루션보다 20% 낮은 Ron과 15% 높은 스위칭 효율을 제공하여 EV 충전기 및 산업용 컨버터에 이상적입니다.

  • 8인치 SiC 에피 웨이퍼 FAQ



1. Q: 8인치 SiC 에피 웨이퍼가 6인치보다 좋은 점은 무엇입니까?

  •      A: 8인치 웨이퍼는 사용 가능한 면적을 78% 더 제공하여 EV 및 전력 장치의 더 높은 수율과 더 나은 규모의 경제를 통해 칩 비용을 ~30% 절감합니다.








2. Q: 8인치 SiC 웨이퍼의 결함 밀도는 실리콘과 어떻게 비교됩니까?





태그: #







8인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입 18인치 SiC 에피택셜 웨이퍼 직경 200mm 두께 500μm 4H-N 타입 2








8인치 SiC 에피 웨이퍼, #실리콘 카바이드 기판, #





직경 200mm
, #





두께 500μm
, #4H-N 타입
