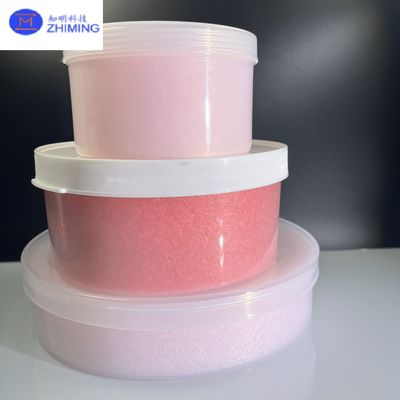

수평 웨이퍼 포드 4"5"6"8"12" 폼 쿠션과 PP 재료 웨이퍼 운송기

수평 웨이퍼 포드 - 4 "/5"/6 "/8"/12 "폼 쿠션을 가진 PP 웨이퍼 수송 체

그만큼수평 웨이퍼 포드시리즈는 R & D 및 소규모 배치 생산 환경의 엄격한 요구 사항을 해결하도록 설계된 반도체 웨이퍼의 안전하고 안전한 운송에서 중요한 발전을 나타냅니다. 이 포드는 웨이퍼 크기를 4 인치 ~ 12 인치로 수용하도록 세 심하게 설계되어 있습니다.의료 등급의 폴리 프로필렌 (PP)a맞춤형 엔지니어링, 다층 폼 쿠션 시스템최대 보호를 위해.

이 트리플 레이어 보호 접근 방식은 비교할 수없는 안전성을 보장하고 웨이퍼를 보호합니다.

✔기계적 충격: 최대의 흡수 용량50g취급 및 운송 중 섬세한 구조를 보호하는 영향.

✔입자 오염: 수업 최고의 청결 수준을 유지합니다<5 adders @ 0.3μm중요한 과정에서 오염 위험을 크게 줄입니다.

✔정전기 방전 (ESD): a표면 저항력 10 ~ 10 ° ΩESD 제어 표준을 완전히 준수합니다.

클린 룸 투 클리어 룸 전송 및 장기 웨이퍼 저장에 이상적 으로이 웨이퍼 포드는 제공합니다.반 E1.9 준수글로벌 반도체 시설에서 호환성을 보장합니다. 반복적 인 사용을 위해 설계된 각 포드는 일관된 성능을 유지하기 위해 테스트되었습니다.500 개 이상의 작동주기저하 없이는 탁월한 장기 비용 효율성을 초래합니다.

혁신색상으로 구분 된 폼 삽입 시스템웨이퍼 크기 식별을 간소화하고 빠르게 진행되는 실험실 및 팹 환경에서 운영 효율성 및 정확도를 지원하고, 오해의 가능성을 최소화합니다.

주요 기능 및 혁신

고급 보호 구조

• 3D- 볼드 PE 폼 쿠션은 각 웨이퍼에 맞게 맞춤형 지지대를 제공하여 균일 한 압력 분포로 조용합니다.

• ​다단계 충격 흡수 시스템 :

• 외부 쉘: 3mm 두께의 크러쉬 저항성 PP 하우징은 초기 충격을 흡수합니다.

• 중간 층: 구배 밀도 폼 층은 충격 력을 점차적으로 분배하여 웨이퍼로의 전송을 줄입니다.

• 내부 안감: 항 정적 양털 층은 마이크로 스크래치를 방지하고 미립자 생성에 대한 추가 장벽을 추가합니다.

지능형 웨이퍼 관리

• 각 POD의 레이저 에칭 용량 마커는 명확한 인벤토리 관리 및 용량 추적을 보장합니다.

• ​​정밀 정렬 핀이있는 쌓을 수있는 설계는 측면 이동을 방지하여 안전하고 공간 효율적인 저장을 허용합니다.

클린 룸에서 최적화 된 디자인

• 원활한 일체형 구조는 관절과 갭을 제거하여 잠재적 입자 트랩을 줄이고 청소 프로토콜을 단순화합니다.

사용자 정의 구성 옵션

• 웨이퍼 크기 변형 : 4 "~ 12"(150mm, 200mm 및 300mm 형식 포함).

• 폼 타입 : 전도성, 소방제 또는 저지대, 특정 프로세스 및 규제 요구에 맞게 조정됩니다.

• 특수 버전 : 옵션에는 고혈압 환경을위한 진공 호환 모델과 도전적인 스토리지 조건을위한 높은 수준의 버전이 포함됩니다.

기술 사양

응용 프로그램

연구 개발

• 대학 및 기업 실험실 : 클린 룸 모듈 사이의 보안 전송.

• 프로세스 개발 : 프로토 타입 및 파일럿 프로세스를위한 안정적인 웨이퍼 스토리지.

• 재료 특성화 : 운송 중 진동에 민감한 샘플 보호.

에스쇼핑몰 배치 생산

• MEMS 제조 : 깨지기 쉬운 MEMS 구조의 안전한 취급.

• 광전자 : 광전자 애플리케이션에서 GAA 및 GAN 웨이퍼 보호.

• 태양 전지 R & D : 실험적인 태양열 장치에 대한 대형 12 "웨이퍼 기판의 안전한 전달.

장비 유지 보수 및 교정

• 공구 자격 : 황금 및 기준 웨이퍼를위한 강력한 저장.

• 계측 : 운송 중 교정 웨이퍼 보호.

• 제어 환경 : 수분에 민감한 또는 흡습 장치의 운송.

공급망 물류

• Fab-to-FAB 전송 : 견고한 처리 인증 (MIL-STD-810G 준수).

• 국제 선적 : IATA 위험물 인증은 안전한 글로벌 운송을 보장합니다.

• 장기 보관 : 아카이브 웨이퍼 로트를위한 입증 된 10 년 재료 안정성.

Q & A

Q1 : 폼 쿠션 시스템이 표준 폴리에틸렌 폼보다 우수하게 만드는 이유는 무엇입니까?
A1 :당사의 독점 트리플 레이어 폼 시스템은 다음과 같습니다.

• 최상층: Ultra-Fine 0.2 mm 기공 크기, 전달99.9% 입자 여과클린 룸 안전을 위해.

• 중간 층: 점탄성 메모리 폼30% 리바운드 비율, 확장 된 사용을 위해 충격 흡수와 모양 회복을 제공합니다.

• 기본 계층: 전도성 탄소 주입 폼<100 Ω/sq 표면 저항빠른 정전기 소산을 보장합니다.

Q2 : 웨이퍼 전송 중에 ESD 보호를 어떻게 보장합니까?
A2 :우리의 포드는 다음과 같습니다.

• 표면 저항력 10 ~ 10 ° Ω, ANSI/ESD S20.20 회의.

• 지속적인 접지 경로실시간 충전 중화를 위해 통합 핸들 접점을 통해.

• 선택적 IoT ESD 센서라이브 모니터링 및 데이터 중심 ESD 위험 관리 용.
