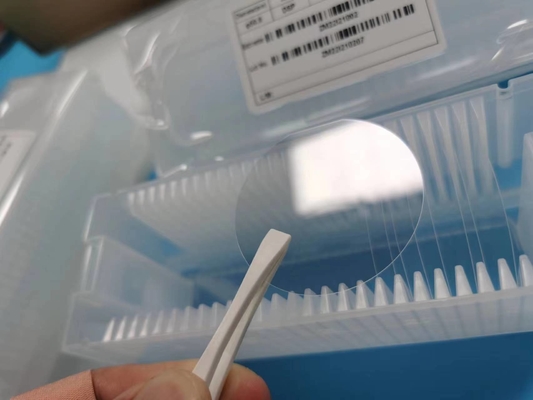

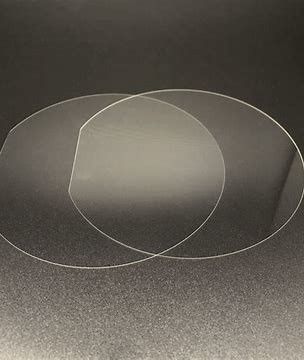

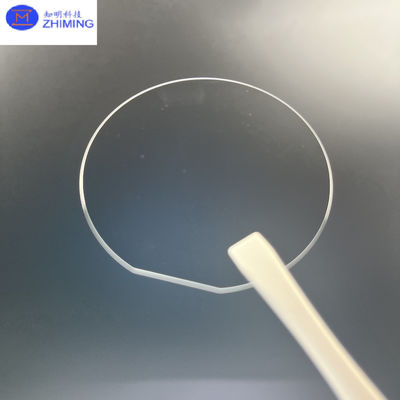

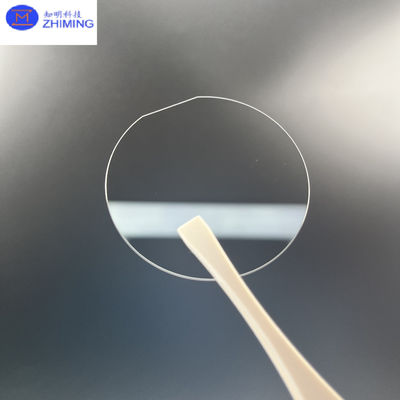

2" 사파이어 웨이퍼, C 축에서 A 평면으로 2°, 430μm 두께, DSP/SSP

2" 사파이어 웨이퍼 C 축에서 A 평면으로2°알2O₃,430μm 두께, DSP/SSP

이건2인치 사파이어 웨이퍼초정확한 특징C축에서 A 평면으로 2° 그리고99순도 0.999% (5N), 고성능의 대동맥 성장 및 전문 광전자 응용 프로그램에 최적화되었습니다.두께 430μm및 옵션두면 닦기 (DSP) 또는 단면 닦기 (SSP), 웨이퍼는 뛰어난 표면 품질 (Ra <0.3nm) 및 결정성 일관성을 제공하여 GaN 기반 장치, 레이저 시스템 및 연구 수준의 기판에 이상적입니다.그것의 제어 된 오프 축 방향성 에피택시 도중 단계 덩어리 결함을 줄여, 극도로 높은 순수성은 양자 광학과 RF 필터와 같은 민감한 응용 프로그램에서 최소한의 불순물 원동 성능 저하를 보장합니다.

2' 사파이어 웨이퍼의 주요 특징

정밀 절단 방향:

C 평면에서 A축으로 2°, 부피층 균일성을 향상시키고 GaN 성장의 결함을 줄이기 위해 설계되었습니다.

초고 순수성:

99.999% (5N) 알2O₃, 미세먼지 (Fe, Ti, Si) <5ppm, 고주파 및 저손실 장치에 중요합니다.

미생물 표면 품질:

DSP/SSP 옵션:

DSP: Ra <0.3nm (양쪽 모두), 광학 및 레이저 응용에 이상적입니다.

SSP: Ra <0.5nm (전면) 에피타크시에 비용 효율적입니다.

TTV <5μm균일한 얇은 필름 퇴적을 위해

물질적 우수성:

열 안정성: ~2,050°C의 녹는점, MOCVD/MBE 프로세스에 적합합니다.

광적 투명성:> 90% 전송 (400nm~4,000nm)

기계적 견고성: 9 모스 강도, 화학적 발열에 저항.

연구 수준의 일관성:

부착 밀도 < 300cm−², 연구개발 및 파일럿 생산에 높은 생산량을 보장합니다.

신청서

GaN 에피타크시:

LED/레이저 다이오드: 블루/UV 방출기, 가닥의 변형을 줄이는.

HEMT: 5G와 레이더를 위한 고전자 이동성 트랜지스터

광학적 부품:

레이저 창문: CO2 및 UV 레이저에 대한 낮은 분산 손실.

파도 안내기: 통합 광학용 DSP 웨이퍼.

음파 장치:

SAW/BAW 필터: 오프 커트 오리엔테이션은 주파수 안정성을 향상시킵니다.

양자 기술:

단일 광자 원천: SPDC 크리스탈을 위한 고순도 기체.

산업용 센서:

압력/온도 센서: 혹독한 환경에 대한 화학적으로 무활성 커버.

사양

질문 및 답변

Q1: 왜 표준 C 평면 대신 2° 오프컷을 선택합니까?
A1:의2° 오프 컷은 스테프 뱅칭을 억제합니다.GaN 에피택시 과정에서 층 균일성을 개선하고 고 밝기 LED 및 레이저 다이오드의 결함을 줄입니다.

Q2: 5N 순수성은 RF 장치 성능에 어떻게 영향을 미치나요?
A2: 99.999% 순도 다이렉트릭 손실을 최소화합니다.5G 필터와 저소음 증폭기에 매우 중요한 높은 주파수입니다.

Q3: DSP 웨이퍼를 직접 접착에 사용할 수 있습니까?
A3:네, DSP<0.3nm 거칠성이질적 통합을 위해 원자 수준 결합을 가능하게합니다 (예를 들어, 사파이어-실리콘).

Q4: 430μm 두께의 장점은 무엇입니까?
A4:잔액기계적 강도(관리용)열전도성, 빠른 열 처리를 위해 최적입니다.
