제품 상세 정보:
결제 및 배송 조건:
|
| 배향: | C- 평면 <0001> | 직경: | 300mm±0.5mm |
|---|---|---|---|
| 두께: | 1000m±50m | 소재: | 사파이어 크리스탈 |
| 닦은: | 스스피 또는 dsp | TTV: | <15um> |
| 활: | <50um> | ||
| 강조하다: | 사파이어 웨이퍼 12',순수한 사파이어 웨이퍼 |
||

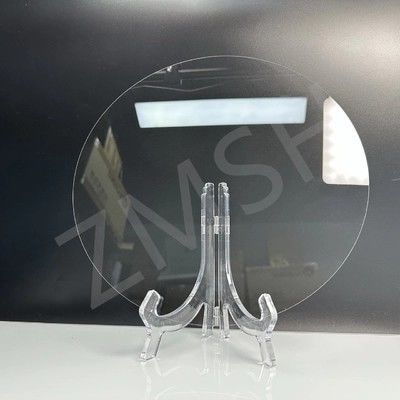

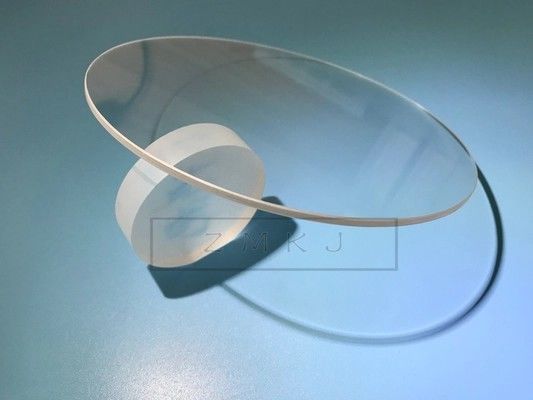

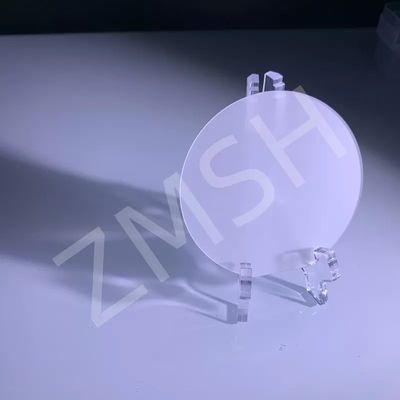

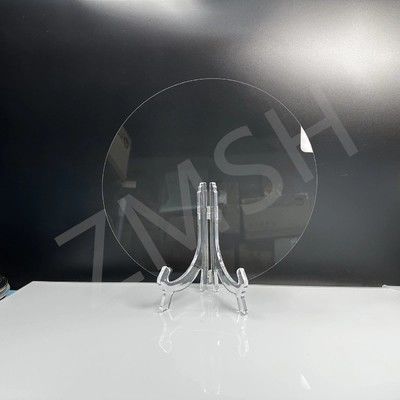

12" 사파이어 웨이퍼 250mm 지름 (±0.5mm) 1000μm 두께 C 평면
이건12인치 (250mm) 사파이어 웨이퍼산업 선도적 정밀도 (±0.5mm 지름, 1,000μm 두께) 및 초고 순도 (99.99%) 를 제공합니다. 고급 반도체 및 광 전자 응용 프로그램에 최적화되었습니다.C 평면 (0001) 방향GaN 기반 장치에 대한 예외적 인 부피 자작성 성장 품질을 보장하며, 큰 지름은 대용량 제조에 대한 생산 효율성을 극대화합니다. 우수한 열 안정성 (> 2,1000°C의 녹는점), 광적 투명성 (85% + UV에서 중간 IR까지), 기계적 견고성 (9 모스 경도), 이 웨이퍼는 전력 전자, LED, 레이저 시스템 및 최첨단 양자 기술에 이상적입니다.
사파이어 웨이퍼 의 주요 특징
사파이어 웨이퍼 의 큰 형식 정확성:
직경: 250mm ±0.5mm, 12" 반도체 제조 라인과 호환됩니다.
두께: 1,000μm ± 15μm, 기계적 강도 및 공정 균일성을 위해 설계되었습니다.
사파이어 웨이퍼초고 순도 (4N):
99.99% 순수한 Al2O₃, 광학/전기 성능을 저하시키는 불순물을 제거합니다.
사파이어 웨이퍼예외적 인 물질 특성:
열 안정성: ~ 2,050°C의 녹는점, 극한 환경에 적합합니다.
광학 선명성: 350nm에서 4,500nm (UV에서 중 IR) 에서> 85% 전송.
단단함: 9 모스, 스크래치 및 화학적 부식 저항.
사파이어 웨이퍼표면 품질 옵션:
에피-준비 록: Ra <0.3nm (AFM 측정), 얇은 필름 퇴적에 이상적입니다.
두면으로 닦는정밀 광학용으로 사용할 수 있습니다.
신청서타피어 웨이퍼
사파이어 웨이퍼첨단 광전자:
GaN 기반 LED/레이저 다이오드: 블루/UV LED, 리다르 및 3D 센싱용 VCSEL.
마이크로 LED 디스플레이: 차세대 AR/VR 스크린의 균일한 기판.
사파이어 웨이퍼전력 및 RF 장치:
5G/6G 전력 증폭기: 높은 주파수에서 낮은 다이 일렉트릭 손실.
HEMT 및 MOSFET: 전기차용 고전압 트랜지스터
사파이어 웨이퍼산업 및 국방:
IR 창문/미사일 돔: 가혹한 환경 (예: 항공우주) 에서 투명성
사파이어 센서: 산업 모니터링용 부식 저항 커버
사파이어 웨이퍼신흥 기술:
웨어러블 기술: 스마트워치용 고품질 표면 유리
사양
|
매개 변수 |
가치 |
|---|---|
| 직경 | 250mm ±0.5mm |
| 두께 | 1,000μm ±15μm |
| 방향성 | C 평면 (0001) ±0.2° |
| 순수성 | > 99.99% (4N) |
| 표면 거칠성 (Ra) | <0.3nm (epi 준비) |
| TTV | <15μm |
| 굴복 | <50m |
공장 장비
