요약
8인치 12인치 웨이퍼 절단용 완전 자동 정밀 절단 톱 장비

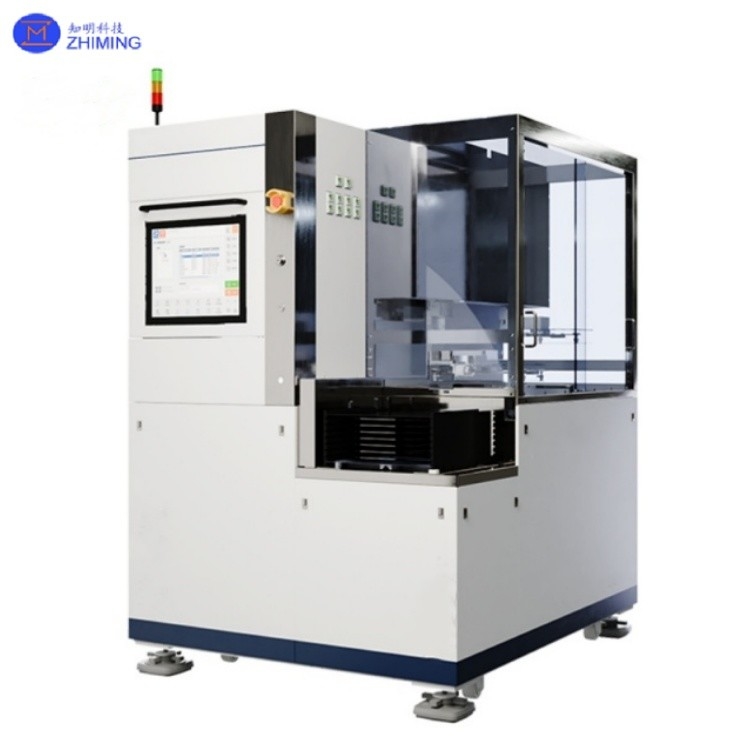

완전 자동 정밀 컷 시그는 웨이퍼 (8"/12") 와 부서지기 쉬운 물질의 고정도 분리에 설계 된 고급 반도체 절단 시스템입니다.다이아몬드 블레이드 기술을 이용하는 방법 (30,000-60,000 RPM), 최소 칩링 (<5μm) 으로 미크론 수준의 절단 정확도 (±2μm) 를 달성하여 반도체 및 고급 포장 응용 분야에서 대체 방법을 능가합니다.이 시스템은 고강도 스핀드를 통합합니다., 나노미터 위치 단계 및 무인 조작을위한 지능형 비전 정렬, 현대 칩 제조 및 세 번째 세대 반도체 처리의 엄격한 요구 사항을 충족.
기술 매개 변수
| 매개 변수 | 사양 |
| 작업 크기 | Φ8", Φ12" |
| 스핀들 | 이중축 1.2/1.8/2.4/3.0, 최대 60000 rpm |
| 블레이드 크기 | 2~3cm |
| Y1 / Y2 축 | 1단계 인크리멘트: 0.0001 mm |
| 위치 정밀도: < 0.002 mm | |
| 절단 범위: 310mm | |
| X축 | 공급 속도 범위: 0.1~600 mm/s |
| Z1 / Z2 축 | 1단계 인크리멘트: 0.0001 mm |
| 위치 정밀: ≤ 0.001mm | |
| θ 축 | 위치 정확도: ±15" |
| 정화소 | 회전 속도: 100~3000 rpm |
| 청소 방법: 자동 세척 및 스핀 드라이 | |
| 작동 전압 | 3단계 380V 50Hz |
| 크기 (W × D × H) | 1550×1255×1880mm |
| 무게 | 1kg |
장점
1충돌 방지 경보 시스템과 함께 고속 카세트 프레임 스캔은 빠른 정밀 위치 및 우수한 오류 수정 기능을 가능하게합니다.
2혁신적인 듀얼 스핀드 동기 절단 모드는 단일 스핀드 시스템과 비교하여 처리 효율성을 80% 증가시킵니다.
3. 프리미엄 수입 공 나사, 선형 가이드, Y축 격자 폐쇄 루프 제어 장시간 가공 안정성을 보장;
4완전 자동화 작업 (부하 / 위치 / 절단 / 검사) 는 수동 개입을 크게 줄입니다.
5. 24mm의 최소 블레이드 간격을 가진 독특한 랜트리 스타일의 이중 스핀드 디자인은 다양한 절단 요구 사항을 수용합니다.
특징
1- 고정도 접촉 없는 높이 측정 시스템
2. 다중 웨이퍼 동시에 듀얼 블레이드 절단 기능;
3지능형 탐지 시스템 (자동 캘리브레이션 / 절단 마크 검사 / 블레이드 파열 모니터링)
4다양한 프로세스 요구 사항에 적응 할 수있는 멀티 모드 정렬 알고리즘;
5자동 오류 수정과 함께 실시간 위치 모니터링;
61차품질 검증 메커니즘
7사용자 정의 가능한 공장 자동화 모듈 통합
적응 재료 및 응용 프로그램
| 소재 | 전형적 사용법 | 처리 요구 사항 |
| 알루미늄 나이트라이드 (AlN) | 고전력 열 기판, LED 패키지 | 낮은 스트레스 조각, 디 라미네이션 방지 |
| PZT 세라믹 | 5G 필터, SAW 장치 | 고주파 안정성 절단 |
| 비스무스 텔루라이드 (Bi2Te3) | 열전기 모듈 | 낮은 온도 가공 |
| 단결성 실리콘 (Si) | IC 칩 | 서브 마이크론 컷 정확도 |
| 에포시 폼핑 화합물 | BGA 기판 | 다층 재료 호환성 |
| Cu 기둥/PI 다이 일렉트릭 | WLCSP | 초밀한 웨이퍼 가공 |
가공 효과
질문과 답변
1질문: 완전 자동 정밀 톱은 무엇을 위해 사용합니까?
A: 반도체 (실리콘, SiC), 세라믹, 그리고 유리 웨이퍼와 같은 부서지기 쉬운 재료를 고정도로 절단하여 최소한의 손상으로 미크론 수준의 정밀도를 달성합니다.
2질문: 자동 다이킹은 반도체 생산을 어떻게 향상시키나요?
A: 주요 이점:99±2μm 정확도로 0.9%의 출력, 수동 작업보다 50% 더 빠르다. 초 얇은 웨이퍼를 잘라 (<50μm), 도구 오염은 0입니다.
태그: #완전 자동 정밀 절단 톱 장비, #8인치 12인치, #와퍼 절단
