제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: Infrared Picosecond Dual-Platform Laser Cutting equipment
지불 및 배송 조건
Minimum Order Quantity: 2
가격: by case
배달 시간: 5-10 개월
지불 조건: T/T
Laser type:: |
Infrared Picosecond |
Platform size:: |
700×1200 (mm) , 900×1400 (mm) |
Cutting Thickness:: |
0.03-80 (mm) |
Cutting Speed:: |
0-1000 (mm/s) |
Cutting Edge Breakage:: |
<0.01 (mm) |
Note:: |
Platform size can be customized. |
Laser type:: |
Infrared Picosecond |
Platform size:: |
700×1200 (mm) , 900×1400 (mm) |
Cutting Thickness:: |
0.03-80 (mm) |
Cutting Speed:: |
0-1000 (mm/s) |
Cutting Edge Breakage:: |
<0.01 (mm) |
Note:: |
Platform size can be customized. |
요약

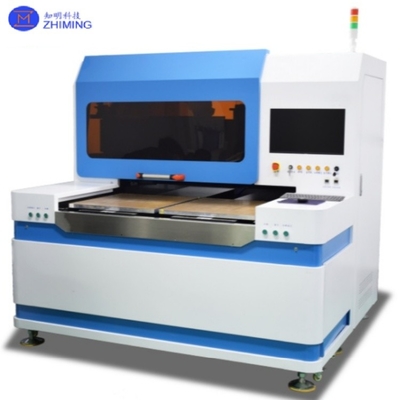

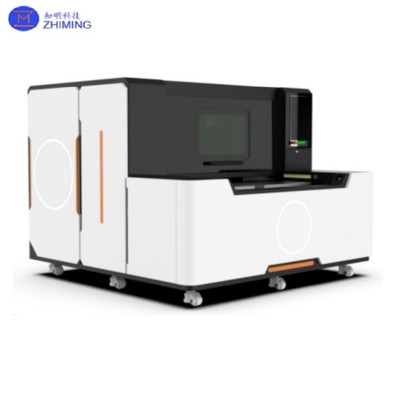

사피르/쿼츠/오프틱 글래스 가공용 적외선 피코초 두 플랫폼 레이저 절단 시스템
적외선 피코초 두 플랫폼 유리 레이저 절단 시스템은 초고속 레이저 기술을 기반으로 한 고급 정밀 가공 솔루션입니다.그것은 1064nm 적외선 피코초 레이저 (펄스 너비 1-10ps) 를 사용하여 듀얼 스테이션 플랫폼 디자인과 결합합니다, 사파이어, 쿼츠 유리, 광학 유리를 포함한 고강도 깨지기 쉬운 재료의 정밀 처리를 위해 특별히 설계되었습니다.
멀티포톤 흡수를 기반으로 한 "냉면 처리" 메커니즘을 통해 시스템은 열에 영향을받는 구역 <1μm 및 표면 거칠성 Ra<0.5μm로 고품질 절개를 달성합니다.±2μm 가공 정확도 및 10μm 최소 특징 크기 능력을 유지하면서이중 플랫폼 구성으로 로딩/발하 작업이 번갈아 가능합니다.처리 효율성을 30% 이상 향상시키고 절단 속도가 100-500mm/s까지 도달하여 스마트워치 커버와 같은 프리미엄 부품의 대량 생산에 특히 적합합니다., 광학 렌즈, 반도체 웨이퍼
주요 매개 변수
| 레이저 타입 | 적외선 피코초 |
| 플랫폼 크기 | 700×1200 (mm) |
| 900×1400 (mm) | |
| 절단 두께 | 0.03-80 (mm) |
| 절단 속도 | 0-1000 (mm/s) |
| 절단단 파열 | <0.01 (mm) |
| 참고: 플랫폼 크기는 사용자 정의 할 수 있습니다. | |
작동 원칙
1초고속 레이저 상호 작용 메커니즘
극도로 높은 최고 전력 밀도 (GW/cm2 수준) 를 가진 피코초 수준 (10^-12초 수준) 초단 펄스 레이저를 사용하여 물질을 즉시 플라즈마화합니다.원자 수준 물질 제거를 달성.
2비선형 흡수 효과
레이저 에너지는 멀티포톤 흡수 과정을 통해 물질에 의해 캡처되며 투명한 물질의 효과적인 처리를 가능하게 하기 위해 전통적인 선형 흡수 제한을 극복합니다.
3이중 역 협동 운영
두 개의 독립적인 처리 플랫폼은 지능형 스케줄링 시스템을 통해 병렬 가공 및 로딩 / 로딩 작업을 달성하여 장비 활용 효율을 극대화합니다.
장점
1전체 자동화 수준이 높습니다 (절단 및 파기 통합 할 수 있습니다), 낮은 전력 소비 및 간단한 조작.
2레이저 처리의 비접촉 성격은 전통적인 방법으로는 불가능한 기술을 가능하게합니다.
3소비자 없는 가공으로 운영 비용이 낮아지고 환경 친화성이 향상됩니다.
4높은 정확성, 제로 콩어, 그리고 작업 조각에 두 번째 손상이 없습니다.
프로세스 애플리케이션
각종 단단하고 부서지기 쉬운 재료의 정밀 절단에 적합합니다.
·표준/광 유리 콘투어 가공
·초강도 물질 (쿼츠, 사피르) 의 절단
·고온 유리, 필터 및 거울의 프로파일 처리
·정밀 내부 구멍 추출
처리 의 장점
·융통성 전환이 가능한 듀얼 플랫폼 통합 절단/절단;
·복잡한 프로파일의 고속 처리 (효율성 30% 이상 향상)
·톱니 없는, 부드럽고 톱니 없는 가장자리
·직관적인 조작으로 완전 자동 모델 전환
·소모품이 없고 오염이 없습니다 (운영비 50% 낮습니다)
·가공 폐기물 발생이 없으므로 표면 무결성을 보장합니다.
가공 효과 샘플 디스플레이
질문과 답변
1. 질문: 적외선 피코초 두 개의 플랫폼 레이저 절단 시스템은 무엇을 위해 사용합니까?
A: 사피르, 쿼츠, 광학 유리 같은 단단하고 부서지기 쉬운 재료를 정밀하게 절단할 수 있도록 설계되었습니다. 최소한의 열 손상을 입어 미크론 수준까지의 정확도를 제공합니다.
2질문: 왜 유리 절단용으로 나노초보다 피코초 레이저를 선택합니까?
A: 피코초 레이저 (나노초 대): 열에 영향을받는 영역이 10배 작습니다 (<1μm), 마이크로 균열이나 칩링이 없습니다, 더 높은 가장자리 품질 (Ra<0.3μm), 초 얇은 유리 (<0.1mm) 에 적합합니다.
태그: #인프라레드 피코초 두 개의 플랫폼 레이저 절단 장비, #사파이어/쿼츠/오프틱 글래스
