제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 열 압축 애노드 결합 장비
지불 및 배송 조건
최소 주문 수량: 2
가격: by case
배달 시간: 5-10 개월
지불 조건: T/T
본딩 방법 :: |
열 압력 결합 |
호환 웨이퍼 크기 :: |
2-8inch |
호환 재료 :: |
SI, CU, AU, AU-SN, AL-GE |
최고 온도 :: |
600C |
최대 프레스 힘 :: |
100kn, 제어 정확도 ≤ ± 1% |
양극 전압 및 전류 :: |
≤2kv, ≤100ma |
본딩 방법 :: |
열 압력 결합 |
호환 웨이퍼 크기 :: |
2-8inch |
호환 재료 :: |
SI, CU, AU, AU-SN, AL-GE |
최고 온도 :: |
600C |
최대 프레스 힘 :: |
100kn, 제어 정확도 ≤ ± 1% |
양극 전압 및 전류 :: |
≤2kv, ≤100ma |
열 압축 아노드 결합 장비 열 압력 결합 Si Cu Al-Ge 물질 600 ° C 2-8 인치

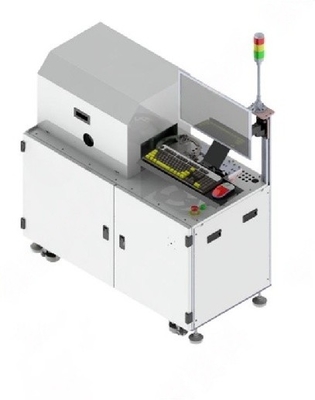

열 압축 애노드 결합 장비의 요약
열 압축 아노드 결합 장비는 열 압축과 아노드 결합을 결합하는 이중 프로세스 결합 기술을 통합합니다.2~8인치 웨이퍼의 금속화 포장용으로 특별히 설계된 (e예를 들어, Si/Cu/Al-Ge 시스템) 최대 작동 온도가 600°C입니다. 온도 압축 안오드 결합 장비, 온도-압-전압 매개 변수의 정밀한 제어로,그것은 웨이퍼 사이의 고강성 헤르메틱 밀폐를 달성합니다., MEMS 장치 및 전력 반도체와 같은 높은 온도 저항과 신뢰성을 요구하는 포장 응용 프로그램에 적합합니다.주요 장점은 금속 확산 결합 (열 압축) 및 유리-실리콘 인터페이스 결합 (애노드 결합) 을 동시에 수행 할 수있는 능력에 있습니다..
웨이퍼 결합 시스템 기술 사양
| 웨이퍼 크기: | 4~8인치 |
| 호환성 물질: | Si, Cu, Au, Au-Sn, Al-Ge 등 |
| 최대 온도: | 600°C |
| 최대 압력: | 100kN, 제어 정확도 ±1% |
| 난방율: | 30°C/분 |
| 온도 균일성: | ≤±2% |
| 안오드 전압 및 전류: | ≤2kV, ≤100mA |
| 결합 후 정확성: | ≤5μm, ≤2μm |
| 로딩 방법: | 카세트 |
| 멀티 모드 통합: | 가장자리 탐지, 활성화, 청소, 정렬, 결합 |
| 결합 분위기: | 진공, 메탄올, 비활성 가스 (선택)알) |
열 압축 아노드 결합 장비는 최대 600 °C의 작동 온도, 5-200 kN의 압력 범위 및 진공 수준 ≤5 × 10-3 Pa로 2"-8" 웨이퍼 처리를 지원합니다.열 압축 아노드 결합 장비는 온도 (± 1 °C) 를 위해 고정도 폐쇄 회로 제어 시스템을 포함합니다., 압력 (변동 ≤±1%), 전압 (0-2000V, 애노드 결합을 위해 조절할 수 있다)특히 MEMS 및 전력 장치의 폐쇄성 포장용 (출출률 ≤1×10−8 Pa·m3/s) 용으로 설계되었습니다..
열 압력 결합
Au-Si 결합:
작동 원리:

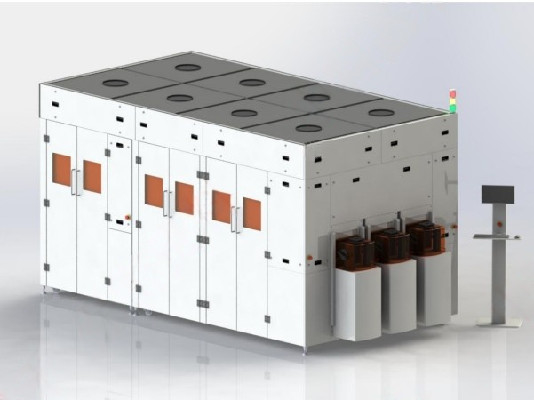

열 압축 아노드 결합 장비:
열 압축 결합의 정렬 성능 (정확성 <2μm)
신청서
· MEMS 장치 포장: 열 압축 안오드 결합 장비는 마이크로 전자 기계 시스템에 대한 허메틱 캡슐화를 달성하여 장기적인 운영 신뢰성을 보장합니다.
· 전력 반도체 포장: 열 압축 아노드 결합 장비는 고전력 칩에 대한 고온 내성 및 열 전도성 인터페이스 결합을 촉진합니다.
· 센서 헤르메틱 패키지: 열 압축 안오드 결합 장비는 환경 민감한 센서에 대한 습기 / 산화 방지 보호 포장을 제공합니다.
· 광전자 통합: 열 압축 안오드 결합 장비는 광 및 전자 구성 요소 사이의 이질 물질 결합을 가능하게하여 광 전기 변환 효율을 향상시킵니다.

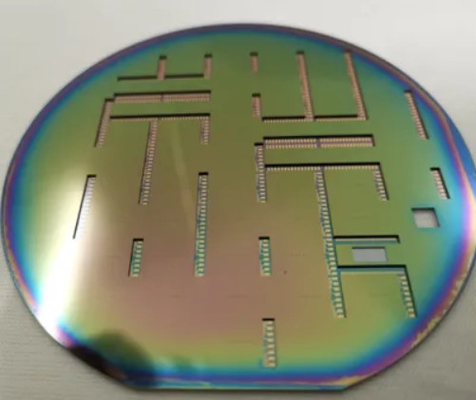

가공 효과유리와 실리콘의 애노드 결합
질문과 답변
1. 질문: 표준 애노드 결합에 비해 열 압축 애노드 결합의 주요 장점은 무엇입니까?
A: 금속 확산 결합 강도와 유리-Si 허메틱 밀착을 결합하여 낮은 온도 (≤600°C) 에서 MEMS/전력 장치에 대한 하이브리드 패키징을 가능하게 한다.
2. 질문: 열 압축 애노드 결합을 사용하여 어떤 물질을 결합 할 수 있습니까?
A: Si, 유리, Cu 및 Al-Ge 합금과 호환됩니다. MEMS 뚜??, 전력 전자제품 및 광 전자 포장 용품에 이상적입니다.
태그: #테르모 압축 애노드 결합 장비, #열 압력 결합, # 2/4/6/8 인치 결합, # Si, # Cu, # Al-Ge 물질
