제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 웨이퍼 결합 장비
지불 및 배송 조건
최소 주문 수량: 2
가격: by case
배달 시간: 5-10 개월
지불 조건: T/T
본딩 방법 :: |
실온 결합 |
호환 웨이퍼 크기 :: |
≤12 인치, 불규칙한 모양의 샘플과 호환됩니다 |
호환 재료 :: |
사파이어, INP, SIC, GAAS, 간, 다이아몬드, 유리 등 |
프레스 시스템의 최대 압력 :: |
100 나트 |
정렬 방법 및 정밀도 :: |
에지 정렬 정확도 : ≤ ± 50 μm; 마크 정렬 정확도 : ≤ ± 2 μm |
본딩 강도 :: |
≥2.0 j/m² @ 실온 (Si-Si 직접 결합 용) |
본딩 방법 :: |
실온 결합 |
호환 웨이퍼 크기 :: |
≤12 인치, 불규칙한 모양의 샘플과 호환됩니다 |
호환 재료 :: |
사파이어, INP, SIC, GAAS, 간, 다이아몬드, 유리 등 |
프레스 시스템의 최대 압력 :: |
100 나트 |
정렬 방법 및 정밀도 :: |
에지 정렬 정확도 : ≤ ± 50 μm; 마크 정렬 정확도 : ≤ ± 2 μm |
본딩 강도 :: |
≥2.0 j/m² @ 실온 (Si-Si 직접 결합 용) |
웨이퍼 결합 장비 방 온도 결합 시-시-C 시-시 결합 2-12 인치
웨이퍼 결합 시스템 개요
웨이퍼 결합 장비는 2 ~ 12 인치 웨이퍼 사양을 지원하는 실리콘 카비드 (SiC) 전력 장치 제조를 위해 특별히 설계된 고급 결합 장비입니다.웨이퍼 결합 장비는 고급 실온 직결 결합 및 표면 활성화 결합 기술을 통합합니다., SiC-SiC 및 SiC-Si 이질적인 결합 과정에 대한 특별한 최적화.고 정밀 광학 정렬 시스템 (≤±2μm) 및 폐쇄 회로 온도/압 조절이 통합되어 있다., 그것은 높은 접착 강도 (≥ 2 J/m2) 와 전력 반도체 장치 제조에 필요한 우수한 인터페이스 균일성을 보장합니다.
웨이퍼 결합 시스템 기술 사양
기본 기능 매개 변수:
| 결합 과정: | 직접 결합 및 플라스마 활성화 결합을 지원합니다. |
| 웨이퍼 호환성: | 2~12인치 웨이퍼 처리용 |
| 재료 조합: | Si-SiC/SiC-SiC 헤테로 구조 결합 |
| 정렬 시스템: | 초고정도의 광적 정렬 (≤±0.5μm) |
| 압력 조절: | 정밀 조절 가능 0-10 MPa |
| 온도 범위: | RT-500°C (선택 전열/열열 모듈) |
| 진공 수준: | 초고 진공 환경 (≤5×10−6 Torr) |
지능형 제어 시스템:
·산업용 터치 HMI
·≥50개의 저장된 공정 요리법
·실시 압력-온도 폐쇄회로 피드백
안전 보호 시스템:
·3차 차단 보호 (압/온도/실공)
·비상 제동 시스템
·클래스 100 청정실 호환성
확장 기능:
·선택적 로보트 웨이퍼 처리
·SECS/GEM 통신 프로토콜 지원
·통합된 직렬 검사 모듈
웨이퍼 결합 장비는 세 번째 세대의 반도체 연구 개발 및 대량 생산을 위해 특별히 설계되었습니다.웨이퍼 결합 장비 모듈 구조는 SiC 기반 전력 장치에 대한 높은 신뢰성 결합을 가능하게합니다.혁신적인 플라즈마 전처리 기술은 인터페이스 결합 강도를 크게 향상시킵니다 (≥ 5 J/m2), 극도로 높은 진공 환경은 오염 물질이없는 결합 인터페이스를 보장합니다.지능형 온도 압력 제어 시스템, 미크론 미만의 정렬 정확도와 결합하여 HEMT, SBD 및 기타 장치에 대한 웨이퍼 수준의 결합 솔루션을 제공합니다.

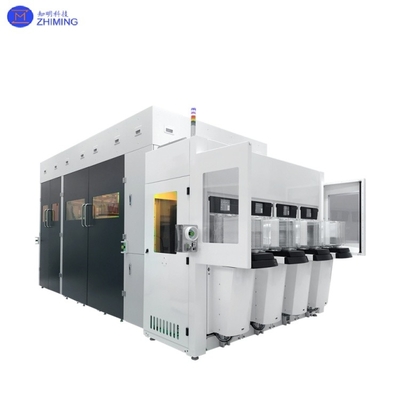

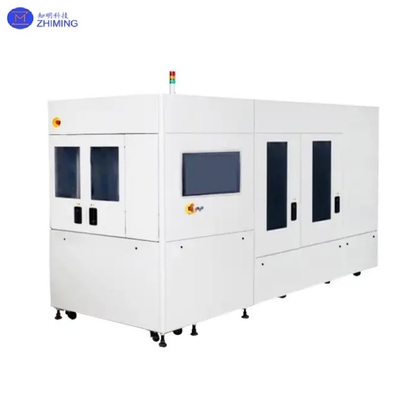

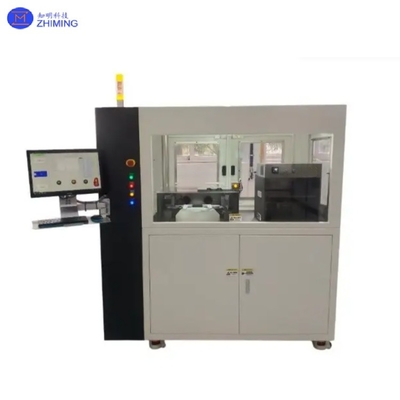

사진
호환성 있는 재료
신청서
· MEMS 장치 패키지: 웨이퍼 결합 장비는 가속계와 자이로스코프와 같은 마이크로 전자 기계 시스템 (MEMS) 의 허메틱 밀폐에 적합합니다.
· CIS 이미지 센서: 웨이퍼 결합 장비는 CMOS 웨이퍼와 광 유리 기판 사이의 낮은 온도 결합을 가능하게합니다.
· 3D IC 통합: 웨이퍼 결합 장치는 (TSV) 웨이퍼를 통해 실리콘을위한 실내 온도 스택 결합을 지원합니다.
· 복합 반도체 장치: 웨이퍼 결합 장비는 GaN / SiC 전력 장치에 대한 대동층 전송을 촉진합니다.
· 바이오 칩 제조: 웨이퍼 결합 장비는 미세 유체 칩에 대한 저 온도 포장 솔루션을 제공합니다.
가공 효과∙LiNbO 3 웨이퍼와 SiC 웨이퍼의 결합
(a) 방온에서 결합된 LiNbO3/SiC 웨이퍼의 사진. (b) 1 × 1 mm 조각의 사진.)
(a) LiNbO3/SiC 결합 인터페이스의 가로 절단 TEM 이미지 (b) (a) 의 확대된 모습)
질문과 답변
1. 질문: 열 결합에 비해 방온 웨이퍼 결합의 장점은 무엇입니까?
A: 방온 결합은 열 스트레스와 물질 붕괴를 방지하여 높은 온도 제한 없이 다른 물질 (예를 들어, SiC-LiNbO3) 의 직접 결합을 가능하게합니다.
2질문: 방온 웨이퍼 결합 기술을 사용하여 어떤 재료를 결합 할 수 있습니까?
A: 반도체 (Si, SiC, GaN), 산화물 (LiNbO3, SiO2) 및 금속 (Cu, Au) 의 결합을 지원합니다. MEMS, 3D IC 및 광전자 통합에 이상적입니다.
태그: # 웨이퍼 결합 장비, #SIC, # 4/6/8/10/12 인치 결합, # 방온 결합 시스템, # Si-SiC, # Si-Si, # LiNbO 3 -SiC
