제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
모델 번호: 반자동 실온 온도 결합 기계
지불 및 배송 조건
Minimum Order Quantity: 2
가격: by case
Delivery Time: 5-10months
지불 조건: T/T
Purpose:: |
Semi-automatic room temperature bonding machine |
웨이퍼 크기 :: |
2/4/6/8/12 인치 |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
수유 모드 :: |
매뉴얼 공급 |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |
Purpose:: |
Semi-automatic room temperature bonding machine |
웨이퍼 크기 :: |
2/4/6/8/12 인치 |
Adaptive materials:: |
Si, LT/LN, sapphire, InP, Sic, GaAs, GaN, diamond, glass, etc |
수유 모드 :: |
매뉴얼 공급 |
Pressure system maximum pressure:: |
80 kN |
Surface treatment:: |
In-situ activation and sputtering deposition |

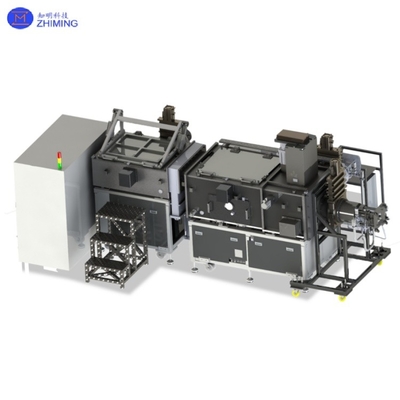

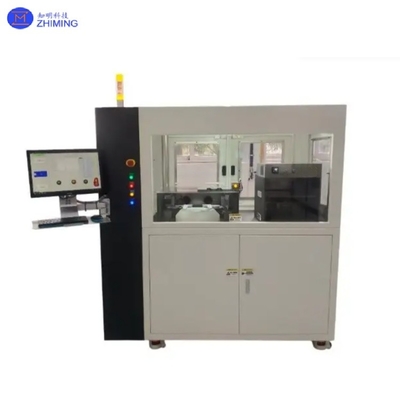

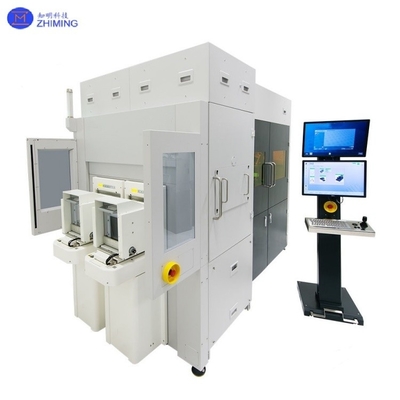

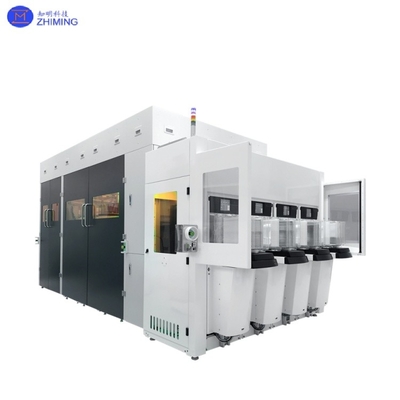

반자동 방온 결합 기계는 웨이퍼 레벨 또는 칩 레벨 결합을위한 정밀 장치입니다.기계적 압력 + 표면 활성화 기술은 높은 온도 또는 추가 접착제 없이 실내 온도 (20-30 ° C) 에서 물질 사이의 영구적 인 결합을 가능하게합니다.그것은 반도체 포장, MEMS 제조, 3D IC 통합 및 다른 분야에 적합하며, 특히 열 민감성 물질 및 마이크로 및 나노 구조의 결합 필요에 적합합니다.
(1) 결합 기술
- 정상 온도 결합: 작동 온도 25±5°C, 민감한 장치에 열 스트레스 손상을 방지 (CMOS, 유연한 기판과 같은).
- 표면 활성화 처리: 결합 강도를 향상시키기 위해 플라스마 또는 화학 활성화가 선택적입니다 (> 10MPa).
- 다중 재료 호환성: 실리콘 (Si), 유리 (Glass), 쿼츠, 폴리머 (PI/PDMS) 및 기타 재료의 직접 결합을 지원합니다.
(2) 정확성 및 제어
- 정렬 정확도: ±0.5μm (비주얼 정렬 시스템 + 정밀 기계 플랫폼).
압력 조절: 0~5000N 조절, 해상도 ±1N, 균일성>95%
- 실시간 모니터링: 통합 힘 센서 + 광적 간섭계, 실시간 피드백 결합 품질.
(3) 자동화 기능
- 반자동 작동: 수동 로딩 및 로딩 + 자동 결합 과정, 단일 칩 또는 웨이퍼 레벨 처리를 지원합니다.
- 프로그래밍 가능한 구식: 프로세스 매개 변수 (압, 시간, 활성화 조건) 의 여러 세트를 저장합니다.
안전 보호: SEMI S2/S8 안전 표준에 따라 비상 제동 + 충돌 방지 설계.
(4) 청결 과 신뢰성
- 클래스 100 깨끗한 환경: 내장 HEPA 필터, 입자 제어 <0.3μm
- 낮은 결함 비율: 결합 인터페이스 구멍 비율 < 0.1% (@ 200mm 웨이퍼).
반자동 온도 접착 기계는 고정도와 낮은 온도 프로세스를 통해 열에 민감한 재료에 대한 전통적인 접착 기술의 한계를 해결합니다.그리고 3D IC 분야에서 대체할 수 없는 장점을 가지고 있습니다., MEMS 및 광전자. 우리는 높은 신뢰성을 고객에게 제공하는 것을 약속합니다.첨단 포장 및 마이크로 및 나노 제조 기술 개발을 촉진하기 위한 저렴한 접착 솔루션.
| 웨이퍼 크기: | ≤12인치, 불규칙한 모양 샘플과 함께 아래로 호환 |
| 적응용 재료: | Si, LT/LN, 사파이어, InP, Sic, GaAs, GaN, 다이아몬드, 유리 등 |
| 공급 방식: | 수동 먹이 |
| 압력 시스템 최대 압력: | 80 kN |
| 표면 처리: | 인시투 활성화 및 스프터링 퇴적 |
| 스프터링 목표물: | ≥3, 회전 가능 |
| 결합 강도: | ≥2.0J/m2@실 온도 |
(1) 반도체 첨단 포장
· 3D IC 통합: 실리콘 (TSV) 와이퍼를 통해 높은 온도로 인한 변형 문제를 피하기 위해 실내 온도에서 결합됩니다.
· 이질적 통합: 논리 칩과 메모리 칩 (HBM 같은) 의 스택 결합.
(2) MEMS 장치 제조
· 웨이퍼 레벨 포장: 가속도 측정기 및 회전경과 같은 MEMS 장치의 진공 밀폐 결합.
· 미세 유체 칩: PDMS와 유리 결합은 실내 온도에서 생물학적 활동을 유지합니다.
(3) 광전자 및 디스플레이
· LED 패키지: 사피어 기판 (사피어) 및 실리콘 기판 접착제
· AR/VR 광 모듈: 파도 안내자와 유리 렌즈의 낮은 온도 결합.
(4) 과학 연구 및 특수 응용
· 유연한 전자: 얇은 필름 센서에 PI 기판의 손실 없는 결합.
· 양자 장치: 초전도 큐비트 칩의 저온 호환 결합.
ZMSH는 다음을 포함하여 반자동 방온 접착 기계에 대한 완전한 프로세스 지원 서비스를 제공합니다.
프로세스 개발: 서로 다른 재료 (Si/Glass/PI 등) 에 대한 접착 매개 변수 최적화 및 표면 활성화 솔루션을 제공합니다.
장비 사용자 정의: 선택적으로 고정도 정렬 모듈 (± 0.2μm), 진공 결합 챔버 또는 질소 환경 제어;
기술 교육: 현장 운영 안내 + 공정 디버깅 훈련
판매 후 보증: 12 개월 전체 기계 보증, 주요 부품 (압 센서, 광 시스템) 24 시간 빠른 교체;
원격 지원: 정지 시간을 줄이기 위해 실시간 오류 진단 및 소프트웨어 업그레이드.
1질문: 반자동 방온 접착 기계는 무엇을 위해 사용합니까?
A: 접착제 없이 방온에서 웨이퍼나 칩을 결합합니다. 3D IC와 MEMS 포장재의 열에 민감한 재료에 이상적입니다.
2Q: 방온에서 웨이퍼 결합은 어떻게 작동합니까?
A: 그것은 표면 활성화 (플라즈마와 같이) 와 정확한 압력을 사용하여 열 스트레스 없이 영구적인 결합을 만듭니다.
태그: #반자동 방온 접착 기계, # 2/4/6/8/12인치, # 호환성 재료 사피르, # Si, # SiC, # InP, # GaAs, # GaN, # LT/LN, # 다이아몬드, # 유리
