| 브랜드 이름: | ZMSH |
| 모델 번호: | 갈륨 아르 세나이드 광섬유 온도 센서 |
| MOQ: | 2 |
| 가격: | by case |
| 지불 조건: | T/T |
갈륨 아르세나이드 (GaAs) 광섬유 온도 센서는 반도체 광학적 특성을 기반으로 한 일종의 비접촉 온도 측정 시스템입니다.고 정밀 온도 측정을 실현하는 GaAs 재료의 빛 흡수 또는 형광 특성이 온도와 함께 변화한다는 원칙을 통해그것의 핵심 장점은 전 광적 신호 전송 (전자기 간섭 없이), 작은 탐사 크기 (0.5mm만큼 작은), 극단적인 환경 (고전압, 강한 부식,강한 전자기장, 등), 반도체, 전력, 의학 및 과학 연구 분야에서 널리 사용됩니다.
(1) 흡수측 온도 측정 유형
원리: GaAs의 빛 흡수 측면의 파장은 온도 증가에 따라 긴 파동 방향 (~ 0.4nm/°C) 으로 이동합니다.
적용 방법:
광대역 광원 (LED 등) 은 광섬유를 통해 GaAs 프로브에 광 신호를 전송합니다.
GaAs 칩은 특정 빛의 파장을 흡수합니다 (흡수 측면 파장은 온도에 의존합니다).
반사된 빛 신호는 데모들레이터로 반환되고 온도는 스펙트럼 분석으로 계산됩니다.
특징: 간단한 구조, 저렴한 비용, 산업용 애플리케이션 (전력 장비 모니터링 등) 에 적합합니다.
(2) 플루오레센트 수명 온도 측정 유형
원리: GaAs가 자극된 방출 형광의 수명은 온도에 반비례합니다.
적용 방법:
펄스 레이저는 GaAs 프로브를 흥분시켜 형광을 생성합니다.
형광 붕괴 시간 (생명) 이 검출되고, 온도는 캘리브레이션 곡선으로 변환됩니다.
특징: 높은 정확도 (±0.05°C), 의학 및 과학 연구 분야에 적합합니다.
| 온도 측정 범위: | -20°C~200°C |
| 광섬유 연결 장치 유형: | ST (수용품) |
| 최소 굽기 반지름: | 30mm |
| 길이 요구 사항: | 1000m 이하의 케이블 길이는 온도 측정 성능에 영향을 미치지 않습니다. |
| 광 케이블 온도 견딜 수 있습니다: | -100°C~250°C |
| 껍질 재료: | PEEK |
| 전자기 간섭: | 완전 면역 |
| 케이블 긴장: | 50N/15s |
| 센서 몸체와 출력 케이블 사이의 긴장: | 20N/15s |
| 섬유 케이블 당밀성: | 100Mpa |
| 케이블 굽기 강도: | 165Mpa |
| 광 케이블 압축 강도: | 125Mpa |
| 껍질의 단단함: | D85 (쇼) |
| 광 케이블의 다이 일렉트릭 강도: | 23kV/mm |
높은 정확성: ±0.1°C (0~100°C 범위) 까지의 온도 측정 정확성, 해상도 0.01°C
빠른 반응: 반응 시간은 <100ms, 동적 온도 모니터링에 적합합니다.
간섭 방지: 전자 신호 전송, 전자기 간섭 (EMI/RFI) 에 대한 완전한 면역.
가혹한 환경에도 견딜 수 있습니다.
작동 온도 범위: -50°C ~ 300°C (특별 패키지 500°C까지 도달 할 수 있습니다.)
고압 (>10kV) 및 방사능 저항성 (원자력 산업에 적합합니다.)

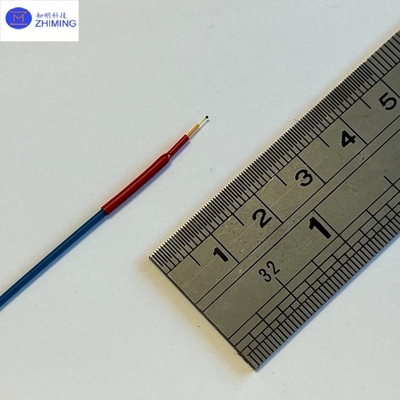

소형 프로브: 프로브의 최소 지름은 0.5mm이며, 작은 공간이나 생물학적 조직에 삽입될 수 있습니다.
장거리 전송: 섬유 길이 정확성에 영향을 미치지 않습니다 (1 미터에서 킬로미터 성능은 일관적입니다).
(1) 반도체 제조
웨이퍼 처리: 에치 및 퇴적 과정에서 온도 균일성 (예를 들어, SiC 대각선 성장) 의 실시간 모니터링.
장비 열 관리: 리토그래피 기계 및 이온 임플란터와 같은 주요 구성 요소의 온도 모니터링.
(2) 전력 시스템
고전압 장비: 트랜스포머 와일링, 차단기 접촉 온도 모니터링 (10kV 이상의 고전압에 저항)
새로운 에너지: 리?? 배터리 팩과 태양 전지 인버터의 핫스팟 탐지.
(3) 의학 및 생물학
최소 침습 수술: 방사선 주파수 절제 끝 온도 실시간 피드백 (검사선은 카테터에 통합될 수 있습니다.)
생물학적 실험: 세포 배양, PCR 기기의 온도 정정.
(4) 과학 연구와 극한 환경
항공우주: 로켓 엔진의 연소 챔버 온도 측정 (고온과 진동에 대한 저항)
원자력 산업: 원자로 냉각 파이프 모니터링 (방사 저항성 설계)
(5) 산업 공정 제어
화학 파이프: 부식성 매체의 온도 모니터링 (산과 알칼리 저항성 패키지).
철강 금속공학: 연속 발사 빗자루 표면 온도 측정 (빠른 반응, 열 충격 저항)
1. 질문: 갈륨 아르세나이드 (GaAs) 광섬유 온도 센서는 무엇입니까?
A: 이것은 고정밀, EMI 면역 온도 센서입니다. 가아스 결정의 광학적 특성을 이용하여 광섬유를 통해 온도를 측정합니다.
2Q: 가아스 광섬유 온도 센서는 어떻게 작동할까요?
A: 그것은 GaAs 흡수 가장자리의 파장 이동 또는 광섬유를 통해 전송되는 형광의 붕괴 시간을 측정하여 온도를 감지합니다.
태그: #갈륨 아르세닌 광섬유 온도 센서, #갈륨 아르세닌, #GaAs, #작은 탐사 크기 0.5mm, #온도 측정 정확도 ±0.1°C
