제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 마이크로 제트 레이저 기술 장비
지불 및 배송 조건
최소 주문 수량: 1
가격: by case
배달 시간: 5-10 개월
지불 조건: T/T
Purpose:: |
Microjet laser technology equipment |
조리대 볼륨 :: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
수치 제어 유형 :: |
DPSS ND : YAG |
Wavelength:: |
532/1064 |
Purpose:: |
Microjet laser technology equipment |
조리대 볼륨 :: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
수치 제어 유형 :: |
DPSS ND : YAG |
Wavelength:: |
532/1064 |

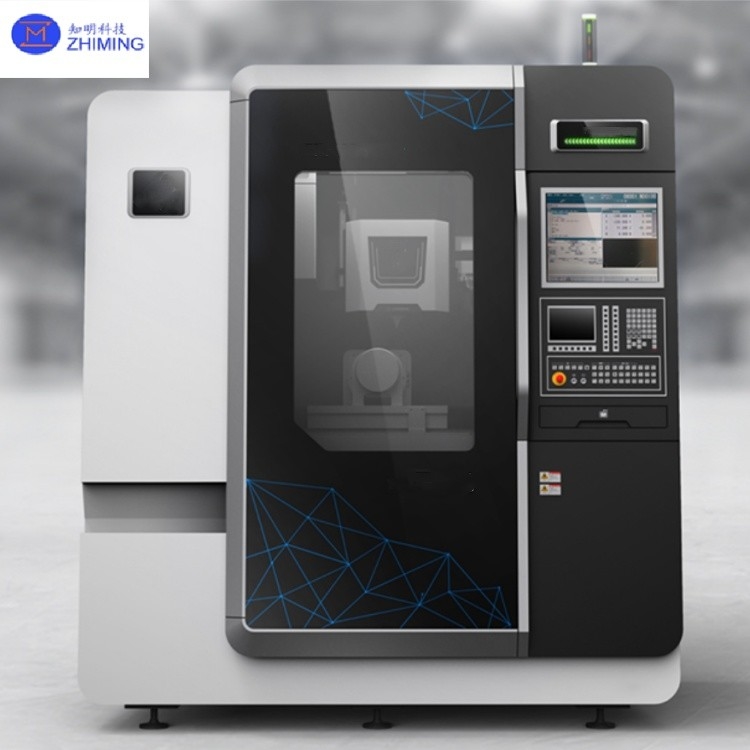

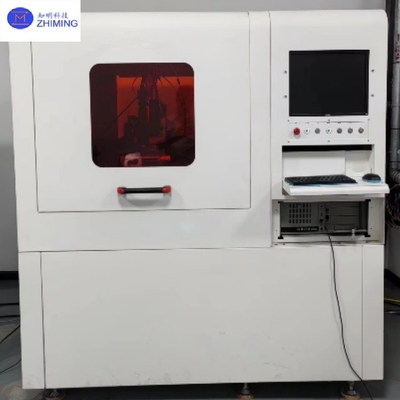

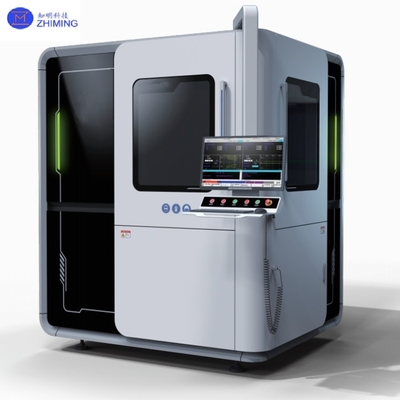

마이크로젯 레이저 시스템은 고에너지 펄스 레이저와 마이크로 스케일 액체 제트 (일반적으로 비이온화 물 또는 관성 액체) 를 결합하여 반도체 재료의 초정밀 가공을 가능하게합니다.액체 제트의 유도 및 냉각 효과를 사용하여.
높은 정밀도, 낮은 손상 및 높은 청결성으로, 마이크로젯 레이저 기술은 반도체 분야에서 전통적인 가공 및 건조 레이저 프로세스를 대체하고 있습니다.특히 세 번째 세대의 반도체 (SiC/GaN) 에서, 3D 포장 및 초 얇은 웨이퍼 가공
| 카운터 톱 부피 | 300*300*150 | 400*400*200 |
| 선형 축 XY | 선형 모터 선형 모터 | 선형 모터 선형 모터 |
| 선형 축 Z | 150 | 200 |
| 위치 정밀도 μm | +/-5 | +/-5 |
| 반복된 위치 정밀성 μm | +/-2 | +/-2 |
| 가속 G | 1 | 0.29 |
| 수학적 제어 | 3축 /3+1축 /3+2축 | 3축 /3+1축 /3+2축 |
| 수계 제어형 | DPSS Nd:YAG | DPSS Nd:YAG |
| 파장 nm | 532/1064 | 532/1064 |
| 가등식 전력 W | 50/100/200 | 50/100/200 |
| 물 제트 | 40-100 | 40-100 |
| 노즐 압력 바 | 50-100 | 50-600 |
| 크기 (기계 기계) (폭 * 길이 * 높이) mm | 1445*1944*2260 | 1700*1500*2120 |
| 크기 (관리용 캐비닛) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| 무게 (장비) T | 2.5 | 3 |
| 무게 (관리용) KG | 800 | 800 |
|
처리 능력 |
표면 거칠성 Ra≤1.6um 열기 속도 ≥1.25mm/s 둘레 절단 ≥6mm/s 선형 절단 속도 ≥50mm/s |
표면 거칠성 Ra≤1.2um 열기 속도 ≥1.25mm/s 둘레 절단 ≥6mm/s 선형 절단 속도 ≥50mm/s |
|
갈리움 질리드 결정, 초대폭 간격 반도체 재료 (다이아몬드/갈리움 산화물), 항공 우주 특수 재료, LTCC 탄소 세라믹 기판, 태양광,스킨틸라터 크리스탈 및 기타 재료 가공. 참고: 처리 용량은 재료 특성에 따라 달라집니다.
|
||
1- 가공 재료와 가공 장비의 작은 손실
2. 크게 밀링 링크를 줄여
3- 자동 처리 작업에 대한 낮은 노동 비용
4고품질 가공 벽 및 절단 가장자리
5환경오염 없이 깨끗한 처리
6높은 처리 효율성
7높은 가공 생산량
디버깅 처리 매개 변수와 테스트, 절단 효과는 아래 그림에서 표시됩니다. 40μm 노즐의 절단 폭은 35um입니다. 절단 완료 후,웨이퍼가 완전히 긁혔습니다., 그리고 절단 테이프 (UV 필름) 의 뒷면은 기본적으로 손상되지 않고 긁히지 않습니다. 처리 요구 사항을 충족시키는 교차의 가장자리에 균열과 균열이 없습니다.
1질문: 마이크로젯 레이저 기술 장비의 주요 장점은 무엇입니까?
A: 마이크로 제트 레이저 기술 장비의 장점은 고 정밀 처리, 좋은 냉각 효과, 열 영향을받는 부위가 없으며 평행 절단 가장자리와 효율적인 처리 성능입니다.단단하고 부서지기 쉬운 재료의 정밀 처리에 적합합니다..
2.Q: 마이크로젯 레이저 기술 장비는 어떤 분야에서 사용됩니까?
A: 마이크로젯 레이저 기술 장비는 세 번째 세대의 반도체, 항공 우주 재료, 다이아몬드 절단, 금속화 다이아몬드, 세라믹 기판 및 기타 분야에서 널리 사용됩니다.
