제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 패턴 사파이어 기판 (PSS)
지불 및 배송 조건
최소 주문 수량: 25
가격: by case
포장 세부 사항: 100 등급 세척실에서 매엽 패키지
배달 시간: 2-4weeks
지불 조건: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

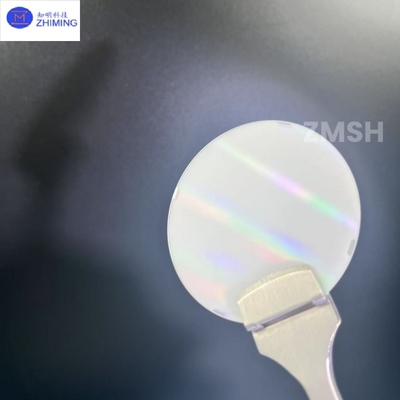

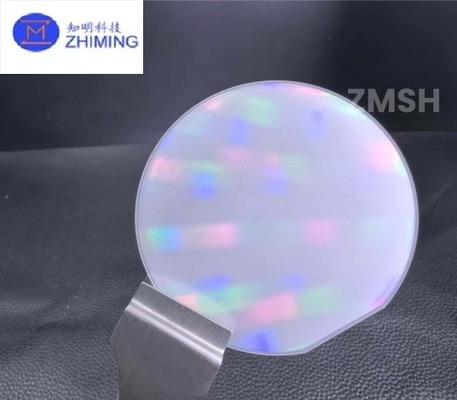

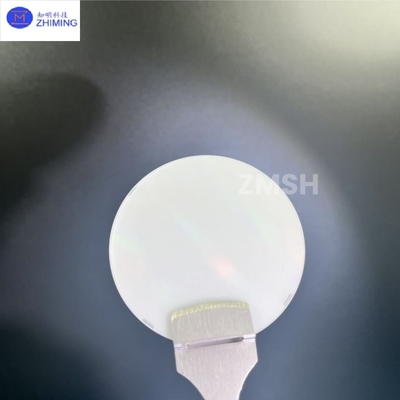

패턴화 된 사파이어 기판 (PSS) 은 리토그래피 및 에칭 기술로 마이크로 및 나노 구조가 형성되는 기판입니다.그것은 주로 LED (광 발광 다이오드) 제조에서 표면 패턴 디자인을 통해 빛 추출 효율을 향상시키기 위해 사용됩니다., 따라서 LED의 밝기와 성능을 향상시킵니다.
패턴화된 사파이어 기판 (patterned sapphire substrate, PSS) 은 사파이어 기판에 돔, 코너 또는 피라미드 모양의 특정 마이크로미터 패턴을 만드는 과정이다.사파이어 기판 상의 불규칙한 패턴은 빛의 산란이나 굴절을 유발할 수 있다빛의 효율을 향상시킵니다.
|
결정 구조 |
육각형 |
|
라티스 콘스탄트 ((nm) |
a=4.76Å c=12.99Å |
|
밀도 (g/cm)3) |
3.98 |
|
녹는점 ((°C) |
2040 |
|
모스 하드니스 (Mohs Hardness) |
9 |
|
다이 일렉트릭 상수 |
9.3 (비행성) 11.5 (비행성) C |
|
열전도 (W/cm.K) |
0.46 |
|
열 확장 |
6.7*10-6/k (C 평면) 5.0*10-6/k(비행기) |
|
굴절 지수 |
1.762-1777 |
|
전송 |
시험 표본:사피르:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
가시광선:380~760nm 85% |
|
|
적외선:760~1000nm 85% |
|
|
먼 적외선:> 1000nm 80%~100% |
- 재료 특성:기판 물질은 단일 결정 사피르 (Al2O3) 이며, 높은 경화, 높은 열 저항성 및 화학적 안정성을 가지고 있습니다.
- 표면 구조:표면은 리토그래프화되어 주기적인 마이크로 나노 구조를 형성하기 위해 새겨집니다. 예를 들어 피라미드, 피라미드 또는 육각형 배열과 같은 것입니다.
- 광학적 특성:표면 패턴 디자인을 통해 인터페이스에서 빛의 총 반사량이 감소하고 빛 추출의 효율성이 향상됩니다.
- 열 성능:사파이어 기판은 뛰어난 열전도성을 가지고 있으며 고전력 LED 애플리케이션에 적합합니다.
- 크기 사양:일반적인 크기는 2 인치 (50.8mm), 4 인치 (100mm), 6 인치 (150mm) 이다.
|
항목 |
패턴이 있는 사피어 기판 ((2~6인치) |
||
|
직경 |
50.8 ± 0.1mm |
1000.0 ± 0.2mm |
1500.0 ± 0.3mm |
|
두께 |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
표면 방향 |
C 평면 (0001) 은 M축 (10-10) 으로 향하는 각도 이상 0.2 ± 0.1° |
||
|
C 평면 (0001) 은 A축 (11-20) 으로 향하는 각도 이상 0 ± 0.1° |
|||
|
기본 평면 방향 |
A 평면 (11-20) ± 1.0° |
||
|
기본 평면 길이 |
160.0 ± 1.0mm |
300.0 ± 1.0mm |
47.5 ± 2.0mm |
|
R 비행기 |
9시 |
||
|
앞면 마감 |
패턴화 |
||
|
뒷면 끝 |
SSP: 얇게 닦은,Ra=0.8-1.2um; DSP: 에피 닦은,Ra<0.3nm |
||
|
레이저 마크 |
뒷면 |
||
|
TTV |
≤ 8μm |
≤ 10μm |
≤ 20μm |
|
BOW |
≤ 10μm |
≤15μm |
≤ 25μm |
|
WARP |
≤ 12μm |
≤ 20μm |
≤ 30μm |
|
가장자리 제외 |
≤2mm |
||
|
패턴 사양 |
형태 구조 |
돔, 코너, 피라미드 |
|
|
패턴 높이 |
10.6~1.8μm |
||
|
패턴 직경 |
20.75~2.85μm |
||
|
패턴 공간 |
0.1~0.3μm |
||
사용자 정의 사양:
* 나노미터 패턴의 사피르 기판 (NPSS)
* 다양한 방향의 사파이어 PSS.
· 추출 효율을 강조합니다:표면 패턴 디자인은 빛 손실을 줄이고 LED의 빛 효율을 크게 향상시킵니다.
· 우수한 재료 특성:사파이어 기판은 높은 강도, 높은 온도 저항성 및 화학적 안정성을 가지고 있으며 가혹한 공정 환경에 적합합니다.
· 강한 호환성:높은 격자 GaN (갈륨 나이트라이드) 에피택시 레이어와 일치, 고품질의 에피택시 성장에 적합합니다.
· 장수 및 높은 신뢰성:사파이어 기판은 마모와 부식에 저항하며 장치의 수명을 연장합니다.
· 환경 보호 및 에너지 절약:친환경 제조 트렌드에 맞춰 LED 효율을 높이고 에너지 소비를 줄이세요.
1.Q: LED 제조에서 패턴 된 사파이르 기판 (PSS) 은 어떤 역할을 합니까?
A: PSS는 표면 마이크로 나노 구조를 통해 빛 손실을 줄이고 빛 추출 효율을 향상시켜 LED의 밝기와 빛 효율을 크게 향상시킵니다.
2.Q: 패턴 된 사파이르 기판 (PSS) 의 장점은 무엇입니까?
A: PSS는 높은 빛 추출 효율, 우수한 열 저항성 및 화학적 안정성, GaN 대각층과 좋은 호환성을 가지고 있으며 고성능 LED 제조에 적합합니다.
태그: #patterned sapphire substrate (PSS), #sapphire wafer, #평평한 사피어 기판# 단단함 9.0, #PSS, #NPSS, #빛 방출 다이오드 (LED), #LED 제조, #GaN 기반 전력 장치, #Single Crystal Sapphire Al2O3
