사파이어 웨이퍼
Created with Pixso. 첨단 반도체 포장용 사피어 임시 웨이퍼 운반기

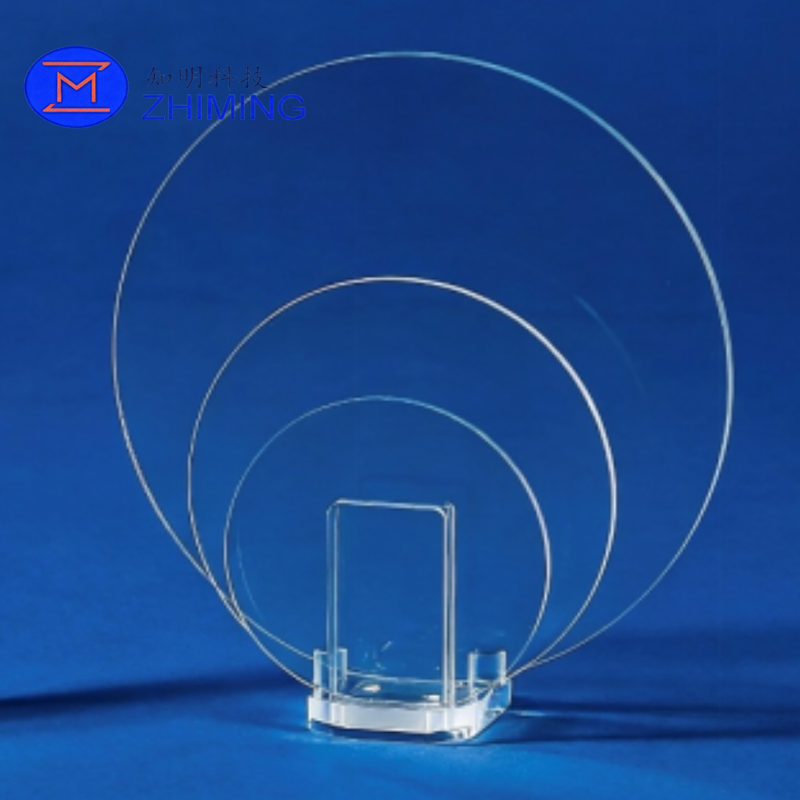

첨단 반도체 포장용 사피어 임시 웨이퍼 운반기

브랜드 이름: ZMSH
모델 번호: ZMSH
MOQ: 10
배달 시간: 2~4주
지불 조건: 티/티
자세한 정보
웨이퍼 크기:
8인치 / 12인치
패널 크기:
100 × 100mm ~ 510 × 515mm
두께 범위:
0.7 – 2.0mm
영률:
345 – 420GPa
비커스 경도:
1800 – 2200HV
광학 투과율:
>83%(300~1200nm)
밀도:
3.98g/cm3
열전도율:
30~40W/m·K
제품 설명

첨단 반도체 포장용 사피어 임시 웨이퍼 운반기



첨단 반도체 포장용 사피어 임시 웨이퍼 운반기 0제품 개요



사파이어 임시 웨이퍼 캐리어 (saphire temporary wafer carrier) 는 초고밀도 웨이퍼 처리, 2.5D/3D IC 통합, TSV를 포함한 고급 반도체 포장 프로세스에 설계된 고성능 기판 솔루션입니다.,RDL 및 팬 아웃 패널 레벨 패키지 (FOPLP)



임시 결합 및 탈 결합 프로세스를위한 딱딱하고 열적으로 안정적이며 차원적으로 정확한 지원 플랫폼을 제공하여 50μm 이하의 초밀 웨이퍼의 안정적인 처리를 가능하게합니다.위축판과 스트레스로 인한 변형 문제를 해결함으로써, 운반자는 첨단 포장 흐름에서 프로세스 생산량, 정렬 정확성 및 제조 안정성을 크게 향상시킵니다.



산업 과제



반도체 패키징이 더 높은 통합 밀도와 더 얇은 웨이퍼 구조로 발전함에 따라제조업체는 다단계 열 및 기계 프로세스 전체에서 구조적 안정성을 유지하는 데 점점 더 많은 어려움을 겪고 있습니다..



첨단 반도체 포장용 사피어 임시 웨이퍼 운반기 1주요 과제는 다음과 같습니다.



  • 열 확장 계수 (CTE) 는 다이, 기판, 인터포저, 미흡 채우기 및 폼핑 화합물 사이의 불일치
  • 반복적인 열순환 중 스트레스 축적
  • 접착 및 캡슐화 재료의 경화 수축
  • 초느다란 웨이퍼 스택에 균일하지 않은 두께 분포
  • 워크페이지로 인한 정렬 오차와 양산 저하
  • 초느다란 웨이퍼의 기계적 취약성 (<50μm 두께)

이러한 문제들은 합쳐져 프로세스 확장성을 제한하고, 생산량을 줄이고, 첨단 포장 생산 라인에서의 제조 비용을 증가시킵니다.



솔루션: 사파이어 임시 운반 플랫폼



사파이어는 기계적, 광적 및 열적 특성의 독특한 조합으로 인해 임시 웨이퍼 운반기에 이상적인 엔지니어링 재료입니다.정확성과 반복성이 중요한 까다로운 첨단 포장 프로세스에 안정적인 물리적 기반을 제공합니다..



사파이어 운반기는 다음을 가능하게 합니다.



  • 밀링, 접착 및 희석 과정에서 높은 안정성 웨이퍼 지원
  • 열순환환환경에서 제어된 변형
  • 레이저 기반의 탈결제 공정과의 호환성
  • 큰 형식의 기판에 균일한 스트레스 분포
  • 산업 환경에서 재사용 가능하고 화학적으로 안정적인 성능



첨단 반도체 포장용 사피어 임시 웨이퍼 운반기 2



주요 이점



첨단 반도체 포장용 사피어 임시 웨이퍼 운반기 31극도로 높은 기계적 딱딱함

345~420 GPa 의 영 류도루스 를 가진 사파이어는 고압 열 및 기계적 과정 중 구조적 안정성을 보장하여 구부러짐 및 구부러짐을 효과적으로 억제합니다.



2높은 경화 및 마모 저항성

1800~2200 HV의 비커스 경도는 표면 손상에 대한 탁월한 저항을 제공하여 긴 서비스 수명과 반복 된 프로세스 주기를 가능하게합니다.



3광적 전송 능력

높은 전파성 (> 300~1200nm 범위의 83%) 은 레이저 탈결합 프로세스를 지원하며 여러 일시적 결합 기술과 호환성을 보장합니다.



4우수한 재료 균일성

낮은 내부 변동은 일관된 스트레스 분포를 보장하고, 지역 변형을 최소화하고 웨이퍼 수준의 프로세스 일관성을 향상시킵니다.



5열 및 화학 안정성

고온 사이클 및 화학 정화 환경에서는 안정적이므로 고 재사용 산업 반도체 프로세스에 적합합니다.



기술 사양



웨이퍼 및 패널 형식

매개 변수 사양
웨이퍼 크기 8인치 / 12인치
패널 크기 100 × 100 mm에서 510 × 515 mm까지
두께 범위 0.7 ∙ 2.0mm

차원 및 표면 정확성

매개 변수 표준 등급 고급 학위
전체 두께 변동 (TTV) ≤ 3μm ≤ 2μm
워프 ≤ 100μm ≤ 50μm
두께 허용 ±0.010mm ±0.005mm
표면 거칠성 (Ra) < 1.0 nm < 1.0 nm
스크래치/Dig 60/40 40/20
물질적 특성
재산 가치
유니 즈 모듈 345 ∼ 420 GPa
비커스 강도 1800 2200 HV
광전도 > 83% (300~1200 nm)
밀도 3.98g/cm3
열전도성 30~40W/m·K
CTE (20°C) 5.6 7.7 × 10−6/K





신청서



  • 첨단 웨이퍼 희석 공정
  • 2.5D / 3D IC 이질적 통합
  • 소금속 (Through-Silicon Via) 의 제조
  • RDL (재분배 계층) 프로세스
  • 일시적인 웨이퍼 결합 및 탈결합 시스템
  • 팬아웃 패널 레벨 패키지 (FOPLP)
  • 초얇은 웨이퍼 취급 (<50μm)



공학적 가치



사파이어 임시 웨이퍼 운반기는 반도체 제조업체가 다음과 같이 제공함으로써 고급 포장재의 중요한 변형 및 안정성 제한을 극복 할 수 있습니다.

  • 웨이퍼 레벨의 차원 안정성 향상
  • 워크페이지로 인한 양산 손실 감소
  • 얇은 피치 프로세스에서 정렬 정확도가 향상되었습니다.
  • 초느다란 웨이퍼를 안정적으로 처리합니다.
  • 더 높은 프로세스 반복성과 처리량
  • 차세대 이질적인 통합 플랫폼과의 호환성



FAQ



Q1: 사파이어는 어떻게 첨단 포장기용으로 쓰일 수 있을까요?
A: 사파이어는 초고한 경직성, 경직성 및 열 안정성을 결합하여 가변을 크게 줄이고 초공단 웨이퍼 가공 중에 차원 조절을 향상시킵니다.



Q2: 캐리어가 레이저 탈 결합 프로세스와 호환됩니까?
A: 예. 사파이어는 자외선에서 중형 자외선 범위에서 높은 광전도성을 제공하므로 레이저 기반의 탈결합 및 다른 고급 분리 기술과 완전히 호환됩니다.



Q3: 사파이어 운반기는 큰 패널 수준의 포장 애플리케이션을 지원 할 수 있습니까?
A: 예. 사피어 운반자는 훌륭한 평면성과 균일한 스트레스 분포와 함께 큰 패널 형식으로 제조 될 수 있습니다.FOPLP 및 다른 고급 대면적 포장 기술에 적합하도록 만드는.
