제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 사파이어 크리스탈 퍼니스 키로풀 로스
지불 및 배송 조건
최소 주문 수량: 1
가격: by case
지불 조건: T/T
용량 :: |
≥200kg |
히터 전원 :: |
120 kw |
최대 가열 온도 :: |
2100C |
출력 작업 전류 :: |
0-10000A DC |
용량 :: |
≥200kg |
히터 전원 :: |
120 kw |
최대 가열 온도 :: |
2100C |
출력 작업 전류 :: |
0-10000A DC |

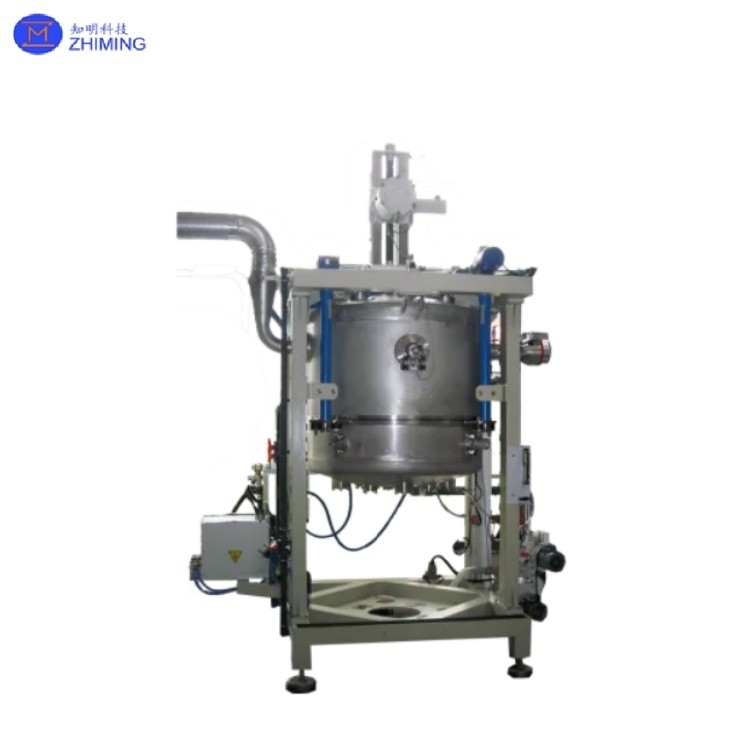

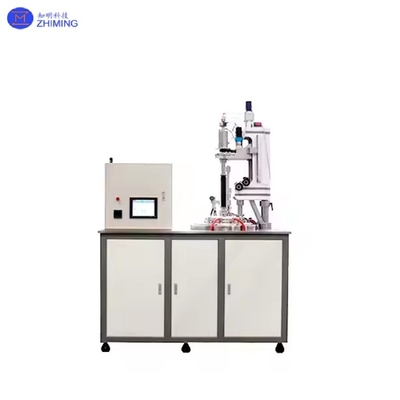

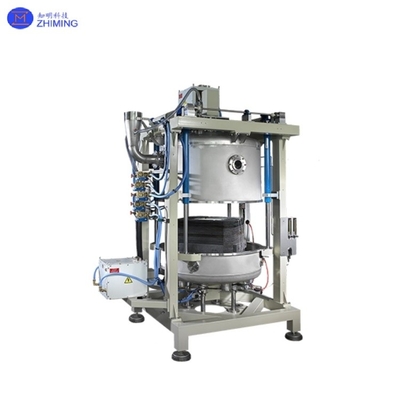

사파이어 결정화 오븐은 키로폴로스 방법 (바구니 방법) 기술을 사용하여 고품질의 사파이어 크리스탈을 재배하는 장치입니다.승강 속도 및 냉각 조건, 장치는 LED, 광학 창, 반도체 기판 및 기타 분야에서 널리 사용되는 고온 환경에서 큰 크기 및 낮은 결함 사피르 결정을 성장시킬 수 있습니다.
사파이어 결정 성장 오븐은 저항 난방 방법을 사용하여 사파이어 단일 결정 성장 장비입니다. 거품 성장 원리를 사용하여 85-120 kg의 사파이어 결정까지 성장 할 수 있습니다.장비에서 사파이어 성장에 사용되는 진공 챔버는 수직 구조를 채택위 덮개와 아래판을 포함한 진공 챔버는 이중 계층 물 냉각 구조를 채택하고 있으며, 위 덮개는 열 수 있습니다.
| 녹음량: | ≥200kg |
| 오븐 구멍 높이: | Φ800×1200mm |
| 단일 크리스탈 당기는 속도 범위: | 0.1 ~ 20mm/h 단계없는 속도 조절 |
| 씨앗 결정의 빠른 상승/하락: | 0-150mm/min 단계없는 속도 조절 |
| 시드 속도 범위: | 1~20r/min 단계없는 속도 조절 |
| 시드 크리스탈 셰프트의 최대 상승 도동: | 400mm |
| 열력: | 120KW |
| 최대 난방 온도: | 2100°C |
| 전원 공급 장치 (접속선): | 3단계 380V |
| 출력 전류: | 0-10000A DC |
| 출력 작동 전압: | 0~12.5V DC |
| 호스트의 최대 높이: | 2800mm |
| 오븐 챔버의 제한 진공: | ≤6.7×10-3 Pa |
| 이중 부하 셀: | 100kg (일체) |
| 무게: | 약 1500Kg |
| 기계 무게: | 약 2000kg |
| 주 기계 부위: | 3800×2100mm |
| 기계의 면적은: | 4000×3100mm |
| 입수 압력: | 0.3MPa±0.02MPa |
| 물 입구 온도: | 20 ~ 25°C |
1녹는 단계:고 순수 알루미나 (Al2O3) 원자재는 크라이블에 넣고 난방 시스템을 통해 2050°C 이상으로 가열 (반항 난방 또는 인덕션 난방) 하여 완전히 녹습니다.
2씨드 크리스탈 시작:사파이어 씨앗 결정은 용액에 침투하고, 용액은 정밀하게 온도 경과와 당기 속도를 조절하여 씨앗 결정의 표면에 결정화되기 시작합니다.
3크리스탈 성장:씨앗 결정을 천천히 들어올리고, 굴뚝을 회전시키면, 씨앗 결정의 방향을 따라최적화 된 열장 디자인은 결정 성장 중에 균일한 온도 분포를 보장하고 결함을 줄입니다..
4냉각 및 굽기:결정 성장이 완료되면 온도가 서서히 낮아지고 내부 스트레스를 풀고 결정 품질을 향상시키기 위해 응열 과정이 수행됩니다.
1난방 시스템:세그먼트 된 히터 (사이드 히터 및 바닥 히터) 는 온도를 독립적으로 제어하고 녹기 흐름과 열 필드 분포를 최적화 할 수 있습니다.
2열 절연 시스템:다층 열 단열 스크린 (트랑프렌 반사 스크린, 그래피트 열 단열 스크린 등), 열 손실을 줄이고 열 필드의 균일성을 향상시킵니다.
3들어올림 및 회전 시스템:고 정밀 리프팅 메커니즘 (리프팅 속도 범위: 0.05-10mm/h) 및 회전 메커니즘으로 결정 성장 중에 안정성과 균일성을 보장합니다.
4냉각 시스템:지역 과열을 방지하고 장비를 보호하고 결정 품질을 향상시키기 위해 순환 물 냉각 시스템 (시드 막대와 오븐 몸체)
5진공 시스템:기계적 펌프와 확산 펌프로 장착되어 오븐의 진공도가 6.0×10−4Pa에 도달하여 불순물 오염을 줄이도록 보장합니다.
6제어 시스템:PLC + 터치 스크린 제어, 지원 프로세스 매개 변수 사전 저장 및 실시간 모니터링, 자동 작동을 달성합니다.
1고품질의 결정 성장:열장 설계를 최적화하고 공정 매개 변수를 정확하게 제어함으로써, 낮은 결함 (복복 밀도 <1000/cm2) 및 높은 균일성) 을 가진 사피르 결정이 자란다.
2큰 크기의 결정:산업적 필요를 충족시키기 위해 85-120kg의 큰 크기의 사피르 결정의 성장을 지원합니다.
3높은 생산성:생산비용을 현저히 줄이는 양이 75% 이상입니다.
4에너지 절감과 높은 효율성:에너지 소비를 줄이기 위해 저에너지 열장 설계와 효율적인 난방 시스템을 사용하는 것
5자동 작동:자동 제어 시스템, 수동 경험에 대한 의존도를 줄이고, 운영 훈련 사이클은 2-3 개월입니다.
6모듈형 설계:모듈형 장비 구조, 유지 보수 및 업그레이드 용이합니다.
1LED 산업:사파이어 기판 (PSS) 을 생산하는 데 사용됩니다. LED 부피 성장의 기판으로.
2광학 창:광학 창문, 렌즈 및 레이저 부품 제조를위한 높은 투명성 사피르 결정의 성장.
3반도체 산업:반도체 장치의 기판 재료로, 그것은 높은 전력 및 높은 주파수 장치에 적합합니다.
4소비자 전자제품:스마트 폰 카메라 보호 렌즈, 스마트 워치 커버 플레이트 등을 제조하는데 사용됩니다.
5항공우주:항공기 및 우주선 광 시스템용 고강성 사피어 창문 생산
6과학 연구 분야:사파이어 결정의 성장 메커니즘과 성능 최적화를 연구하는 데 사용됩니다.
1장비 판매:사파이어 결정 오븐 및 관련 장비 판매 서비스를 제공합니다.
2기술 지원:고객들을 위한 장비 설치, 시공 및 운영 교육
3맞춤형 솔루션:고객의 필요에 따라 맞춤형 장비와 프로세스를 설계합니다.
4판매 후 서비스:장비 유지보수, 수리 및 예비 부품 공급 서비스를 제공합니다.
5프로세스 최적화:크리스탈 성장 프로세스를 최적화하고 생산 효율성 및 제품 품질을 향상시키는 고객에게 지원합니다.
6기술 컨설팅사파이어 크리스탈 성장 및 관련 기술 컨설팅 서비스를 제공합니다.
태그: #사피어 크리스탈 오븐, #키로폴로스 거품 성장 방법, #키 성장 장비, #사피어 크리스탈 생산, #사피어 웨이퍼
