제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 패턴 사파이어 기판 (PSS)
지불 및 배송 조건
최소 주문 수량: 25
가격: by case
포장 세부 사항: 100 등급 세척실에서 매엽 패키지
배달 시간: 2-4weeks
지불 조건: T/T
항목 :: |
패턴 사파이어 기판 |
크기:: |
2 인치, 4 인치, 6 인치 |
전면 마감 :: |
무늬 |
뒷면 표면 마감 :: |
SSP : Fine-Ground, RA = 0.8-1.2um; DSP : EPI-POLISHED, RA <0.3NM |
레이저 마크 :: |
후면 |
가장자리 제외 :: |
≤2mm (2mm) |
특화 :: |
다양한 방향의 사파이어 PSS; 나노 미터 패턴 화 된 사파이어 기판 (NPSS) |
적용:: |
가벼운 방출 다이오드 (LED) |
항목 :: |
패턴 사파이어 기판 |
크기:: |
2 인치, 4 인치, 6 인치 |
전면 마감 :: |
무늬 |
뒷면 표면 마감 :: |
SSP : Fine-Ground, RA = 0.8-1.2um; DSP : EPI-POLISHED, RA <0.3NM |
레이저 마크 :: |
후면 |
가장자리 제외 :: |
≤2mm (2mm) |
특화 :: |
다양한 방향의 사파이어 PSS; 나노 미터 패턴 화 된 사파이어 기판 (NPSS) |
적용:: |
가벼운 방출 다이오드 (LED) |

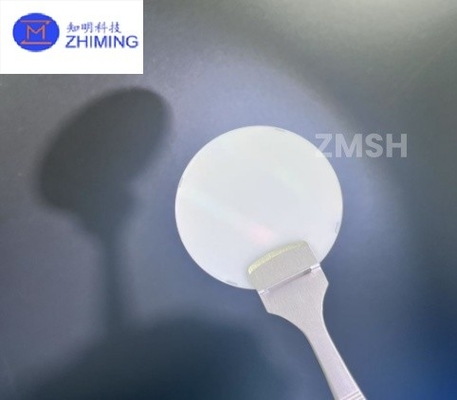

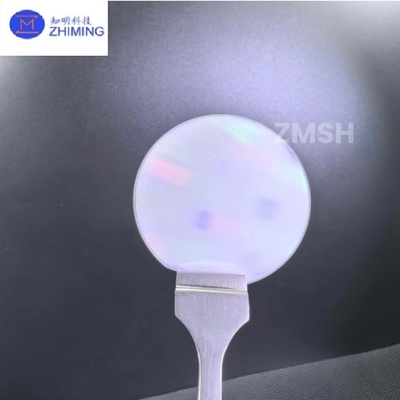

패턴화 된 사파이어 기판 (PSS) 은 소형 패턴화 된 사파이어 기판이다. 고전력 갈륨 질소 기반 광 발사 다이오드 (LED) 에서 널리 사용되어 왔습니다.일반 조명을 위한 가장 유망한 대체 조명원패턴 사피어 기판 기술의 돌파구로, 고 밝기 갈륨 나이트라이드 기반 LED의 효율은 150 lm / W의 최고 기록에 도달했습니다. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiency사파이어 기판에 생성 된 규칙적인 패턴은 갈륨 나트라이드 / 사파이어 인터페이스에서 전체 내부 반사 효과에 대응합니다.내부 양자 효율은 패턴 기반의 사파이르 기판에 가N defilm의 잠재적 인 측면 성장으로 인해 향상됩니다., 가닥의 굴절을 줄여줍니다.
요약하자면, PSS에서 자라는 GaN 부피층은 부피변적 결함을 발생시키고 GaN와 사파이어 기판 사이의 격차 결함이 적습니다.PSS의 격자 매개 변수는 GaN에 더 잘 맞추어져 있습니다., 그리고 PSS에 GaN의 부상성 성장은 부상 밀도와 굴절 지수 불일치 감소로 인해 부상성 품질이 향상됩니다.
패턴화된 사파이어 기판 (patterned sapphire substrate, PSS) 은 사파이어 기판에 돔, 코너 또는 피라미드 모양의 특정 마이크로미터 패턴을 만드는 과정이다.사파이어 기판 상의 불규칙한 패턴은 빛의 산란이나 굴절을 유발할 수 있다빛의 효율을 향상시킵니다.
|
결정 구조 |
육각형 |
|
라티스 콘스탄트 ((nm) |
a=4.76Å c=12.99Å |
|
밀도 (g/cm)3) |
3.98 |
|
녹는점 ((°C) |
2040 |
|
모스 하드니스 (Mohs Hardness) |
9 |
|
다이 일렉트릭 상수 |
9.3 (비행성) 11.5 (비행성) C |
|
열전도 (W/cm.K) |
0.46 |
|
열 확장 |
6.7*10-6/k (C 평면) 5.0*10-6/k(비행기) |
|
굴절 지수 |
1.762-1777 |
|
전송 |
시험 표본:사피르:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
가시광선:380~760nm 85% |
|
|
적외선:760~1000nm 85% |
|
|
먼 적외선:> 1000nm 80%~100% |
|
항목 |
패턴이 있는 사피어 기판 ((2~6인치) |
||
|
직경 |
50.8 ± 0.1mm |
1000.0 ± 0.2mm |
1500.0 ± 0.3mm |
|
두께 |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
표면 방향 |
C 평면 (0001) 은 M축 (10-10) 으로 향하는 각도 이상 0.2 ± 0.1° |
||
|
C 평면 (0001) 은 A축 (11-20) 으로 향하는 각도 이상 0 ± 0.1° |
|||
|
기본 평면 방향 |
A 평면 (11-20) ± 1.0° |
||
|
기본 평면 길이 |
160.0 ± 1.0mm |
300.0 ± 1.0mm |
47.5 ± 2.0mm |
|
R 비행기 |
9시 |
||
|
앞면 마감 |
패턴화 |
||
|
뒷면 끝 |
SSP: 얇게 닦은,Ra=0.8-1.2um; DSP: 에피 닦은,Ra<0.3nm |
||
|
레이저 마크 |
뒷면 |
||
|
TTV |
≤ 8μm |
≤ 10μm |
≤ 20μm |
|
BOW |
≤ 10μm |
≤15μm |
≤ 25μm |
|
WARP |
≤ 12μm |
≤ 20μm |
≤ 30μm |
|
가장자리 제외 |
≤2mm |
||
|
패턴 사양 |
형태 구조 |
돔, 코너, 피라미드 |
|
|
패턴 높이 |
10.6~1.8μm |
||
|
패턴 직경 |
20.75~2.85μm |
||
|
패턴 공간 |
0.1~0.3μm |
||
사용자 정의 사양:
* 나노미터 패턴의 사피르 기판 (NPSS)
* 다양한 방향의 사파이어 PSS.
1- 향상된 LED 빛 추출 효율: PSS는 내부 반사량을 줄이고 표면 패턴을 통해 빛 출력을 증가함으로써 LED 빛 추출 효율을 향상시킵니다.
2- 향상 된 결정 질: 패턴 표면은 부피 성장의 결함을 줄이고 결정 품질을 향상시키는 데 도움이됩니다.
3. 향상 된 열 분산 성능: 패턴 구조는 열 분산 지역을 증가시키고 LED의 작동 온도를 줄이는 데 도움이됩니다.
4낮은 비용: 더 높은 빛 효율과 생산량은 재료 낭비를 줄이고 생산 비용을 낮추습니다.
1. 질문: PSS와 평평한 사파이어 기판의 차이점은 무엇입니까?
A: PSS: 빛 추출을 향상시키고 결정 성장 품질을 향상시키는 패턴 모양의 표면을 가지고 있습니다.
평평한 사파이어 기판: 부드러운 표면을 가지고 있으며, 결과적으로 낮은 빛 추출 효율과 더 높은 내부 반사 효과를 나타냅니다.
2Q: PSS에서 사용되는 일반적인 패턴은 무엇입니까?
A: 피라미드 패턴: 빛 추출과 부근 성장에 효율적입니다.
피라미드와 비슷하지만 끝은 둥글다.
마이크로 렌즈 배열: 빛의 출력을 극대화하기 위해 최적화되었습니다.
헥사고널 패턴: 균일한 빛 분포와 향상 된 결정 성장을 제공합니다.
3질문: 왜 사파이어는 PSS의 기판으로 사용됩니까?
A: 높은 투명성: 빛을 방출하는 응용 프로그램에 이상적입니다.
화학적 안정성: 혹독한 화학적 환경에도 내성이 있다.
열 안정성: LED 제조 과정에서 높은 온도에 견딜 수 있습니다.
비용 효율성: 실리콘 카바이드 (SiC) 와 같은 다른 기판에 비해 상대적으로 저렴합니다.
태그: #patterned sapphire substrate (PSS), #sapphire wafer, #평평한 사피어 기판# 단단함 9.0, #PSS, #NPSS, #빛 방출 다이오드 (LED), #LED 제조, #GaN 기반 전력 장치
