Model Number: Lithium Niobate Phase Modulator LNP6118
지불 및 배송 조건
가격: by case
지불 조건: T/T
결정 방향 :: |
Z-삭감 |
RF Connector:: |
Female 1.85 mm (V) |
섬유형 :: |
입력 : 팬더 편광 유지; 출력 : SMF-28® † 단일 모드 |
Fiber Connectors:: |
2.0 mm Narrow Key FC/PC |
Fiber Lead Length:: |
1.5 m (Typ.) |
섬유 재킷 :: |
Ø900 µm 느슨한 튜브 |
결정 방향 :: |
Z-삭감 |
RF Connector:: |
Female 1.85 mm (V) |
섬유형 :: |
입력 : 팬더 편광 유지; 출력 : SMF-28® † 단일 모드 |
Fiber Connectors:: |
2.0 mm Narrow Key FC/PC |
Fiber Lead Length:: |
1.5 m (Typ.) |
섬유 재킷 :: |
Ø900 µm 느슨한 튜브 |

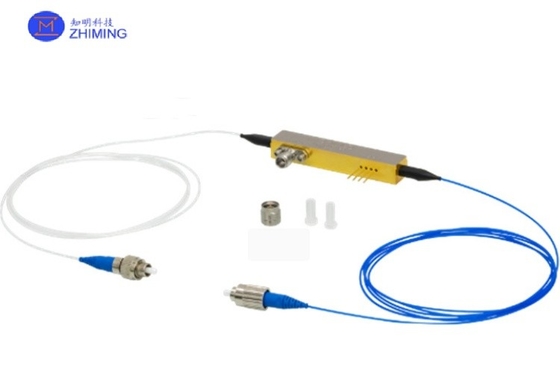

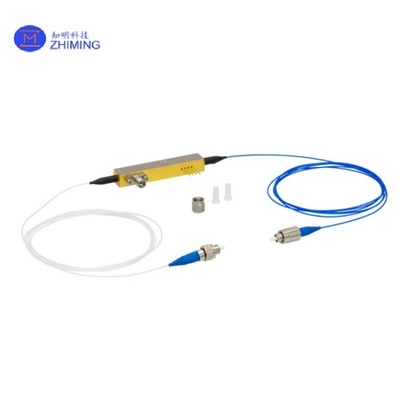

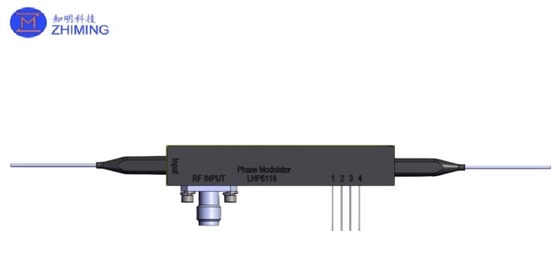

LNP6118은 광대역 LiNbO3 z-cut 단계 변조기가 1310 nm 및 1550 nm에서 작동을 지원하도록 설계되었습니다. 전기 광 반응 (S21) 은 DC에서 40 GHz까지 부드럽습니다.입력 섬유는 양극화 유지 (PM), 그리고 출력 섬유는 표준 단일 모드 섬유입니다. 둘 다 FC / PC 커넥터로 종료됩니다. 입력 FC / PC 커넥터 키는 PM 섬유의 느린 축에 맞춰집니다.이것은 칩의 비정상적인 모드와 일치합니다.RF 입력 커넥터는 필드 교체 가능한 1.85mm (V) 커넥터입니다. RF 단계 모듈러와 함께 일련의 별도의 저주파 단계 변조기가 별도의 핀 세트를 통해 제공됩니다.
LNP6118에는 칩의 비정상적인 모드와 맞물려 있는 내부 편광기가 포함되어 있습니다.
1.높은 변조 대역폭:고주파 신호 변형을 지원하며 고속 광 통신 및 신호 처리에 적합합니다.
2.낮은 삽입 손실:최적화된 설계는 변조 과정에서 광적 신호의 에너지 손실을 감소시킵니다.
3.높은 단계 변조 정확성:신호 변조의 안정성과 정확성을 보장하기 위해 정확한 단계 제어 기능을 제공합니다.
4.넓은 파장 범위:다양한 파장 (C-밴드, L-밴드 등) 에 적합하며 다양한 광학 시스템과 호환됩니다.
5.콤팩트 디자인:복잡한 광학 시스템에 쉽게 통합 할 수있는 컴팩트 패키지.
6.낮은 드라이브 전압:전력 소비를 줄이고 높은 에너지 효율의 애플리케이션에 적합합니다.
| 광학적 사양 | 분 | 전형적 | 맥스 |
| 작동 파장a | 1260 nm | - | 1625 nm |
| 삽입 손실 (1310 nm) | - | 50.0 dB | 5.5 dB |
| 삽입 손실 (1550 nm) | - | 40.0 dB | 4.5 dB |
| 광적 환전 손실 | 40 dB | - | - |
| 광적 입력 전력 (비범 모드) | - | - | 100mW |
| 광적 입력 전력 (일반 모드) | - | - | 10mWb |
| RF 전기 사양c | 분 | 전형적 | 맥스 |
| E/O 대역폭 (-3 dB) | - | 35 GHz | - |
| 작동 주파수 범위 | DC ~ 40 GHz (최소) | ||
| RF Vπ(@ 10 GHz) | - | 70.0V | - |
| RF Vπ(@ 30 GHz) | - | 8.5V | 9.5V |
| S11 (DC 25 GHz) | - | -12 dB | -10 dB |
| S11 (25~40 GHz) | - | -8 dB | -6 dB |
| RF 포트 입력 전력 | - | - | 24 dBm |
| 낮은 주파수 변조기 사양c | 분 | 전형적 | 맥스 |
| 작동 주파수 범위 | DC에서 1MHz (유례) | ||
| Vπ(@ 1kHz) | - | 10V | - |
a. 변조기는 지정 된 파장에서 사용하도록 설계되었습니다. 다른 파장에서 변조기를 사용하는 것은 보증에 포함되지 않는 광적 손실의 증가를 유발할 수 있습니다.,이 손실은 일시적일 수 있습니다. 예를 들어, 짧은 파장으로 인한 손실 증가는 일반적으로 모듈레이터를 1 시간 동안 80 °C로 가열하면 역전화 될 수 있습니다.
b. 과도한 광전력이 일반 모드로 발사되는 것을 방지하기 위해 광 입력의 양극화 상태를 정렬할 때 특별한 주의가 필요합니다.포라라이저에 흡수되어 모듈러를 손상시킬 수 있습니다..
c. 1550 nm에서
| 환경 사양 | 분 | 전형적 | 맥스 |
| 작동 온도 | 0 °C | - | 70 °C |
| 저장 온도 | -40 °C | - | 85 °C |
| 기계적 사양 | |
| 크리스탈 방향 | Z-Cut |
| RF 커넥터 | 여성 1.85mm (V) |
| 섬유 종류 | 입력: PANDA 양극화 유지 출력: SMF-28®† 단일 모드 |
| 섬유 커넥터 | 20.0mm 좁은 키 FC/PC |
| 섬유 납 길이 | 1.5m (형) |
| 섬유 재킷 | Ø900μm 느슨 튜브 |
| 표준 입력 섬유 | |
|
섬유의 종류 |
PM |
| CONN. TYPE |
FC/UPC |
| 키 | 좁은 |
| 주요 조화 | 천천히 |
| 표준 출력 섬유 | |
| 섬유의 종류 | SM |
| CONN. TYPE | FC/UPC |
| 키 | 좁은 |
| 주요 조화 | 제1호 |
LNP6118 적용:
1.광통신 시스템:광섬유 통신에서 신호 전송의 효율성과 품질을 향상시키기 위해 단계 변조에 사용됩니다.
2.일관성 있는 광통신:광적 신호의 단계 변조 및 변조는 일관성 수신기에서 실현됩니다.
3.광적 감지:간섭계와 분산 광섬유 감지 시스템과 같은 고정도 광 센서용
4.양자 통신:양자키 분포 시스템 (QKD) 에서 광 신호의 단계 코딩
5.레이저 레이더 (LiDAR):레이싱 정확도와 해상도를 높이기 위해 단계 리다르에 사용됩니다.
6.연구 실험:광학 실험 및 단계 변조 및 광장 조절에 대한 연구에서 사용됩니다.
태그: #멀티밴드, #리?? 니오배트, #리?? 니오배트 단계 변조기, #단계 변조기 LNP6118, #1310 nm-1550 nm
