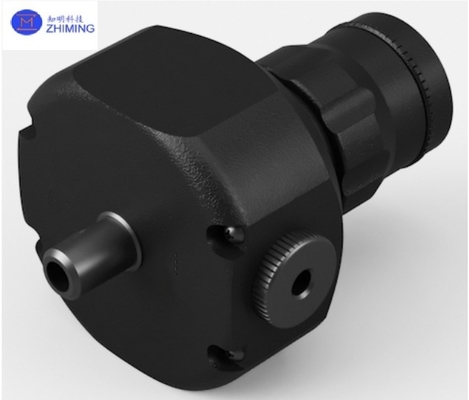

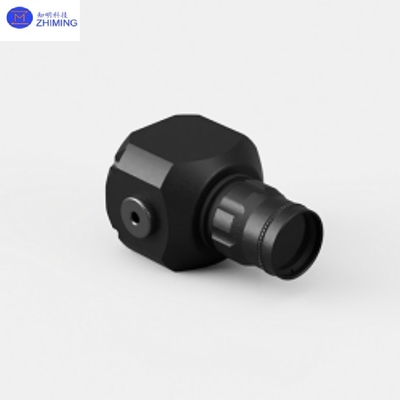

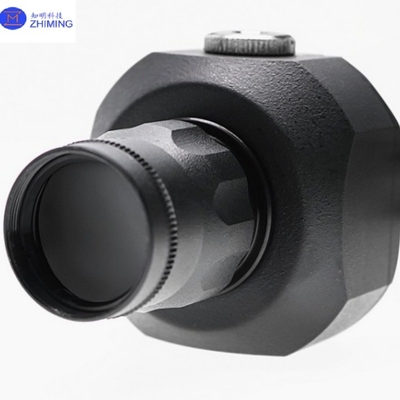

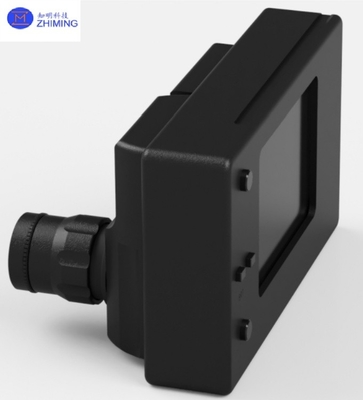

VIS-NIR 카메라 CCD 컨투어-IR 컨투어-M 디지털 카메라 400-1700nm 다스펙트럼 카메라

CMOS와 CCD의 차이점:

1- 영상 처리 제조

CCD와 CMOS 이미지 센서의 광전력 변환 원리는 동일하며, 그 사이의 주요 차이점은 신호 읽기 과정이 다르다는 것입니다.CCD는 단 하나 (또는 몇) 출력 노드만 균일하게 읽을 수 있기 때문에, 그것의 신호 출력 일관성은 매우 좋습니다; CMOS 칩에서, 각 픽셀은 각각 전하-전압 변환을 수행하는 자체 신호 증폭기를 가지고 있습니다.그리고 신호 출력의 일관성은 좋지 않습니다.그러나, CCD 전체 이미지 신호를 읽기 위해, 출력 증폭기의 신호 대역폭이 넓어야 합니다, 그리고 CMOS 칩에서,각 픽셀의 증폭기의 대역폭 요구 사항은 낮습니다., 이는 칩의 전력 소비를 크게 감소시킵니다. CMOS 칩의 전력 소비가 CCD보다 낮은 주된 이유입니다.수백만 개의 증폭기의 불일치성으로 인해 더 높은 고정 노이즈가 발생합니다.이는 CMOS가 CCD에 비해 가지고 있는 고유한 단점이다.

2통합

제조 과정의 관점에서, CCD의 회로와 장치는 반도체 단일 결정 물질에 통합되어 있으며, 과정은 더 복잡합니다.그리고 세계에서 CCD 웨이퍼를 생산할 수 있는 제조업체는 거의 없습니다., DALSA, SONY, Panasnic 등. CCD는 아날로그 전기 신호만 출력 할 수 있으며, 후속 주소 디코더, 아날로그 변환기, 이미지 신호 처리 장치가 필요합니다.그리고 또한 다른 전압 전력 동기 시계 제어 회로의 세 그룹을 제공해야합니다, 통합은 매우 낮습니다. CMOS는 금속 산화물이라고 불리는 반도체 물질에 통합되어 있습니다.이것은 컴퓨터 칩과 메모리 장치와 같은 수만 개의 반도체 통합 회로를 생산하는 동일한 과정입니다., 그래서 CMOS 생산 비용은 CCD보다 훨씬 낮습니다. 동시에 CMOS 칩은 이미지 신호 증폭기, 신호 읽기 회로, A / D 변환 회로,이미지 신호 프로세서와 컨트롤러를 칩에, 오직 하나의 칩만이 카메라의 모든 기본 기능을 실현할 수 있고, 통합은 매우 높고, 칩 수준의 카메라의 개념은 이것으로부터 생성됩니다.CMOS 영상 기술의 지속적인 발전으로, 점점 더 많은 회사들이 높은 품질의 CMOS 이미지 칩을 제공할 수 있습니다. Micron, CMOSIS, Cypress 등이 포함됩니다.

3속도

CCD는 광감각 출력을 하나씩 채택하며, 이는 지정된 절차에 따라만 출력 될 수 있으며 속도는 느립니다.CMOS에는 여러 충전-전압 변환기 및 행 및 열 스위치 제어 장치가 있습니다, 판독 속도는 훨씬 빨라지고, 500fps 이상의 대부분의 고속 카메라는 CMOS 카메라입니다. 또한 CMOS 주소 스트로브 스위치는 하위 창 출력을 실현하기 위해 무작위로 샘플링 할 수 있습니다.그리고 더 높은 속도는 하위 창 이미지만 출력될 때 얻을 수 있습니다.

4소음

CCD 기술은 PN 접합이나 실리콘 이산화 (SiO2) 격리 층을 사용하여 소음을 격리하는 데 더 일찍, 더 성숙하게 개발되었습니다.CMOS 광전기 센서에 비해 이미지 품질은 특정 이점이 있습니다.CMOS 이미지 센서의 높은 통합 수준으로 인해 구성 요소와 회로 사이의 거리는 매우 가깝고 간섭은 상대적으로 심각합니다.그리고 소음은 이미지 품질에 큰 영향을 미칩니다.CMOS 회로 소음 감축 기술의 지속적인 발전으로 고밀도 및 고품질의 CMOS 이미지 센서의 생산에 좋은 조건을 제공합니다.
