시크 결정 성장 오븐 PVT LPE HT-CVD 고품질 시크 단일 결정 성장 방법

시크 결정 성장 오븐 PVT LPE HT-CVD 고품질 시크 단일 결정 성장 방법

실리콘 카바이드 결정 성장 오븐은 높은 품질의 SiC 결정 준비를 달성하는 핵심 장비입니다. 그 중 PVT 방법,LPE 방법과 HT-CVD 방법은 일반적으로 사용되는 세 가지 실리콘 탄화물 단일 결정 성장 방법입니다..

높은 온도에서 시크 파우더를 하강하고 씨앗 결정에 재 결정화함으로써 PVT 방법으로 고 순수성과 고품질의 SIC 단일 결정 성장을 달성 할 수 있습니다.LPE 방법은 실리콘 카바이드 기판에 고품질 및 고 순수성 실리콘 카바이드 크리스탈을 재배하기 위해 액체화면 에피택시 기술을 사용합니다., 이는 생산 속도와 결정 품질을 크게 향상시킬 수 있습니다.HT-CVD 방법으로,고 순수성 및 고 결함성 실리콘 카바이드 결정은 고온에서 고 순수성 가스의 피로리스로 씨앗 결정에 퇴적됩니다..

높은 온도, 높은 진공, 그리고 실리콘 탄화물 단일 결정 성장 오븐의 정밀한 제어우리는 크기와 고품질의 실리콘 카바이드 단일 결정의 효율적이고 안정적인 생산을 달성하기 위해 맞춤형 성장 솔루션을 설계 할 수 있습니다..


특징:

1물리적 증기 전송 (PVT)



● 공정: SiC 분말 은 높은 온도 지역 (>2000°C) 에서 수브림 되고, SiC 가스는 온도 경사선 을 따라 운반 되고, SiC 는 냉각기 꼬리 에서 결정 으로 응고 된다


● 주요 특징:
● 크라이블과 씨앗 기기 같은 핵심 부품은 고순도 그래피트로 만들어집니다.
● 시크 오븐 에는 열 쌍 과 적외선 센서 가 장착 되어 있다.
● 시크 크리스탈 오븐 은 진공 및 무활성 가스 흐름 시스템 을 사용 한다.
● 시크 오븐 은 성장 과정 의 자동 제어 를 달성 하기 위해 고급 프로그래밍 가능한 논리 제어기 (PLC) 시스템 이 장착 되어 있다.
● SiC 오븐의 장기적인 안정적인 작동을 보장하기 위해 시스템은 냉각 및 배기가스 처리 기능을 통합합니다.


● 이점: 장비 비용 이 낮고 구조 가 간단 하다.


● 적용: 고품질 의 SiC 결정 을 제조 한다




2고온 화학 증기 강우 (HTCVD)



● 공정: SiH4, C2H4 및 다른 반응 가스는 원자로 바닥에서 운반 가스를 통과하고 중앙 뜨거운 구역에서 반응하여 SiC 클러스터를 형성합니다.원자로 씨앗 결정 성장의 꼭대기에 sublimate, 공정 온도는 1800-2300°C입니다.


● 주요 특징:
● 고온 증기 퇴적 방법 은 전자기 결합 원리를 사용 합니다.
● 성장 시, 성장 방은 인덕션 코일로 1800°C-2300°C까지 가열 됩니다.
● SiH4+C3H8 또는 SiH4+C2H4 가스가 성장 방으로 안정적으로 공급되며 He와 H2에 의해 운반되고 씨앗 결정 방향으로 위로 운반됩니다.결정 성장에 필요한 Si 소스와 C 소스를 제공, 그리고 씨앗 결정에서 SiC 결정 성장을 실현;
● 씨앗 결정 의 온도 는 SiC 의 증발점 보다 낮다.그래서 실리콘 카바이드의 증기 단계가 씨앗 결정의 하층 표면에 응고하여 순수한 실리콘 카바이드 잉크를 얻을 수 있습니다..


● 장점: 결함 이 적고 순결성 이 높고, 쉽게 도핑


● 적용 방법: 고 순수성 과 고품질 의 실리콘 탄화물 결정 이 만들어졌다





3액체화방법 (LPE)



● 공정: 탄소 실리콘 용액 은 1800°C 에서 함께 용해 되고, 초냉화 된 포화 용액 에서 SiC 결정 이 퇴출 된다


● 주요 특징:
●고품질의 대두성 성장이 이루어지고, 낮은 결함 밀도와 고순도 SiC 단일 결정 층이 얻습니다.
●LPE 방법은 부피층의 성장 속도와 결정 품질을 최적화 할 수 있습니다.
●산업용 대용량 생산은 쉽게 가능하며, 성장 조건은 상대적으로 완만하며, 장비 요구는 낮다.


● 이점: 성장 비용 이 낮고 결함 밀도 가 낮다


● 응용:실리콘 카바이드 기판에 고품질의 실리콘 카바이드 단일 결정 층의 대각 자원의 성장은 고성능 전자 장치를 제조 할 수 있습니다.

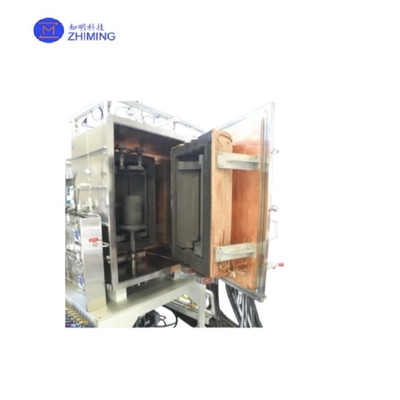

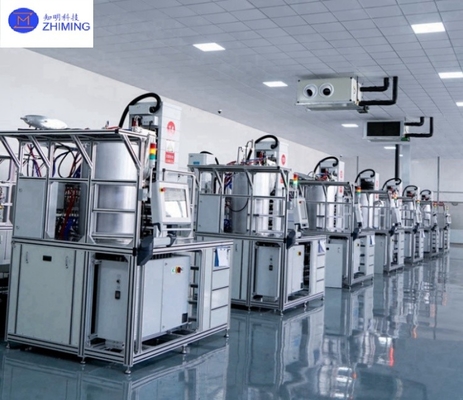

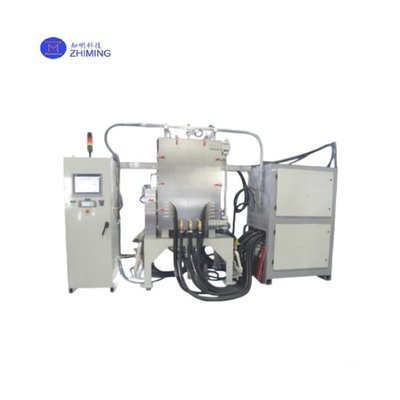

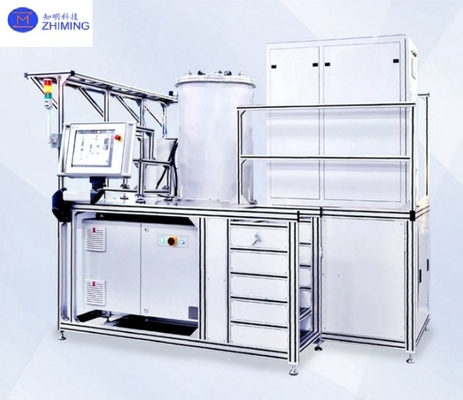

실리콘 카비드 단일 결정 성장 오븐 디스플레이:
