제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: SIC 3C-N
지불 및 배송 조건
가격: by case
지불 조건: T/T
공급 능력: 1000개 pc / 달
폴리타입: |
3C-N |
모스 경도: |
≈9.2 |
밀도: |
2.36 g/cm3 |
저항률: |
≤0.1 Ω.cm |
표면 배향: |
축 : <111> ± 0.5 ° |
경직성: |
광택 ra≤1 nm |
포장: |
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너 |
적용: |
UV LED 및 레이저 다이오드 |
폴리타입: |
3C-N |
모스 경도: |
≈9.2 |
밀도: |
2.36 g/cm3 |
저항률: |
≤0.1 Ω.cm |
표면 배향: |
축 : <111> ± 0.5 ° |
경직성: |
광택 ra≤1 nm |
포장: |
멀티 웨이퍼 카세트 또는 단일 웨이퍼 컨테이너 |
적용: |
UV LED 및 레이저 다이오드 |

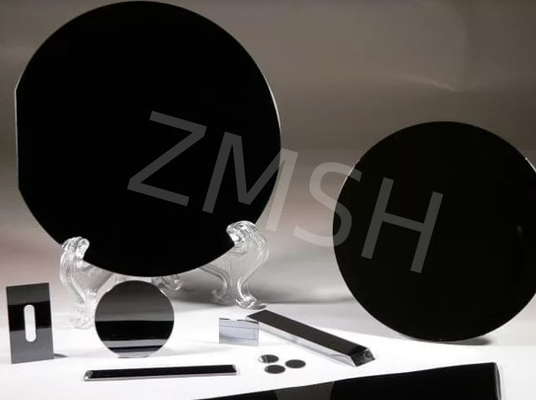

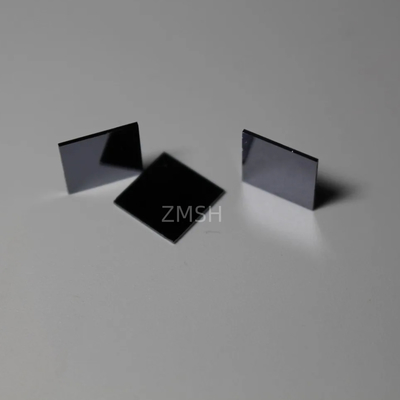

3C-N형 실리콘 카비드 (SiC) 기판은 3C가 정육면 결정체계를 나타내는 정육면 결정체 구조를 가진 반도체 물질입니다."N형"은 질소 (N) 원자를 합성하여 형성된 N형 반도체를 의미합니다.이 기판 소재는 반도체 산업에서 중요한 역할을합니다. 특히 고온, 고압 및 고 주파수 성능이 엄격히 요구되는 응용 분야에서.
실리콘 카바이드 (SiC) 기판은 최근 개발 된 광대역 간격 반도체의 핵심 재료이며, 주로 마이크로 웨브 전자, 전력 전자 및 기타 분야에서 사용됩니다.그것은 넓은 대역 간격 반도체 산업 사슬의 최전선이며 기본 및 핵심 재료입니다.실리콘 카바이드 기판은 다양한 결정 구조를 가지고 있으며, 가장 일반적인 것은 육각형 α-SiC (예를 들어 4H-SiC, 6H-SiC) 및 큐브 β-SiC (즉 3C-SiC) 이다.
1높은 전자 이동성:3C-SiC는 상대적으로 높은 전자 이동성을 가지고 있으며, 이는 고속 전자 신호 처리에서 이점을 제공합니다. 구체적으로 전자 이동성은 약 1100 cm ^ 2 / V · s에 도달 할 수 있습니다.이것은 실리콘과 같은 전통적인 반도체 물질보다 훨씬 높습니다..
2작은 밴드 간격:4H-SiC 및 6H-SiC와 같은 다른 결정성 실리콘 탄화물 유형과 비교하면 3C-SiC는 더 작은 대역 간격 (약 2.36 eV) 을 가지고 있습니다.이 기능은 3C-SiC 장치가 더 작은 FN 터널 전류와 산화질 층 준비에서 더 높은 신뢰성을 갖도록합니다., 이는 장치 제품의 생산성을 향상시키는 데 도움이됩니다.
3높은 열전도:실리콘 카바이드 물질은 일반적으로 높은 열전도성을 가지고 있으며 3C-SiC는 예외가 아닙니다. 높은 열전도성은 고전력 응용 프로그램에서 열을 더 잘 분산시키는 데 도움이됩니다.열 축적을 줄이고 냉각 시스템에 대한 의존도를 줄이는 것, 따라서 장치의 효율성과 신뢰성을 크게 향상시킵니다.
4- 고분열 전기장3C-SiC의 붕괴 전기장 강도 또한 상대적으로 높으며 고전압을 깨지지 않고 견딜 수 있습니다.이 특성은 고전압 전력 전자제품에 잠재적인 응용 가치를 가지고 있습니다.

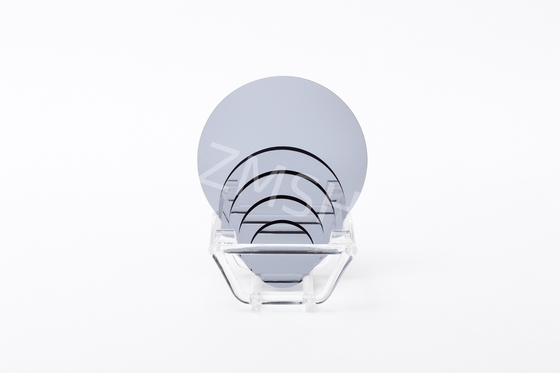

6 인치 지름의 실리콘 카비드 (SiC) 기판 사양
| 等级등급 |
精选级 (精选级)Z 级) MPD 생산량 0 등급 (Z) 등급) |
工业级 (산업급)P级) 표준 생산 등급 (P) 등급) |
テスト級D级) 덤비 등급 (D 등급) |
||
| 직경 지름 | 145.5mm~150.0mm | ||||
| 厚度 두께 | 350μm ± 25μm | ||||
| 晶片方向 웨이퍼 방향 |
- 오ff축: 4H/6H-P의 경우 2.0°-4.0° [1120] ± 0.5° |
||||
| 微管密度 ※ 마이크로 파이프 밀도 | 0cm-2 | ||||
| 전기 阻 率 ※ 저항성 | p형 4H/6H-P | ≤0.1 Ω cm | ≤0.3 Ω cm | ||
| n형 3C-N | ≤0.8mΩ cm | ≤ 1m Ω cm | |||
| 主定位边方向 기본 평면 방향 | 4H/6H-P |
- {1010} ± 5.0° |
|||
| 3C-N |
- {110} ± 5.0° |
||||
| 主定位边长度 기본 평면 길이 | 32.5mm ± 2.0mm | ||||
| 次定位边长度 2차 평면 길이 | 180.0 mm ± 2.0 mm | ||||
| 次定位边方向 2차 평면 방향 | 실리콘 위면: 90° CW. 프라임 평면 ± 5.0° | ||||
| 边缘除除 Edge 배제 | 3mm | 6mm | |||
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp | ≤2.5μm/≤5μm/≤15μm/≤30μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ 거칠성 | 폴란드 Ra≤1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| 边缘裂纹 (强光灯观测) 고강도 빛에 의한 가장자리 균열 | 아무 것도 | 누적 길이 ≤ 10mm, 단장 ≤ 2mm | |||
| 六方空洞 (六方空洞) 强光灯测 (강光灯测) ※ 고강도 빛에 의해 헥스 판 | 누적 면적 ≤0.05% | 누적 면적 ≤0.1% | |||
| 多型 ((强光灯观测) ※ 고강도 빛에 의한 다형 영역 | 아무 것도 | 누적 면적≤3% | |||
| 目测包裹物 (日光灯观测) 시각적 탄소 포함 | 누적 면적 ≤0.05% | 누적 면적 ≤3% | |||
| 面划痕 ((强光灯观测) # 실리콘 표면 고강도 빛에 의해 긁힌다 | 아무 것도 | 누적 길이≤1 × 웨이퍼 지름 | |||
| 崩边 ((强光灯观测) 에드지 칩 | 허용되지 않는 것 ≥0.2mm 너비와 깊이 | 5개 허용, 각각 ≤1mm | |||
| 표면 오염물 (강광등 관찰) 고 강도의 실리콘 표면 오염 | 아무 것도 | ||||

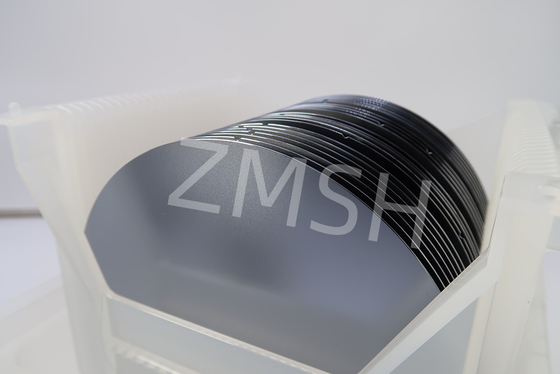

| 包装 포장 | 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너 | ||||
참고:
※ 엣지 배제 영역을 제외한 전체 웨이퍼 표면에 결함 제한이 적용됩니다.
1전력전자:
· SiC MOSFET:3C-N형 실리콘 카바이드 기판은 SiC MOSFET (실리콘 질산화금속 산화물 현장 효과 트랜지스터) 를 제조하는 데 사용할 수 있으며, 고전압, 고전류,빠른 전환 애플리케이션전통적인 실리콘 MOSFET에 비해 SiC MOSFET는 더 낮은 켜고 끄는 손실과 전환 손실을 가지고 있으며 더 높은 온도와 전압에서 안정적으로 작동 할 수 있습니다.
· SiC 다이오드:3C-SiC 기판은 또한 HVDC 전원 공급 장치의 스위치 속도와 전체 시스템 변환 효율을 크게 향상시킬 수 있는 SiC 다이오드 제조에 사용될 수 있습니다.인버터 및 기타 시스템.
2RF 및 통신 장치:
· SiC HEMT:RF 전력 증폭기에서 3C-N 실리콘 카바이드 기판은 SiC HEMT (고전자 이동성 트랜지스터) 를 제조하는 데 사용할 수 있습니다.SiC HEMT는 매우 높은 주파수에서 안정적으로 작동 할 수 있으며 5G 통신 및 위성 통신과 같은 고속 데이터 전송 시나리오에 적합합니다.동시에 낮은 손실 특성으로 에너지 소비를 줄이고 네트워크 성능을 향상시킵니다.
3자동차 전자제품:
· 전기차와 자율주행:전기차와 자율주행 기술의 발달로 인해 높은 전력 밀도, 우수한 열 관리 기능, 그리고 오래 사용할 수 있는 전자 장치에 대한 수요가 증가하고 있습니다.높은 온도 안정성 때문에, 높은 열 전도성과 방사능 저항성, 3C-N SIC 기판은 전기 차량 전력 변환 시스템, 배터리 관리 시스템 (BMS) 에서 광범위한 응용 프로그램을 가지고 있습니다.탑재 충전기와 인버터, 그리고 자율주행 시스템을 위한 센서.
4광전자 장치:
· UV LED 및 레이저 다이오드:자외선 LED 및 레이저 다이오드에서 3C-SiC 기판은 더 나은 빛 출력 효율과 열 전도성을 제공하여 장치의 광적 성능과 신뢰성을 최적화합니다.이것은 3C-SiC를 잠재적으로 살균과 같은 분야에서 유용하게 만듭니다., 공기 정화, 의료 탐지, 레이저 기술.
1. 질문: SIC 기판 유형 3C-N의 장점은 전력 전자 분야에서 무엇입니까?
A: 전력전자 분야에서, 3C-N형 실리콘 탄화물 기판은 낮은 저항성과 높은 전자 이동성을 가지고 있습니다.이는 전력 손실을 크게 줄이고 장치의 전환 속도와 효율성을 향상시킬 수 있습니다..
2질문: 3C-SiC와 다른 결정적 실리콘 탄화수소 사이의 차이점은 무엇입니까?
A: 3C-SiC는 정육면 격자 구조를 가진 유일한 실리콘 탄화물 결정 형태이며 일반적인 4H와 6H 결정에 비해 전자 이동성이 높습니다.하지만 결정의 안정성은 상대적으로 낮고 결함 밀도는 더 높습니다..
