제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
모델 번호: GaAs 웨이퍼
지불 및 배송 조건
소재: |
갈륨 비소화물 |
크기: |
3인치/ 4인치/ 6인치 |
두께: |
맞춤형 |
도펀트: |
규소/아연 |
배향: |
<100> |
종류: |
프라임 |
소재: |
갈륨 비소화물 |
크기: |
3인치/ 4인치/ 6인치 |
두께: |
맞춤형 |
도펀트: |
규소/아연 |
배향: |
<100> |
종류: |
프라임 |

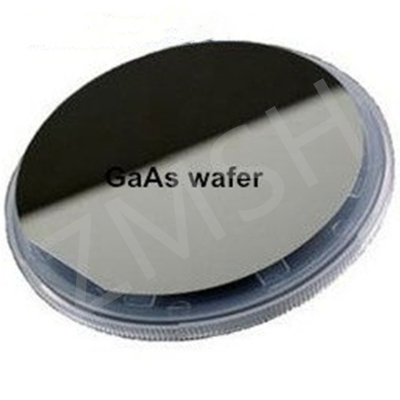

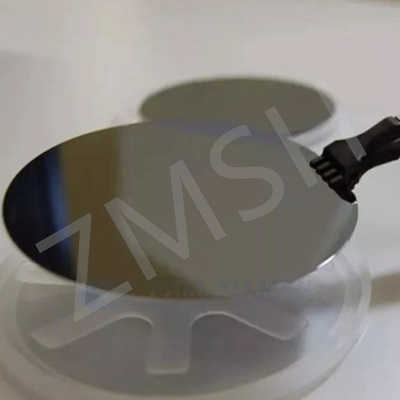

2인치 갈륨 아르세나이드 웨이퍼 LD 레이저 다이오드, 반도체 에피타시얼 웨이퍼, 3인치 GaAs 웨이퍼, GaAs 싱글 크리스탈 웨이퍼반도체 웨이퍼, 갈륨 아르세나이드 레이저 에피타시얼 웨이퍼
GaAs 레이저 에피타시얼 웨이퍼의 특징
- 가아스 웨이퍼를 제조하는데 사용한다.
- 디자인 아트워크와 맞춤형을 지원
- 직접 반구 틈, 효율적으로 빛을 방출, 레이저에 사용됩니다.
- 0.7μm에서 0.9μm의 파장 범위에서, 양자 우물 구조
- MOCVD 또는 MBE, 에칭, 금속화 및 포장 등의 기술을 사용하여 장치의 최종 형태를 얻습니다.
GaAs 레이저 에피타시얼 웨이퍼의 설명
갈륨 아르세나이드 (GaAs) 에피탈시얼 웨이퍼는 광전자 및 고주파 전자 장치에서 널리 사용되는 중요한 반도체 재료입니다.
그것은 밸륨 아르세나이드 기판에서 대동성 성장 기술을 통해 재배되며 우수한 광 전자 특성을 가지고 있습니다.
직접 대역 간격 특성은 GaAs를 특히 빛 방출 다이오드 (LED) 와 레이저 다이오드 (LD) 에서 두드러지게 만듭니다.효율적으로 빛을 방출할 수 있고 광 통신 및 디스플레이 기술에 적합합니다..
실리콘과 비교하면 GaAs는 전자 이동성이 높으며 더 빠른 스위칭 속도를 지원할 수 있으며, 이는 특히 전파 (RF) 및 마이크로파 장치에 적합합니다.
또한, GaAs 대동맥 웨이퍼는 고온 환경에서 좋은 안정성과 낮은 노이즈 특성을 나타내며 다양한 고전력 및 고주파 애플리케이션에 적합합니다.
제조 과정에서 일반적으로 사용되는 부피성 성장 기술은 금속 유기 화학 증기 퇴적 (MOCVD) 및 분자 빔 부피성 (MBE),고품질과 균일성을 보장하는.
제조 후, GaAs 대동성 웨이퍼는 고성능 전자 및 광 전자 장치를 형성하기 위해 발열, 금속화 및 포장과 같은 과정을 거친다.
과학과 기술의 발전과 함께 GaAs 대동성 웨이퍼의 응용 분야는 특히 광 통신, 태양 전지 및 센서 분야에서 계속 확대되고 있습니다.넓은 시장 전망.
더 많은 GaAs 레이저 에피타시얼 웨이퍼에 대해
GaAs 기판의 선도적인 공급업체로서 ZMSH는 Epi 준비 된 갈륨 아르세나이드 (GaAs) 웨이퍼 기판 제조에 특화되어 있습니다.
우리는 다양한 종류를 제공합니다. 반도체 n형, C형, p형 웨이퍼를 포함하여
우리의 GaAs 기판의 저항성은 사용 된 도핑 물질에 따라 다릅니다. 실리콘 도핑 또는 아연 도핑 웨이퍼는 저항 범위가 (0.001~0.009) ohm·cm,탄소 도핑 웨이퍼는 ≥ 1 × 10^7 오름·cm의 저항성을 가지고 있습니다..
우리의 GaAs 웨이퍼는 (100) 및 (111) 의 결정 지향과 2 °, 6 ° 또는 15 °의 (100) 지향 허용량으로 제공됩니다.
우리의 GaAs 웨이퍼에 대한 에치 핏 밀도 (EPD) 는 일반적으로 LED 애플리케이션에 대한 <5000/cm2 및 레이저 다이오드 (LD) 및 마이크로 전자 장치에 대한 <500/cm2입니다.
GaAs 레이저 에피타시얼 웨이퍼의 세부 사항
| 매개 변수 | VCSEL | PD |
| 비율 | 25G/50G | 10G/25G/50G |
| 파장 | 850nm | / |
| 크기 | 4인치/6인치 | 3인치/4인치/6인치 |
| 하위 모드 허용 | ±3% 내 | |
| 캐비티 모드 동일성 | ≤ 1% | |
| 도핑 수준 허용 | ±30% 내 | |
| 도핑 수준 균일성 | ≤10% | |
| PL 파장 균일성 | STD.Dev 2nm @inner 140mm 보다 낫습니다 | |
| 두께 균일성 | ±3% 이상 @내쪽 140mm | |
| 몰 분수 x 허용량 | ±0 이내03 | |
| 몰 분수 x 균일성 | ≤0.03 | |
다른 GAA 표본레이저 에피타시얼 웨이퍼
비슷한 제품 추천
1.2" S 도핑된 GaP 반도체 EPI 웨이퍼 N 타입 P 타입 250um 300um 빛 방출 다이오드
2.2" 3" FZ SiO2 싱글 크리스탈 IC 칩 100um 200um 건조 젖은 산화층 100nm 300nm
FAQ
1Q: 다른 웨이퍼와 비교하면 비용에 대해 어떻게 생각하십니까?
A: GaAs 레이저 엑시얼 웨이퍼는 실리콘 웨이퍼와 다른 반도체 물질보다 더 비싼 경향이 있습니다.
2Q: GAA의 미래 전망은 어떨까요?레이저 에피타시얼웨이퍼?
A: GaAs 레이저 에피타시얼 웨이퍼의 미래 전망은 상당히 유망합니다.
