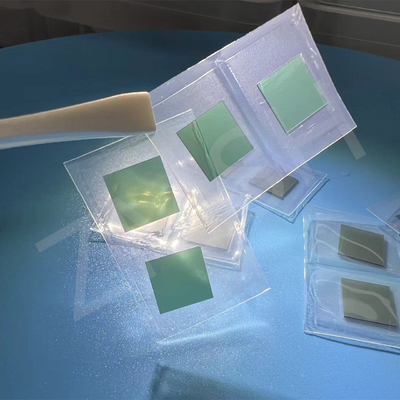

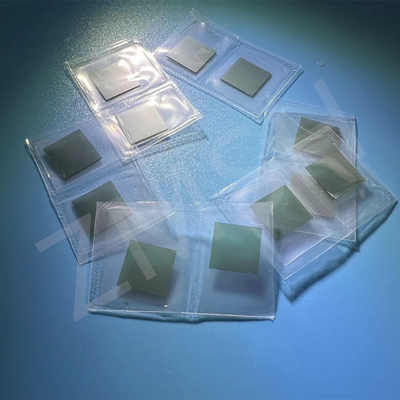

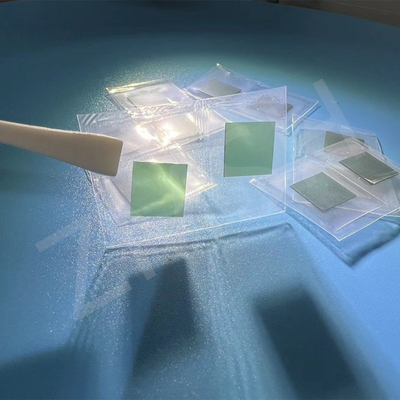

제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
모델 번호: SiC 기판
지불 및 배송 조건
배달 시간: 2-4 주
지불 조건: T/T
소재: |
SiC 단결정 |
종류: |
앤형 |
등급: |
프라임/더미 등급 |
밀도: |
3.2 g/cm3 |
크기: |
5mm*5mm |
배향: |
<1120> |
소재: |
SiC 단결정 |
종류: |
앤형 |
등급: |
프라임/더미 등급 |
밀도: |
3.2 g/cm3 |
크기: |
5mm*5mm |
배향: |
<1120> |
반 단열 SiC에 Si 화합물 웨이퍼, SiC 웨이퍼, 실리콘 탄화물 웨이퍼, 화합물 웨이퍼, SiC에 Si 화합물 기판, 실리콘 탄화물 기판, 프라임 등급, 덤미 등급, 사각형 SiC, 2인치, 4인치,6인치 8인치 12인치 4H-N, 6H-N, 4H-SEMI
- 디자인 아트워크와 맞춤형을 지원
- 사용SiC 단결 결정제조 (실리콘 카바이드 싱글 크리스탈)
- 높은 성능, 높은 강도 9.2, 착용 저항성
-넓은 대역 간격과 높은 전자 이동성
-널리 사용전력전자, LED, 센서 등과 같은 기술 분야
SiC 기판은 우수한 전기 및 열 특성을 가진 넓은 대역 반도체 물질인 실리콘 탄화물 (SiC) 으로 만든 웨이퍼를 의미합니다.
4H-N SiC는 실리콘 카바이드 폴리 타입의 4H 결정 구조에 속하는 실리콘 카바이드 물질이다.
그 "N"은 전자 전도성을 가진 N형 반도체 소재라는 것을 나타냅니다.
4H 구조는 4층의 겹겹이 쌓인 육각형 결정 구조입니다.
이 독특한 결정 구조로 인해 고전력 및 고주파 전자 장치의 응용은 매우 주목됩니다.
4H-N SiC는 넓은 대역 간격 (약 3.26 eV) 을 가지고 있으며 높은 온도에서도 안정적으로 작동 할 수 있으므로 극단적인 환경에서 전자 장치에 적합합니다.
그 폭이 넓으면 열 안정성이 좋고 방사능 저항성이 뛰어나죠.특히 매우 높은 물질 안정성을 요구하는 항공우주 및 핵 에너지와 같은 경우에 적합합니다..
또한, 4H-N SiC는 더 높은 전자 이동성과 더 높은 분해 전기장 강도를 가지고 있으므로 전력 반도체, 전파 장치,전기차와 같은 고효율 에너지 및 전자 장치.
뛰어난 물리적 특성으로 인해 미래의 고효율 전자 시스템에서 중요한 재료로 사용되며 효율과 성능을 크게 향상시킬 수 있습니다.
| 등급 | 생산급 | 덤비 등급 | |
| 직경 | 1500.0mm +/- 0.2mm | ||
| 두께 | 500um +/- 25um 4H-SI350 um +/- 25um 4H-N | ||
| 웨이퍼 방향 | 축: <0001> 4H-SIOFF 축의 경우 +/- 0.5도: 4H-N 축의 경우 <11-20> 쪽의 경우 +/- 0.5도 | ||
| 마이크로 파이프 밀도 (MPD) | 5cm-2 | 30cm-2 | |
| 도핑 농도 | N형: ~ 1E18/cm3SI형 (V형): ~ 5E18/cm3 | ||
| 기본 평면 (N형) | {10-10} +/- 5.0도 | ||
| 기본 평면 길이 (N형) | 47.5mm +/- 2.0mm | ||
| 노치 (반 단열형) | 톱니 | ||
| 가장자리 배제 | 3mm | ||
| TTV/Bow/Warp | 15um /40um /60um | ||
| 표면 거칠성 | 폴란드 Ra 1 nm | ||
| CMP Ra 0.5 nm Si 표면 | |||
이쪽은 2인치입니다
1.4인치 3C N형 SiC 기판 실리콘 탄화물 기판 두꺼운 350um 프라임 등급
2.4H-SEMI 실리콘 카비드 SiC 기판 2 인치 두께 350um 500um Prime Grade Dummy Grade SiC 웨이퍼
FAQ
1.Q:4H-N SiC를 개인적으로 사용할 수 있나요?
답: 네, 4H-N SiC를 직접 사용할 수 있지만, 4H-N SiC를 안전하게 다루고 사용할 수 있는 필요한 지식과 장비, 그리고 예산이 있는지 확인하십시오.
2.Q: 4H-N SiC의 미래 전망은 무엇입니까?
A: 4H-N SiC의 미래 전망은 고전력 전자제품, 전기차,그리고 다음 세대의 반도체 기술 때문에 우수한 전기 및 열 특성.
