제품 상세정보
원래 장소: 중국
브랜드 이름: ZMSH
인증: ROHS
모델 번호: 갭
지불 및 배송 조건
최소 주문 수량: 25 PC
가격: 협상 가능
포장 세부 사항: 주문 제작된 박스
배달 시간: 30 일 만에
지불 조건: T/T
소재: |
갭 |
직경: |
2'4'6'8' |
두께: |
175mm 225mm |
도펀트: |
Ｓ |
등급: |
A |
배향: |
(111) A 0°+02 |
날실: |
10 um |
활: |
10 um |
TTV: |
10 um |
소재: |
갭 |
직경: |
2'4'6'8' |
두께: |
175mm 225mm |
도펀트: |
Ｓ |
등급: |
A |
배향: |
(111) A 0°+02 |
날실: |
10 um |
활: |
10 um |
TTV: |
10 um |

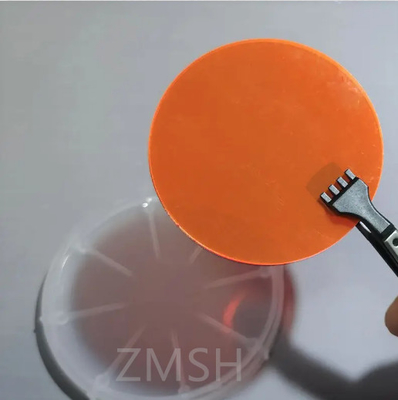

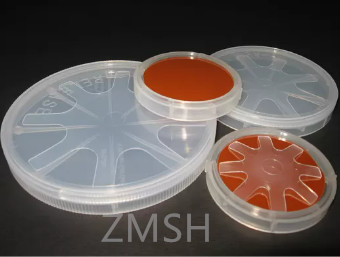

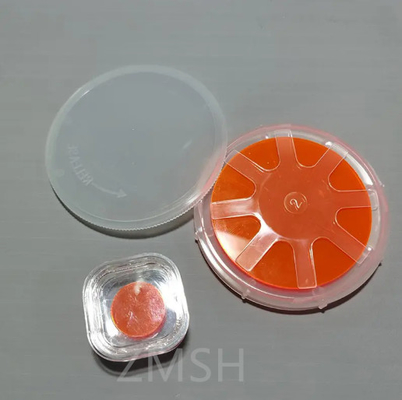

2S 도핑 된 GaP 반도체 EPI 웨이퍼 N 타입 P 타입 250um 300um 빛 방출 다이오드
설명:
갈륨 인산화물 (GaP) 은 그룹 III-V 화합물이다. 외관은 주황색-붉은 투명한 결정이다. 갈륨 인산화물은 값싼 빨간색을 만들기 위해 사용됩니다.초록색 및 주황색 빛 방출 다이오드, 저~중등 밝기높은 전류에서 그 수명은 짧고, 그 수명은 또한 온도에 매우 민감합니다.갈륨 엽수화물 (GaP) 은 2의 간접 에너지 격차를 가진 무기 화합물과 반도체 물질입니다..26eV (300K). 폴리 크리스탈린 물질은 밝은 오렌지색이다. 갈륨 인산은 냄새가 없으며 물에 녹지 않습니다. N형 반도체가 되기 위해서는 황 또는 텔루륨이 도핑되어야합니다.그리고 P형 반도체를 만들기 위해, 아연은 약물로 되어 있어야 합니다.
특징:
반도체 물질 갈륨 엽수화물 (Gap) 은 방온에서 갈륨 (Ga) 과 엽소 (P) 합성 III-V 그룹 화합물 반도체로 구성되어 있습니다.순도가 높은 것은 오렌지색, 빨간색 투명한 고체입니다, 갈륨 포스피드는 반도체 가시광선 발광 장치의 생산에 중요한 재료로, 주로 직선기, 트랜지스터, 빛 가이드,레이저 다이오드 및 냉각 요소갈륨 포스피드 및 갈륨 아르세나이드 는 전광 성질을 가진 반도체이며 게르마늄과 실리콘 다음으로 3세대 반도체라고 불리는 것입니다.갈륨 아르세나이드 LED는 높은 양자 효율을 가지고 있습니다., 콤팩트하고 간단한 장치 구조, 높은 기계적 강도 및 긴 서비스 수명, 그리고 "광 전화"에서 사용할 수 있습니다.
매개 변수
| 부문 | 매개 변수 |
| 색상 | 투명한 오렌지 빨간색 |
| 직경 | 50.6+03 |
| 두께 | 175 225 |
| 도판트 | S |
| 밀도 |
4.138g/cm3 |
| 녹는점 |
1477 °C |
| 성장 방법 | LEC |
| 용해성 | 용해성 |
| 방향성 | (111) A 0°+02 |
| 굴절 지수 | 4.3 |
| 워프 | 10m |
| 굴복 | 10m |
| TTV | 10m |
| 등급 | A |
적용:
인디움 인화물 (InP) 은 III ~ V 화합물이며, 스파레리트 결정 구조, 5.87 × 10-10 m의 격자 상수, 1.34 eV의 대역 간격, 방온에서 3000 ~ 4500 cm2 / (V.S) 의 이동성이 있습니다.InP 결정은 많은 장점을 가지고 있습니다., 높은 포화 전자 이동 속도, 강한 방사선 저항, 좋은 열 전도성 및 높은 광 전기 변환 효율과 같이 광 통신에 널리 사용됩니다.고주파 밀리미터파 장치미래에는 부품 수요가 5G 통신의 응용 프로그램을 연결할 것입니다.고속의 특성을 가진 자동차 전자제품 및 광통신, 고 주파수 및 고 전력, 그리고 두 번째와 세 번째 세대의 복합 반도체는 실리콘 반도체의 무어의 법칙을 깨는 것으로 예상됩니다.
다른 제품:
FAQ
Q: 브랜드 이름은 무엇입니까S 도프 된 GAP?
A: 브랜드 이름S 도프 된 GAPZMSH입니다.
Q: 인증은 무엇입니까?S 도프 된 GAP?
A: 인증S 도프 된 GAPROHS입니다.
Q: 원산지는 어디인가요?S 도프 된 GAP?
A: 원산지S 도프 된 GAP중국입니다.
Q: MOQ는 무엇입니까?S 한 번에 GaP를 도프했습니다.?
A: MOQS 도프 된 GAP한 번에 25개입니다.
