| 원래 장소 | 중국 |
| 브랜드 이름 | SICC |
| 인증 | CE |
| 모델 번호 | 4h 엔 |

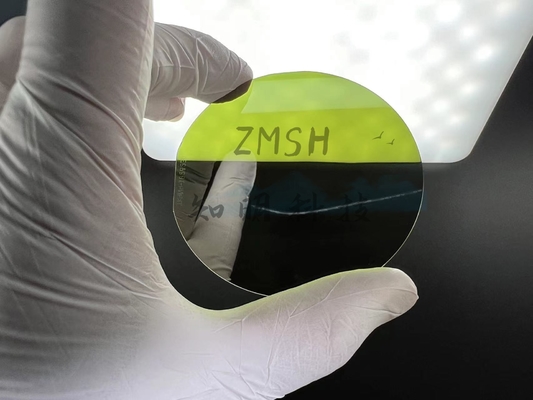

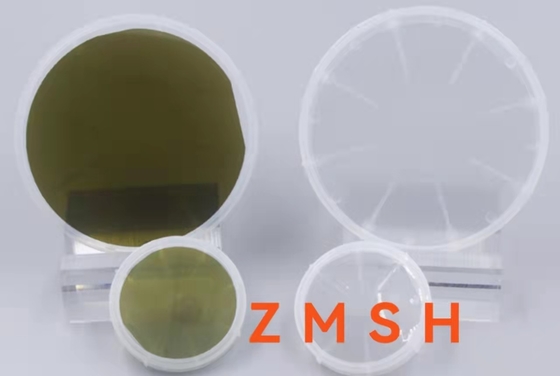

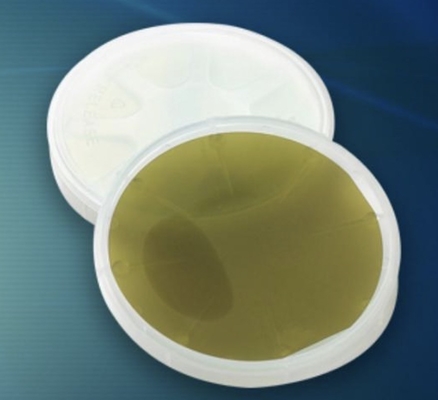

2 인치 dia50.8mm 330μm 두께 4H-N 타입 SiC 기판 생산 등급
2 n형인 인치 탄화 규소 웨이퍼 6H 또는 4H 또는 반보온 SiC 기판
4H-N SiC 기판 2를 격리하는 타입 / 세미는 3 인치 6 인치 탄화 규소 웨이퍼로 조금씩 움직입니다
SiC 기질<基質>이 무엇입니까
SiC 기판은 우수한 전기적이고 열 속성을 가지는 넓은 대역 간격 반도체 물질인 탄화규소 (SiC)로 만들어진 웨이퍼를 언급합니다. SiC 기판은 일반적으로 SiC 또는 다른 재료의 에피택셜 층의 성장을 위한 플랫폼으로서 사용되며, 그것이 고전력 트랜지스터, 쇼트키 다이오드, UV 광검출기와 LED와 같은 다양한 전자적이고 광 전자 장치를 제조하는데 사용될 수 있습니다.
더 높은 항복 전압과 높은 열전도율과 더 높은 최대 작업 온도를 포함하여 SiC 기판은 그들의 우수 특성으로 인해 고전력과 고온 전자공학 응용을 위해 실리콘과 같은, 다른 반도체 물질 위에서 선호됩니다. SiC 장치는 자동차와 항공 우주와 에너지 응용에서와 같이 그들을 극한 환경의 용도에 적합하게 한 실리콘 기반 장치 보다 매우 더 높은 온도에 작동할 수 있습니다.
애플리케이션
III-V 질화물 증착
광 전자 장치
고전력 장치
고온 장치
고주파 전원 장치
상술
| 등급 | 생산 등급 | 조사 등급 | 가짜 등급 | |
| 지름 | 50.8 밀리미터 +/- 0.38 밀리미터 | |||
| 두께 |
n형 330 um +/- 25 um 반 절연 250 um +/- 25 um |
|||
| 웨이퍼 방향 |
계속 주축 : <0001> 6H-N /4H-N /4H -SI /6H-SI를 위한 +/- 0.5 deg 축 이탈 : 4.0 4H-N /4H -SI를 위한 <11-20> +/-0.5 deg를 향한 deg |
|||
| 마이크로파이프 비중 (MPD) | 5 센티미터-2 | 15 센티미터-2 | 30 센티미터-2 | |
|
전기 고유 저항 (옴-센티미터) |
4H-N | 0.015~0.028 | ||
| 6H-N | 0.02~0.1 | |||
| 4/6H-SI | >1E5 | (90%) >1E5 | ||
| 도핑농도 |
n형 : ~ 1E18/cm3 (V-도핑된) SI 타입 : ~ 5E18/cm3 |
|||
| 1차 플래트 | {10-10} +/- 5.0 deg | |||
| 1차 플래트 길이 | 15.9 밀리미터 +/- 1.7 밀리미터 | |||
| 2차 플래트 길이 | 8.0 밀리미터 +/- 1.7 밀리미터 | |||
| 2차 플래트 배향 | 실리콘 페이스 업 : 중요한 플랫 +/- 5.0 deg로부터의 90 deg CW | |||
| 에지 배제 | 1 밀리미터 | |||
| TTV / 활 / 날실 | 15 um / 25 um / 25 um | |||
| 조도 | Ｃ 표면 위의 광학 폴란드 Ra 1 nm | |||
| si 면 위의 CMP Ra 0.5 nm | ||||
| 결함은 고강도 빛에 의해 면밀히 살피었습니다 | 어떤 것 | 어떤 것 | 허락된 1, 1 밀리미터 | |
| 마법 플레이트는 고강도 light*에 의해 면밀히 살피었습니다 | 누적 면적 1 % | 누적 면적 1 % | 누적 면적 3 % | |
| 폴리타입 지역은 고강도 light*에 의해 면밀히 살피었습니다 | 어떤 것 | 누적 면적 2 % | 누적 면적 5% | |
| 스크래치는 고강도 light**에 의해 면밀히 살피었습니다 |
1 웨이퍼 직경에 대한 3 스크래치 점진적 길이 |
1 웨이퍼 직경에 대한 5 스크래치 점진적 길이 |
1 웨이퍼 직경에 대한 8 스크래치 점진적 길이 |
|
| 에지 치핑 | 어떤 것 | 각각 3 허락된, 0.5 밀리미터 | 각각 5 허락된, 1 밀리미터 | |
| 고강도 빛에 의해 조사되는 것으로서의 표면오염 | 어떤 것 | |||
산업적 체인
탄화규소 SiC 산업적 체인은 기판 재료 준비, 에피택셜 층 성장, 장치 제작과 하류 앱으로 분할됩니다. 탄화규소 단결정은 보통 물리적 증기 전달 (PVT 방법)에 의해 준비되고 그리고 나서 에피 시트가 기판에 화학적 증기 증착 (CVD 방법)에 의해 발생되고 관련 장치가 마침내 만들어집니다. SiC 장치의 산업적 체인에서, 기판 제조 기술의 어려움 때문에, 산업적 체인의 가치는 주로 상류 기판 링크에 집중됩니다.
ZMSH 회사는 공급하고 SiC가 웨이퍼로 만드는 100 밀리미터와 150 밀리미터를 제공합니다. 그것의 견고성 (SiC가 세계에서 가장 두번째로 단단한 물질입니다)과 열과 고전압 해류 하에 안정으로, 이 물질은 넓게 여러 산업에서 사용되고 있습니다.
프라이스
ZMSH 회사는 6 (6) 인치 직경에 고급 품질 SIC 웨이퍼와 실리콘 탄소 결정 기판의 시장의 최상의 가격을 올려 제공합니다. 우리의 프라이스 정합 정책은 당신에게 비슷한 상술과 SiC 크리스털 제품의 최상의 가격을 보증합니다. 당신의 인용문을 얻기 위한 오늘 접촉 미국.
특화
쿠스토미즈드 SiC 결정 제품은 고객의 특별한 요구조건과 상술을 충족시킨다고 될 수 있습니다.
에피웨이퍼는 또한 요청하는 대로 맞춤형.
FAQ
큐 : 무엇이 웨이어브 선적과 비용과 임금 용어입니까 ?
한 :(1) 우리는 사전에 50% 전신환을 받아들이고, DHL, 페덱스, EMS 기타 등등에 의해 배달 전에 50%를 남겼습니다.
(2) 만약 당신이 당신 자신의 명시 계좌를 가지고 있다면, 그것이 큽니다.그렇지 않다면, 우리는 당신이 그들을 수송할 수 있도록 도와 줄 수 있습니다.
화물은 실제 정착에 따라 있습니다.
큐 : 당신의 MOQ가 무엇입니까?
한 : (1) 목록을 위해, MOQ는 3 PC입니다.
(2) 맞춤 제작품을 위해, MOQ는 위로 10 PC입니다.
큐 : 나는 내 필요를 기반으로 제품을 주문 제작할 수 있습니까?
한 : 예, 우리는 당신의 필요를 기반으로 물질, 상술과 모양, 크기를 특화할 수 있습니다.
큐 : 배달 시간이 무엇입니까?
한 : (1) 표준품을 위해
목록을 위해 : 배달은 당신이 주문을 하는 후에 5 평일입니다.
맞춤 제작품을 위해 : 배달은 당신이 주문을 하는 후에 2 또는 3 주 동안입니다.
(2) 특별 모양 상품을 위해, 배달은 당신이 주문을 하는 후에 4 주 노동 시간입니다.
