LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드
  • LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드
  • LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드
  • LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드

LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드

원래 장소 중국
브랜드 이름 zmsh
인증 ROHS
모델 번호 6INCH 갈륨 비소 웨이퍼
제품 상세정보
재료:
단결정 갈륨 비소
산업:
반도체는 ld를 위해 웨이퍼로 만들거나, 이르렀습니다
애플리케이션:
반도체 기판, LED 칩, 광학 유리창, 장치 기판
방법:
CZ
사이즈:
2inch~6inch
두께:
0.425 밀리미터
서피스:
에칭된 cmp /
도핑:
규소 도핑된
MOQ:
10 PC
등급:
조사 등급 / 가짜 등급
하이 라이트:

2 인치 si 도판트 갈륨 비소 웨이퍼

,

양측 사이드 닦은 갈륨 비소 웨이퍼

,

LED 갈륨 비소 기판

제품 설명

2Inch si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드는 주도하는 애플리케이션을 위해 광택이 났습니다
------------------------------------------------------------------------------------------------------------------------------

갈륨 비소 웨이퍼



갈륨 비소는 원자비 1시 1분에 금속 갈륨과 반금속 비소로 구성된 합성물입니다. 그것은 회색 금속성 러스터를 가지고 있고 그것의 결정 구조가 섬아연광 타입입니다. 갈륨 비소는 일찍이 1926년에 합성되었습니다. 그것의 반도체 특성은 1952년에 대한 확신을 굳혔습니다. 갈륨 비소 물질로 만들어진 장치는 좋은 주파수 응답, 고속도와 높은 작동 온도를 가지고 있으며, 그것이 집적 회로 빛 전자 공학의 필요를 충족시켜 줄 수 있습니다. 그것은 현재 가장 중요한 광 전자 재료 그러나 실리콘 재료 뒤에 있는 또한 가장 중요한 마이크로 일렉트로닉 재료입니다, 고주파의 제조에 적합하고, 고속 장치와 회로입니다.



애플리케이션
마이크로 전자공학의 분야에서, 갈륨 비소 고속 디지털회로가 국방에서 큰 중요성의 뿐만 아니라 매트릭스로서의 반 절연한 갈륨 비소에 대한 자위대 할당 비행기 기술이 인 고속, 고주파, 저 전력 소모와 방사 저항의 특성을 가지는 직접 이온 주입에 의해 개발된 모놀리식 회로와 광전 집적 회로와 고전력 장-효과 트랜지스터를 전자레인지로 가열합니다. 그것은 더 시민이고 국가적 경제적 건설에서 사용됩니다. 통신의 분야에서, 반 절연한 갈륨 비소 자료는 최근 몇 년 내에 시민 무선 통신 시장에 의해 가동되는 고주파 통신 장치에서 주로 사용됩니다, 특히 이동 전화 시장, 반 절연한 갈륨 비소 자료의 시장 규모가 또한 신속히 성장하고 있습니다.

명세서 상세
타입 / 불순물 唵瞋/元素 반 절연한 p형 / 아연 n형 / Si n형 / Si
애플리케이션 用 극소 일레트로닉 이끌립니다 레이저 다이오드
성장법 晶方式 VGF
Diameter 直径 2 , 3 , 4 , 6
배향 晶向 (100)±0.5'
두께 厚度 (um) 350-625um±25um
/의 徹 면 미국 EJ 또는 눈금
캐리어 농도 度 - (0.5-5)*1019 (0.4-4)*1018 (0.4-0.25)*1018
저항률 阻率 (옴-센티미터) >107 (1.2-9.9)*10-3 (1.2-9.9)*10-3 (1.2-9.9)*10-3
이동성 筐移率 (cm2/V.S.) >4000 50-120 >1000 >1500
부식 피치 비중 位密度(/cm2) <5000><5000><5000><500>
TTV 平整度 [P/P] (um) <5>
TTV 平整度 [P/E] (um) <10>
날실 盲度 (um) <10>
서피스는 表面加工을 완성했습니다 P/P, 주가 수익률, E/E

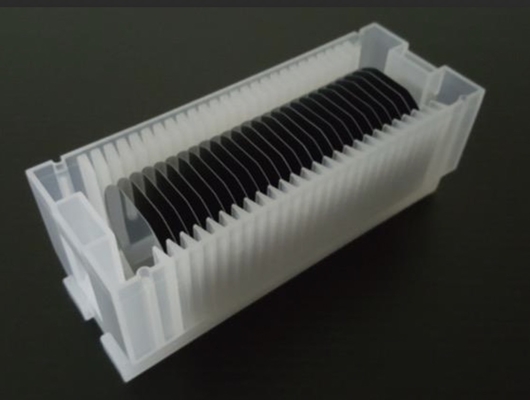

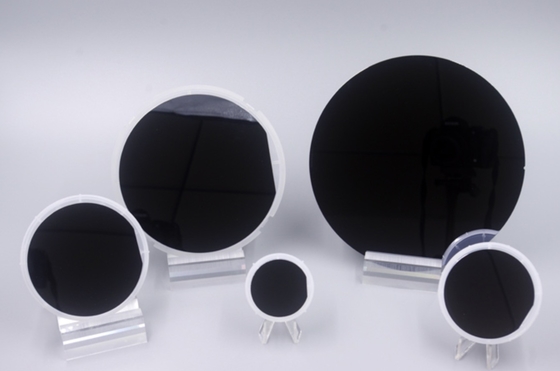

LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드 0LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드 1LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드 2


우리의 ZMKJ에 대하여

ZMKJ는 중국의 최고의 도시인 상하이 시에 살고 우리의 공장이 설립됩니다
2014년에 우시 시에서.우리는 재료의 바리티를 웨이퍼, 기판으로 처리하는 것을 전문으로 합니다
그리고 쿠스티오미즈드 광학유리 parts.components는 넓게 전자공학, 광학에 사용했습니다,
광 전자 공학과 많은 다른 분야. 우리는 또한 밀접하게 많은 국내인 것 함께 일했습니다
그리고 해외 대학, 조사 기관과 회사가 맞춤 제작품을 공급합니다
그리고 그들의 연구 개발 사업을 위한 서비스.
지나서 우리의 모든 고객들과 협력의 좋은 관계를 유지하는 것은 우리의 비전입니다 우리의
좋은 레푸타티아언스. 그래서 우리는 또한 약간의 다른 재료 기판으로서의 다음과 같은을 제공할 수 있습니다 :
LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드 3

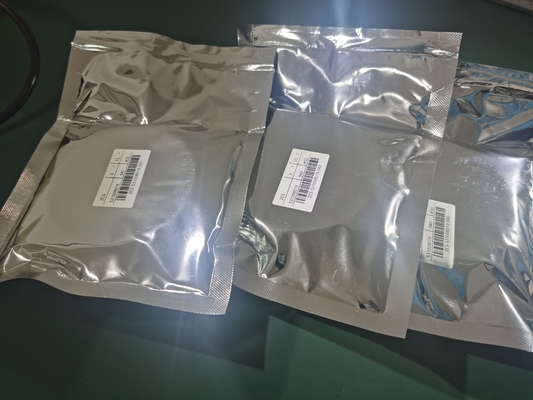

패키징 - 로그스트크스
월드호크는 패키지, 안티 스태틱인 세정, 전기쇼크요법에 대한 세부 사항과 각각 관계가 있습니다 .
제품의 양과 모양에 따르면, 우리는 다른 패키징 공정을 취할 것입니다!
LED에 대해 닦인 2 인치 si 도판트 갈륨 비소 웨이퍼 갈륨 비소 기판 양측 사이드 4
FAQ -
큐 : 당신이 물류관리와 비용을 공급할 수 있는 것?
(1) 우리는 DHL, 페덱스, TNT, UPS, EMS, SF와 지나서 FOB를 받아들입니다
 그리고 배달 전에 50% deposit,50%의 조건을 지불하세요.

큐 : 배달 시간이 무엇입니까?
목록을 위해 : 배달은 주문 뒤에 5 평일입니다.
맞춤 제작품을 위해 : 배달은 주문 뒤에 2 또는 3 주 노동 시간입니다.


큐 : MOQ가 무엇입니까?
(1) 목록을 위해, MOQ는 5 PC입니다.
(2) 맞춤 제작품을 위해 MOQ는 10pcs-30pcs입니다.
큐 : 당신은 물질을 위한 검사 보고서를 합니까?
우리는 자사 제품을 위한 상세 리포트를 공급할 수 있습니다.
