제품 상세정보
원래 장소: 중국
브랜드 이름: zmsh
인증: ROHS
모델 번호: 6INCH 갈륨 비소 웨이퍼
지불 및 배송 조건
최소 주문 수량: 10 PC
가격: by case
포장 세부 사항: 100 등급 세척실에서 PET 필름
배달 시간: 1-4weeks
공급 능력: 500PCS/Month
재료: |
단결정 갈륨 비소 |
산업: |
반도체는 ld를 위해 웨이퍼로 만들거나, 이르렀습니다 |
애플리케이션: |
반도체 기판, LED 칩, 광학 유리창, 장치 기판 |
방법: |
CZ |
사이즈: |
2inch~6inch |
두께: |
0.425 밀리미터 |
서피스: |
에칭된 cmp / |
도핑: |
규소 도핑된 |
MOQ: |
10 PC |
등급: |
조사 등급 / 가짜 등급 |
재료: |
단결정 갈륨 비소 |
산업: |
반도체는 ld를 위해 웨이퍼로 만들거나, 이르렀습니다 |
애플리케이션: |
반도체 기판, LED 칩, 광학 유리창, 장치 기판 |
방법: |
CZ |
사이즈: |
2inch~6inch |
두께: |
0.425 밀리미터 |
서피스: |
에칭된 cmp / |
도핑: |
규소 도핑된 |
MOQ: |
10 PC |
등급: |
조사 등급 / 가짜 등급 |
6 인치당 VGF 성장법 p 형 갈륨 비소 웨이퍼 GaAs 기판
------------------------------------------------------------------------------------------------------------------------------
갈륨 비소 웨이퍼
갈륨 비소 웨이퍼 GaAs 기판 웨이퍼 GaAs 기판 웨이퍼 비소화 갈륨은 고주파, 고전자 이동, 고전자 성능, 낮은 침 소리와 선 장점의 우수 특성과 반도체 물질입니다. 그것은 넓게 광 전자 공학과 마이크로일렉트로닉스 업계에서 사용됩니다. 광전자공학산업에서, GaAs 기판 웨이퍼는 LED (발광 튜브), LD (가르침 빛 정원), 기전력 디바이스, 등을 제조해서 사용될 수 있습니다. 마이크로일렉트로닉스 업계의 분야에서, 그것은 MESFET (금속 반도체 전계 효과 가죽 관), HEMT (고전자이동도 트랜지스터) (고전자이동도 트랜지스터), 헤테로바이폴러 트랜지스터 (이종 접합 트랜지스터), IC, 마이크로파 다이오드, 홀 소자, 등을 만드는데 사용될 수 있습니다.
| 주도하는 애플리케이션을 위한 비소화 갈륨 (갈륨 비소) | ||
| 항목 | 상술 | 발언 |
| 도전 타입 | SC / n형 | |
| 성장법 | VGF | |
| 불순물 | 실리콘 | |
| 웨이퍼 직경 | 2, 3과 4 인치 | 금은괴 또는 절단된 그대로 있는 이용 가능합니다 |
| 결정 방위 | (100)2' /6' /15는' (110)를 중단합니다 | 이용 가능한 다른 방향이탈 |
| 의 | EJ 또는 우리 | |
| 캐리어 농도 | (0.4~2.5)E18/cm3 | |
| RT에 있는 저항률 | (1.5~9)E-3 Ohm.cm | |
| 이동성 | 1500~3000 cm2/V.sec | |
| 에치 피트 밀도 | <500> | |
| 레이저 마킹 | 촉탁 | |
| 표면가공도 | 주가 수익률 또는 P/P | |
| 두께 | 220~350um | |
| 에피택시 준비 | 예 | |
| 패키지 | 매엽 컨테이너 또는 카세트 | |

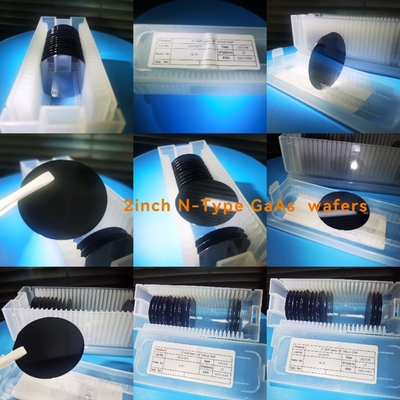

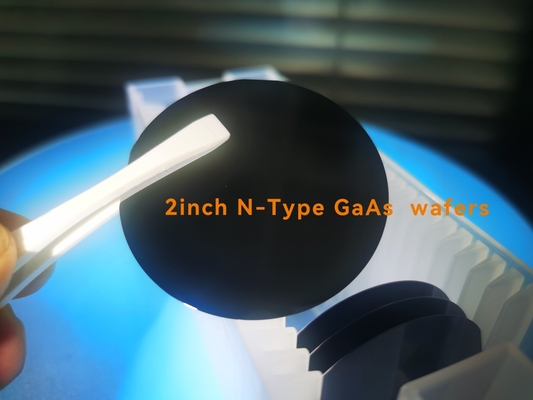

상품 표시부
우리의 ZMKJ에 대하여
큐 : MOQ가 무엇입니까?
(1) 목록을 위해, MOQ는 5 PC입니다.
(2) 맞춤 제작품을 위해 MOQ는 10pcs-30pcs입니다.
큐 : 당신은 물질을 위한 검사 보고서를 합니까?
우리는 자사 제품을 위한 상세 리포트를 공급할 수 있습니다.
