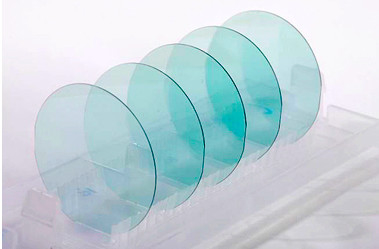

2 인치 6H - 발견자를 위한 반 실리콘 탄화물 웨이퍼 저출력 소비

2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector
2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector 2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector 2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector 2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector 2 Inch 6H - Semi Silicon Carbide Wafer Low Power Consumption For Detector

큰 이미지 :  2 인치 6H - 발견자를 위한 반 실리콘 탄화물 웨이퍼 저출력 소비

제품 상세 정보:
원래 장소: 중국
브랜드 이름: zmsh
모델 번호: 2inch-6h
결제 및 배송 조건:
최소 주문 수량: 2PCS
가격: 200usd/pcs by FOB
포장 세부 사항: 단 하나 웨이퍼 콘테이너의 카세트에서
배달 시간: 15days 안에
공급 능력: 1000pcs
상세 제품 설명
소재: SiC 단결정 산업: 반도체 웨이퍼,
신청서: 장치, 에피 레디 웨이퍼, 5G, 전력 전자, 검출기, 색상: 녹색, 파란색, 흰색
맞춤형: 좋아요 종류: 6H-N
강조하다:

sic 웨이퍼

,

sic 기질

2인치 6H-세미시크 웨이퍼, 맞춤형 시크 기판, 2인치 6H-N시크 웨이퍼, 시크 크리스탈 잉크, 실리콘 탄화물 웨이퍼

이 2인치 6H 반열성 실리콘 카비드 (SiC) 웨이퍼는 낮은 전력 소모를 요구하는 애플리케이션, 특히 탐지기에 설계되었습니다.실리콘 카바이드 는 높은 온도 에서 탁월 한 안정성 으로 유명 합니다, 높은 분해 전압, 우수한 열 전도성, 고성능 전자 장치 및 센서에 대한 이상적인 재료로.웨이퍼의 우수한 전기 단열 특성 및 낮은 전력 소비는 탐지기의 효율성과 수명을 크게 향상시킵니다.저전력, 고성능 탐지 기술을 달성하는 핵심 구성 요소로서,이 SiC 웨이퍼는 다양한 까다로운 응용 프로그램에 적합합니다.

실리콘 카비드 SiC 결정에 대해
  1. 장점
  2. • 낮은 격자 불일치
  3. • 높은 열전도성
  4. • 낮은 전력 소비
  5. • 우수한 일시적 특성
  6. • 높은 대역 격차

응용 분야

  • 1 고 주파수 및 고 전력 전자 장치 Schottky 다이오드, JFET, BJT, PiN,
  • 다이오드, IGBT, MOSFET
  • 2 광전자 장치: 주로 GaN/SiC 파란색 LED 기판 물질 (GaN/SiC) LED에서 사용됩니다.

실리콘 탄화물 재료의 특성

재산 4H-SiC, 단일 결정 6H-SiC, 단일 결정
레이시 매개 변수 a=3.076 Å c=10.053 Å a=3.073 Å c=15.117 Å
겹치기 순서 ABCB ABCACB
모스 강도 ≈92 ≈92
밀도 3.21g/cm3 3.21g/cm3
열 확장 계수 4-5×10-6/K 4-5×10-6/K
반열 지수 @750nm

no = 2 입니다.61

ne = 266

no = 2 입니다.60

ne = 265

다이 일렉트릭 상수 c~9.66 c~9.66
열전도성 (N형, 0.02오hm.cm)

a~4.2 W/cm·K@298K

c~3.7 W/cm·K@298K

열전도성 (반 단열)

a~4.9 W/cm·K@298K

c~3.9 W/cm·K@298K

a~4.6 W/cm·K@298K

c~3.2 W/cm·K@298K

밴드 간격 3.23 eV 30.02 eV
전기장 붕괴 3~5×106V/cm 3~5×106V/cm
포화 유동 속도 2.0×105m/s 2.0×105m/s

표준 스펙

2인치 지름의 실리콘 탄화물 (SiC) 기판 사양
등급 0 MPD 등급 생산급 연구등급 덤비 등급
직경 500.8mm±0.2mm
두께 330μm±25μm 또는 430±25um
웨이퍼 방향 축 외면: 4H-N/4H-SI를 위해 <1120> ±0.5°: 6H-N/6H-SI를 위해 <0001> ±0.5°
마이크로 파이프 밀도 ≤0cm-2 ≤5cm-2 ≤15cm-2 ≤100cm-2
저항성 4H-N 00.015~0.028 Ω•cm
6H-N 00.02~0.1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
주요 아파트 {10-10} ± 5.0°
기본 평면 길이 18.5mm±2.0mm
2차 평면 길이 100.0mm±2.0mm
2차 평면 지향 실리콘 위면: 90° CW. 프라임 평면에서 ±5.0°
가장자리 배제 1mm
TTV/Bow/Warp ≤10μm /≤10μm /≤15μm
경직성 폴란드 Ra≤1 nm
CMP Ra≤0.5 nm
고 강도 빛에 의한 균열 아무 것도 1 허용, ≤2mm 누적 길이 ≤ 10mm, 단일 길이 ≤ 2mm
고 강도 빛에 의해 헥스 판 누적 면적 ≤1% 누적 면적 ≤1% 누적 면적 ≤3%
고 강도 빛에 의한 다형 영역 아무 것도 누적 면적 ≤2% 누적 면적 ≤5%
고 강도 빛에 의한 긁힘 1 × 와이퍼 지름의 누적 길이에 3 개의 긁힘 5개의 스크래치로 1×와이퍼 지름의 누적 길이 5개의 스크래치로 1×와이퍼 지름의 누적 길이
엣지 칩 아무 것도 3개 허용, 각각 ≤0.5mm 5개 허용, 각각 ≤1mm

2 인치 6H - 발견자를 위한 반 실리콘 탄화물 웨이퍼 저출력 소비 02 인치 6H - 발견자를 위한 반 실리콘 탄화물 웨이퍼 저출력 소비 1

ZMKJ는 전자 및 광전자 산업에 고품질의 싱글 크리스탈 SiC 웨이퍼 (실리콘 카바이드) 를 공급할 수 있습니다. SiC 웨이퍼는 차세대 반도체 재료입니다.특유의 전기적 특성과 뛰어난 열적 특성을 가진, 실리콘 웨이퍼와 GaAs 웨이퍼와 비교하면, SiC 웨이퍼는 고온과 고전력 장치의 응용에 더 적합합니다. SiC 웨이퍼는 4H와 6H SiC 모두, 지름 2-6 인치로 공급될 수 있습니다.N형, 질소 도핑, 반 단열형이 있습니다. 더 많은 제품 정보를 위해 저희에게 연락하십시오.

2 인치 6H - 발견자를 위한 반 실리콘 탄화물 웨이퍼 저출력 소비 2

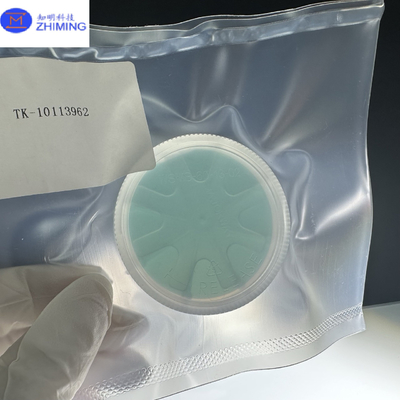

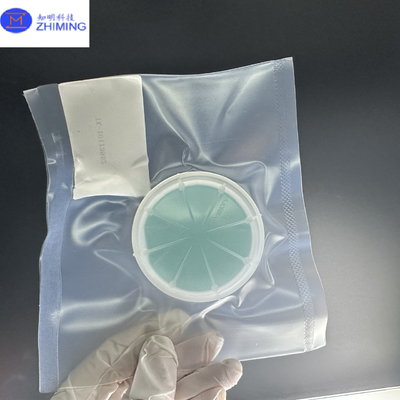

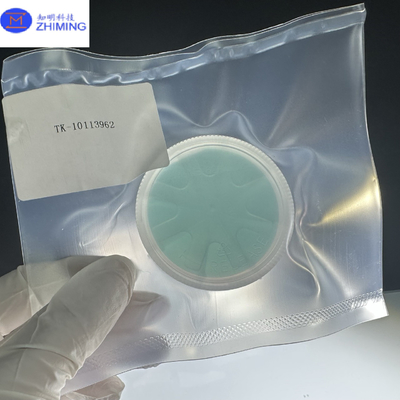

포장 및 배달

> 포장 ∙ 물류
우리는 패키지의 모든 세부 사항, 청소, 항 정적, 충격 치료에 대해 걱정합니다.

제품의 양과 모양에 따라, 우리는 다른 포장 과정을 취할 것입니다! 거의 단일 웨이퍼 카세트 또는 25pcs 카세트 100 등급 청소실에서.
