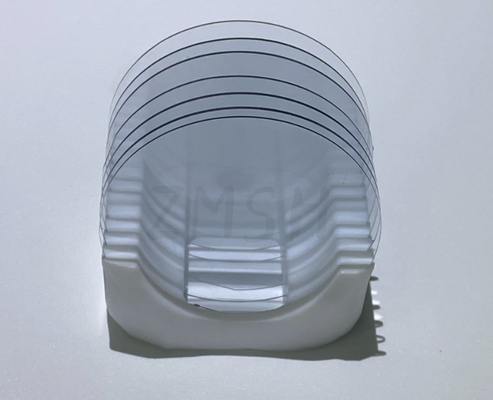

Fe와 10x15mm 100 배향 산화갈륨 GaO 기판 100 배향은 도핑했습니다

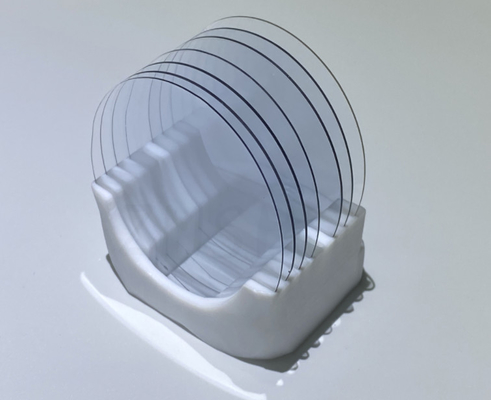

10x15mm 산화갈륨 GaO 기판 100 배향
10x10mm 산화갈륨 기판 단사층 구조
------------------------------------------------------------------------------------------------------------------------------
GaO 기판은 전자와 광 전자 공학과 전력 소자에서 많은 잠재적 응용과 넓은 대역 간격 반도체 물질인 산화갈륨 (GaO)로 만들어진 기판을 언급합니다. GaO 기판은 갈륨 나이트라이드 (GaN) 또는 알루미늄 산화갈륨 (AlGaN)와 같은 다른 재료의 얇은 필름을 성장시키기 위한 플랫폼으로서 일반적으로 사용되며, 그것이 고성능 전자적이고 광 전자 장치에서 사용됩니다.
GaO 기판은 사파이어와 탄화규소와 같은 다른 기판 물질 위에서 여러 장점을 제공합니다. 예를 들면, GaO는 고전력 응용에서 더 좋은 방열을 고려하는 사파이어 빛인 것 보다 높은 열전도율을 가지고 있습니다. 게다가 GaO는 탄화규소 보다 높게 유전체 상수를 가지고 있으며, 그것이 집적 회로의 연기를 개선할 수 있습니다.
그러나, GaO 기판은 다른 기판 물질과 비교하여 여전히 상대적으로 새롭고 비싸며, 그것이 산업에서 그들의 광범위한 채택을 제한했습니다. 그럼에도 불구하고, 진행중인 연구 개발 활동은 생산 과정을 향상시키고 GaO 기판의 비용을 줄일 것으로 예상되며, 그것이 다양한 응용 프로그램에서 증가한 채택으로 이어질 수 있습니다.
GaO 기판은 전자와 광 전자 공학과 전력 소자에서 다양한 잠재적 응용을 가지고 있습니다. GaO 기판이 사용되거나 제안되었던 애플리케이션의 사례는 다음을 포함합니다 :
1. 고전력 전자 장치 : GaO 기판은 GaN과 알루미늄 갈륨 질화물 필름을 성장시키기 위한 플랫폼으로서 사용될 수 있으며, 그것이 전력 증폭기와 무선 주파수 전환과 같은 고전력 전자 장치에서 사용됩니다.
2. UV 발광 다이오드 (LEDs) : GaO 기판은 고품질 알루미늄 갈륨 질화물 필름을 성장시키는데 사용될 수 있으며, 그것이 물 정화 동작과 소독과 같은 적용을 위한 UV LED를 만드는데 사용될 수 있습니다.
3. 태양 전지 : GaO 기판은 (CIGS) 인듐동 갈륨 셀레나이드의 얇은 필름을 성장시키는데 사용될 수 있고 다른 재료가 태양 전지에 사용했습니다. GaO의 고열 전도성은 더 효과적으로 열기를 식힘으로써 태양 전지의 효율을 향상시키는 것을 도울 수 있습니다.
4. 파워 전자 장치 : GaO 기판은 산화갈륨 영화를 성장시키기 위한 플랫폼으로서 사용될 수 있으며, 그것이 전원 스위치와 인버터와 같은 파워 전자 장치 기기에서 사용됩니다.
5. 광 전자 공학 : GaO 기판은 LED와 레이저와 광검출기와 같은 광 전자 장치에서 사용된 다양한 소재의 고품질 필름을 성장시키는데 사용될 수 있습니다.
이것들은 그저 몇몇 GaO 기판의 잠재적 응용의 예입니다. 이 지역의 연구 개발이 계속된 것처럼, 새롭고 혁신적 애플리케이션이 나타날 것이라는 가능성이 있습니다.
| 배향 | 100 | 100 | 100 |
| 도핑 | UID | Mg | Fe |
| 전기적 매개 변수 |
1×1017~3×1018cm-3 |
≥1010Ω·cm
|
≥1010Ω·cm
|
|
아크섹 |
≤150 | ≤150 | ≤150 |
| 전위 밀도 | <1×105 cm-2 | <1×105 cm-2 | <1×105 cm-2 |
우리의 ZMKJ에 대하여
큐 : MOQ가 무엇입니까?
(1) 목록을 위해, MOQ는 5 PC입니다.
(2) 맞춤 제작품을 위해 MOQ는 10pcs-30pcs입니다.
큐 : 당신은 물질을 위한 검사 보고서를 합니까?
우리는 자사 제품을 위한 상세 리포트를 공급할 수 있습니다.
