제품 개요
    EFG 사파이어 튜브와 프로파일은 4N5등급 고순도 알루미나에서 직접 자라는 단일 결정 사파이어 부품으로 Edge 정의 필름 피드 성장 (EFG) 프로세스를 통해 자란다.그것의 핵심 원칙은 맞춤형 몰리브덴 암석을 통해 결정 가로 절단 모양입니다: 녹은 알루미나 물질은 모형 작용에 의해 다이의 내부 틈을 따라 위로 올라가서 액체 필름을 형성합니다. 씨앗 결정이 액체 필름과 접촉한 후 천천히 위로 당겨집니다.그리고 녹은 씨앗 결정 지향을 따라 지속적으로 결정화되고 굳어집니다, 직접 성장하는 길게 크기의 단일 결정 프로파일이 프로세스는 거의 직선 모양의 형식을 달성하여 절단 및 굴착과 같은 후속 가공 용량을 크게 줄입니다.그것의 재료 활용률과 대량 생산 효율은 전통적인 Kyropoulos 고체 진주 가공 솔루션보다 현저하게 우월합니다이 제품은 단일 결정 사파이어의 본질적인 장점을 완전히 계승합니다: 높은 온도 저항, 높은 경화 저항,높은 전기 단열 및 광 스펙트럼 전송, 그리고 뛰어난 긴 길이, 얇은 벽 두께와 높은 비용 효율성을 특징으로 합니다. 직선 파이프, 단계 파이프, 줄이는 파이프, 둥근 막대,얇은 판과 특별한 모양의 프로파일도 있습니다.그들은 고온 산업, 일반 반도체 공정, 화학 유체 공급 및 광 검사용 비용 효율적인 단일 결정 솔루션입니다.

주요 기술 특성
1. EFG 성장 과정 거의 순형
맞춤형 도형은 결정의 가로 절단을 직접 형성하고 성장 된 프로파일은 완성 된 모양에 가깝습니다.키로폴로스 공정과 같이 고체 잉크에서 광범위한 물질 제거가 필요하지 않습니다.재료 사용률은 60% 이상 (일반적으로 키로폴로스 기계관의 경우 20% 미만) 에 도달할 수 있으며, 원료 손실과 가공 비용을 크게 줄일 수 있습니다.그리고 표준화된 제품의 대량 생산에 적합합니다..

2.장 길이 & 얇은 벽 사양 장점
길이가 1500mm 이상인 긴 크기의 프로파일은 한 번에 성장 할 수 있으며 최소 벽 두께는 0.3mm로 제어 할 수 있습니다.긴 경로 유체 전달 및 긴 오븐 일치 필요를 완벽하게 충족링고트 크기에 제한되어, 키로폴로스 긴 튜브는 스플라이싱을 필요로 하며, 얇은 벽 튜브 가공은 엄청난 재료 손실과 높은 비용을 포함합니다.

3고순도 단일 결정 물질 기반
기본 재료는 4N5급 (≥99.995%) 고순도 단일 결정 α-Al2O3이며, 곡물 경계, 구멍 및 불순물 분리 없이 단일 결정이다.비록 그 결정의 무결성은 키로폴로스에서 자라는 잉글리보다 약간 낮지만,그것은 폴리 크리스탈린 알루미나 세라믹과 쿼츠 유리와 같은 전통적인 튜브보다 훨씬 우월하며 대부분의 산업 시나리오의 성능 요구 사항을 충족합니다.

4초고온 및 열 충격 안정성
이 재료는 2050°C의 녹는점과 산화 대기에 있는 1600°C까지의 장기 작업 온도를 가지고 있습니다. 낮은 열 팽창 계수와 함께,높은 온도에서 최소한의 차원 변형을 가지고 있으며 균열없이 심각한 열 충격에 견딜 수 있습니다., 튜브 오븐, 고온 합금 및 중간 온도 플라즈마와 같은 열 시나리오에 적합합니다.
5높은 강도, 마모 및 화학성 부패 저항성
9등급의 모스 경직성으로, 뛰어난 마모 및 스크래치 저항을 가지고 있으며, 고압 유체 닦기 및 입자 마찰을 견딜 수 있습니다. 그것은 매우 강한 화학적 무력성을 가지고 있습니다.가장 강한 산에 저항합니다., 알칼리 및 유기 용매로 방온에서, 그리고 수류에 의해 천천히 부식

오릭산과 뜨거운 인산산.쿼츠와 유리 튜브보다 훨씬 길습니다.
6우수한 전기 단열 및 광학 성능
방온 저항성이 1014 Ω · cm 이상이며 안정적인 다이 일렉트릭 특성을 가지고 있으며, RF 및 고전압 전력 시나리오에 적합한 신뢰할 수있는 고전압 전기 격리를 제공합니다.190nm UV에서 4nm까지의 대역에서 높은 전파를 가지고 있습니다..5μm 중 적외선, 유체 관측, 광학적 검사 및 자외선 반응과 같은 빛 전송 요구 사항을 충족합니다.

7전체 구조 맞춤화 및 정밀 가공 능력
원형, 정사각형 및 특수 모양과 같은 다양한 가로 절편을 가진 프로파일은 도리를 교체하여 사용자 정의 할 수 있습니다. 직관, 단계 튜브,줄이기 튜브와 갈라진 튜브가 있습니다.부차 가공, 종면 닦기, 내부/외부 원통형 얇은 닦기, 캄퍼링,정밀 파도 및 금속화 밀폐는 정확하게 장비 설치 인터페이스와 일치하도록 완료 될 수 있습니다.

8대규모 대량 생산 및 비용 이점
긴 크기의 프로파일은 한 번에 재배 될 수 있으며, 절단 및 세분화 후 여러 가지 완제품을 얻을 수 있으며, 이는 높은 대량 생산 효율을 제공합니다.

높은 재료 사용에 의해 거의 직선 모양의 형성, 전체 제품 비용은 크게키로폴로스 방법 으로 가공 된 유사한 제품 보다 낮은 가격,소화, 대용량전통적인 산업 시나리오에서.

표준 사양

전형적 사용법

1. 고온 산업: 튜브 오븐 라인어, 고온 합금 보호 튜브, 열 쌍 보호 수갑, 금속 고온 전달 튜브,1600°C의 고온과 열 충격에 견딜 수 있는 장시간 작동, 서비스 수명을 크게 향상시키기 위해 쿼츠 튜브를 교체
2. 일반 반도체 분야: 중형 및 저형 플라즈마 가스 전달 튜브, 공정 정화 파이프 라인, 웨이퍼 전송 보호 수갑, 중도의 강도 플라즈마 폭격에 저항합니다.고품질 키로폴로스 반도체 튜브보다 비용 효율성이 높습니다.
3. 화학 유체 필드: 매우 부식성 유체 전달 튜브, 화학 반응 관찰 튜브, 고순도 중류 유체 파이프 라인대부분의 산성 및 알칼리성 부식에 저항하며 중도의 순도를 보장합니다.
4. 광학 및 검사 분야: 광학 탐지 흐름 셀, 자외선 반응 튜브, 스펙트럼 미터 샘플 튜브, 레이저 구멍 보호 튜브, 빛 송출성과 진식 저항성을 결합
5. 일반 산업 분야: 마모에 저항하는 샤프트 수갑, 유체 노즐, 센서 보호 수갑, 고온 관측 창 파이프, 금속을 교체하는플라스틱과 일반 세라믹을 사용하며 사용 기간을 크게 연장합니다.

품질 관리

도형 준비부터 완성품 납품까지 전체 프로세스 품질 관리 시스템이 구축되며, 각 제품은 엄격한 다차원 검사를 받는다. 주요 검사 항목은 다음과 같다.내부/외부 지름 및 벽 두께의 차원 정확성 검사, 동축성 및 직선성 캘리브레이션, 전체 튜브 시각 결함 스크린 (갈채, 가장자리 칩링, 거품, 불순물), 표면 거칠성 검사,압력 저항 및 공기 밀도 샘플링 검사, 광적 송출성 검증 산업용 제품 표준 시험 보고서를 제공 할 수 있습니다.특별한 요구 사항이있는 제품에 대한 XRD 크리스탈 오리엔테이션 검증 보고서를 제공 할 수 있습니다., 정확한 매개 변수와 안정적인 성능을 보장하여 다양한 수준의 산업 시나리오의 요구 사항을 충족합니다.

FAQ

Q1: 사파이어 튜브는 어떤 재료로 만들어졌습니까?

A: 우리의 사파이어 튜브는 고 순수 단일 결정 알루미나 (α-Al2O3) 의 순수 4N5 등급 (≥99.995%) 로 만들어집니다. 그것은 곡물 경계가없는 단일 결정,폴리 크리스탈린 알루미나 세라믹 튜브와 본질적으로 다른.

Q2: 사파이어 튜브가 투명합니까?

A: 일반 광학 성질 의 사파이어 튜브 는 무색 이며 매우 투명 하며, 눈에 띄는 안개, 거품 이나 포함물 이 없다.산업용 순위 닦지 않은 튜브는 바닥 표면에 가벼운 얼룩이 된 흰색 모양을 보일 수 있습니다..

Q3: 사파이어 튜브와 알루미나 세라믹 튜브는 같습니까?

A: 아닙니다. 사피어 튜브는 용액 상태에서 자라는 단일 결정 Al2O3이며, 더 높은 성능이지만 더 높은 비용입니다. 알루미나 세라믹 튜브는 파우더에서 합성된 폴리 크리스탈린입니다.일반 산업 시나리오에 비해 저렴한 비용으로.

Q4: EFG와 Kyropoulos (KY) 사파이어 튜브의 차이점은 무엇입니까?

A: EFG 프로세스: 직렬형으로 자라는 긴 길이, 얇은 벽 및 높은 비용 효율성. 최대 길이가 1500mm까지,일반적인 산업용 및 고온 오븐 시나리오에 이상적입니다.KY 공정: 고형 반도체 플라즈마 장비를 위해 고체 대용량 잉글로트에서 가공, 낮은 결함 밀도, 높은 플라즈마 저항 및 큰 두꺼운 벽 크기를 특징으로합니다.

Q5: 신청을 위해 어떤 과정을 선택해야 합니까?

A: 긴 튜브, 얇은 벽 튜브, 비용에 민감한 대용량 주문 및 일반적인 고온 / 화학 애플리케이션에 EFG를 선택하십시오. 큰 지름의 두꺼운 벽 튜브에 KY를 선택하십시오.반도체 플라스마 챔버, 그리고 매우 낮은 결함 밀도를 필요로 하는 응용 프로그램.

Q6: 사파이어 튜브의 표준 사이즈 범위는 무엇입니까?

    A: 외부 지름: Φ2mm ∼ Φ120mm (대 크기에 맞춤) 벽 두께: 0.3mm ∼ 20mm 단일 길이: EFG의 경우 최대 1500mm; KY 프로세스의 경우 최대 600mm.

관련 제품

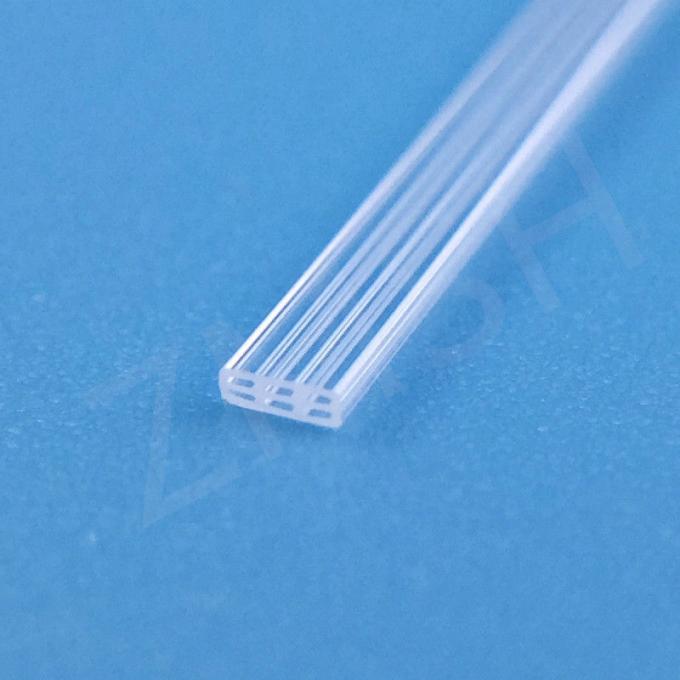

용해석 玻璃光学管 SiO2 晶体材料 透明玻璃管 GS1 GS2
