사파이어 웨이퍼
Created with Pixso. 사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도

사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도

브랜드 이름: ZMSH
모델 번호: 사파이어 튜브
MOQ: 25
가격: Fluctuates with market
배달 시간: 4-9 주
지불 조건: 티/티
자세한 정보
원래 장소:
중국 상하이
재료:
합성 단결정 Al₂O₃(사파이어)
구조:
직선관 / 단차관 / 사파이어 + 금속조립체
외경(OD):
맞춤형(Ø2mm – Ø120mm)
벽 두께:
맞춤형(0.3mm – 10mm)
전체 길이:
최대 1500mm / 맞춤형
표면 마감:
연삭 / 미세 연삭 / 필요에 따라 연마
재료 순도:
4N5 등급(≥ 99.995% Al₂O₃)
주요 응용 프로그램:
반도체 플라즈마 / 고온로 / 광학용도
강조하다:

사파이어 튜브 정밀 가공

,

사파이어 웨이퍼 고투과율

,

사파이어 튜브 2차 가공

제품 설명

제품 개요

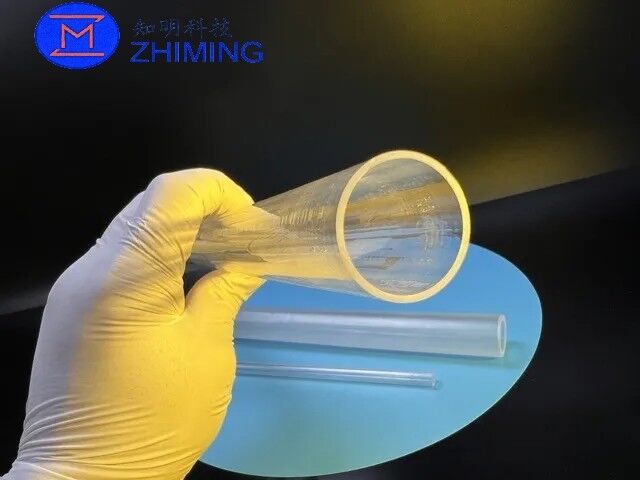

   사파이어 튜브는 고순도 합성 단결정 알루미나(α-Al₂O₃)로 제작된 관형 단결정 부품입니다. 단결정 잉곳은 Kyropoulos 방법 및 Edge-defined Film-fed Growth (EFG)와 같은 공정을 통해 성장되며, 정밀 내부 슬라이싱, 내부/외부 원통 연삭 및 엔드 페이스 연마를 포함한 여러 절차를 거쳐 가공됩니다. 사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도사파이어 단결정 재료의 모든 우수한 특성을 계승하여 고온 저항성, 높은 경도, 강한 내식성, 높은 전기 절연성 및 광범위한 광 투과율의 다섯 가지 핵심 장점을 통합합니다. 고온, 고압, 강한 부식 및 플라즈마 충격과 같은 극한 작업 조건에서 장시간 안정적으로 작동할 수 있으며, 석영 튜브, 붕규산 유리 튜브 및 일반 세라믹 튜브의 고급 업그레이드 대안으로 사용됩니다. 반도체, 고온 산업, 광학 레이저, 화학 유체, 과학 연구 장비 및 기타 분야에서 널리 사용됩니다. 제품은 완전 차원 맞춤 설정 및 2차 정밀 가공을 지원하며 다양한 장비의 설치 인터페이스 및 공정 요구 사항을 충족할 수 있습니다.



핵심 기술 특징



1. 고순도 단결정 재료 시스템

    단결정은 4N5 등급(99.995%) 이상의 고순도 알루미나 원료에서 성장되며, 육각형 α-상 결정 구조를 가집니다. 전체 튜브는 결정립계, 기공 및 불순물 편석이 없습니다. 결정 무결성 및 균일성은 다결정 세라믹 및 유리 튜브보다 훨씬 뛰어나 극한 작업 조건에서 장기적인 성능 안정성을 보장합니다.



2. 초고온 및 열충격 저항

    재료는 융점이 최대 2050°C, 장시간 연속 작동 온도가 최대 1600°C, 단시간 고온 내성이 1900°C입니다. 열팽창 계수는 5.8×10⁻⁶/°C에 불과하여 일반 유리보다 훨씬 낮으며, 심각한 열충격에도 균열 없이 견딜 수 있습니다. 튜브로, 고온 소결 및 플라즈마 반응과 같은 고온 열 시나리오에 적합합니다.사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도



3. 초고강도 및 내마모성

    모스 경도 9로 다이아몬드 다음으로 높으며, 굽힘 강도는 약 400MPa, 압축 강도는 약 2000MPa입니다. 튜브 벽은 강한 기계적 강성, 내마모성 및 내스크래치성을 가지며 고압 유체 스코어링 및 고속 공기 흐름 침식에 견딜 수 있습니다. 장기간 사용 후에도 긁힘 및 마모가 쉽게 발생하지 않으며, 서비스 수명은 석영 튜브의 몇 배입니다.



4. 강한 화학적 불활성 및 내식성

    실온에서 모든 강산, 강염기 및 유기 용매에 거의 녹지 않으며, 불산 및 뜨거운 인산에 의해서만 천천히 부식될 수 있습니다. 반도체 제조에서 플라즈마 에칭 및 증착과 같은 가혹한 공정 환경을 견딜 수 있으며, 입자 탈락 및 재료 노화 없이 공정 청결도 및 제품 수율을 보장합니다.



5. 우수한 전기 절연 및 유전 특성

    실온 비저항이 10¹⁴ Ω·cm 이상으로 우수한 전기 절연성, 안정적인 유전 상수 및 초저 유전 손실을 가집니다. 고전압 및 고주파 작동 조건에서 누설, 스파크 및 신호 간섭 없이 안정적인 전기 절연을 달성할 수 있으며, RF 플라즈마, 고전압 전원, 마이크로파 장치 및 기타 시나리오에 적합합니다.사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도



6. 광범위한 고투과율 광학 성능

    190nm 자외선에서 4.5μm 중적외선까지 넓은 대역에서 높은 광 투과율을 가지며, 가시광선 투과율은 85% 이상에 달할 수 있습니다. 광학 등급 튜브는 내부 및 외부 벽 모두에 거울 연마를 달성할 수 있으며, 반사 방지 코팅으로 광 투과 효율을 더욱 향상시킬 수 있습니다. 레이저 캐비티, 광학 감지 유동 셀 및 자외선 반응 장치와 같은 광학 응용 분야에 적합합니다.



7. 전체 매개변수 맞춤 설정 및 정밀 가공 능력

    외경, 내경, 벽 두께 및 길이에 대한 전체 차원 맞춤 설정을 지원합니다. 직선 튜브, 계단 튜브, 축소 튜브, 홈 튜브 및 플랜지 튜브와 같은 다양한 구조를 가공할 수 있습니다. 엔드 페이스 거울 연마, 내부/외부 원통 정밀 연삭, 모따기, 정밀 드릴링 및 표면 패턴과 같은 2차 가공을 완료하여 장비 설치 요구 사항을 정확하게 충족할 수 있습니다.



8. 밀봉 조립 및 시스템 호환성사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도

    금속 하우징 및 세라믹 베이스와 사파이어 튜브의 고정밀 밀봉 조립이 가능합니다. 맞춤형 플랜지, 밀봉 인터페이스 및 위치 지정 구조와 같은 지원 부품을 사용할 수 있습니다. 완성된 제품은 안정적인 밀봉 성능으로 장비 파이프라인 시스템에 직접 연결할 수 있으며, 고진공, 고압 및 고순도 가스 전달의 밀봉 요구 사항을 충족합니다.





표준 사양



 항목  사양
 제품명   사파이어 튜브
 재료

고순도 합성 단결정 알루미나 (α-Al₂O₃)


 결정 구조  육각형 α-상
 외경 (OD) φ2mm – φ120mm (맞춤 가능)
 내경 (ID) φ1mm – φ110mm (맞춤 가능)
 벽 두께 0.3mm – 10mm (맞춤 가능)
 전체 길이  1500mm (최대 1500mm, 맞춤 가능)
 표면 마감

연삭 / 정밀 연삭 / 거울 연마 (맞춤 가능)


 재료 순도 4N5 등급 (≥99.995%)
 융점 2050°C
 장기 작동 온도 ≤ 1600°C
 모스 경도 9 등급
 투과 대역 190nm – 4.5μm
 선택적 구조

직선 / 계단 / 축소 / 홈 / 금속 밀봉 조립


 응용 분야

반도체 / 고온로 / 광학 레이저 / 화학 유체 / 과학 장비





사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도





일반적인 응용 분야

  1. 반도체 분야: 플라즈마 발생기 튜브, 반응 챔버 라이너 튜브, 공정 가스 전달 튜브, 에칭 장비 보호 튜브, 반도체 세척 공정 파이프라인
  2. 고온 산업 분야: 튜브로 라이너, 고온 소결 보호 튜브, 열전대 보호 슬리브, 단결정 성장로 튜브, 야금 고온 관찰 튜브
  3. 광학 레이저 분야: 고체 레이저 캐비티 튜브, 레이저 플래시 램프 보호 튜브, 광학 감지 유동 셀, UV/IR 광학 창 튜브, 분광기 샘플 튜브
  4. 화학 유체 분야: 부식성이 높은 유체 전달 튜브, 화학 반응 튜브, 고순도 매체 파이프라인, 고압 유체 관찰 튜브사파이어 튜브: KY 및 EFG 성장 공정 모두에서 사용 가능, 고온 실험, 높은 경도
  5. 과학 연구 및 의료 분야: 실험실 고온 반응 튜브, 생의학 관찰 튜브, MEMS 장치 패키징 튜브, 핵 방사선 감지 창 튜브

품질 관리

    전체 공정 반도체 등급 품질 관리 시스템이 구축되어 있습니다. 각 사파이어 튜브는 엄격한 다차원 검사를 거치며, 완전한 분석 증명서(COA)를 제공할 수 있습니다. 핵심 검사 항목에는 다음이 포함됩니다: 내부/외부 직경 및 벽 두께 치수 정확도 검사, 동축도 및 직진도 보정, 전체 튜브 시각적 결함 스크리닝(긁힘, 가장자리 칩핑, 기포, 불순물), 표면 거칠기 및 마감 검사, 내압 및 기밀 테스트, 광 투과율 샘플링 검사, 청결도 및 무진 포장 검증, 정확한 제품 매개변수 및 안정적인 성능을 보장하여 고품질 산업 및 과학 연구 시나리오의 엄격한 요구 사항을 충족합니다.
