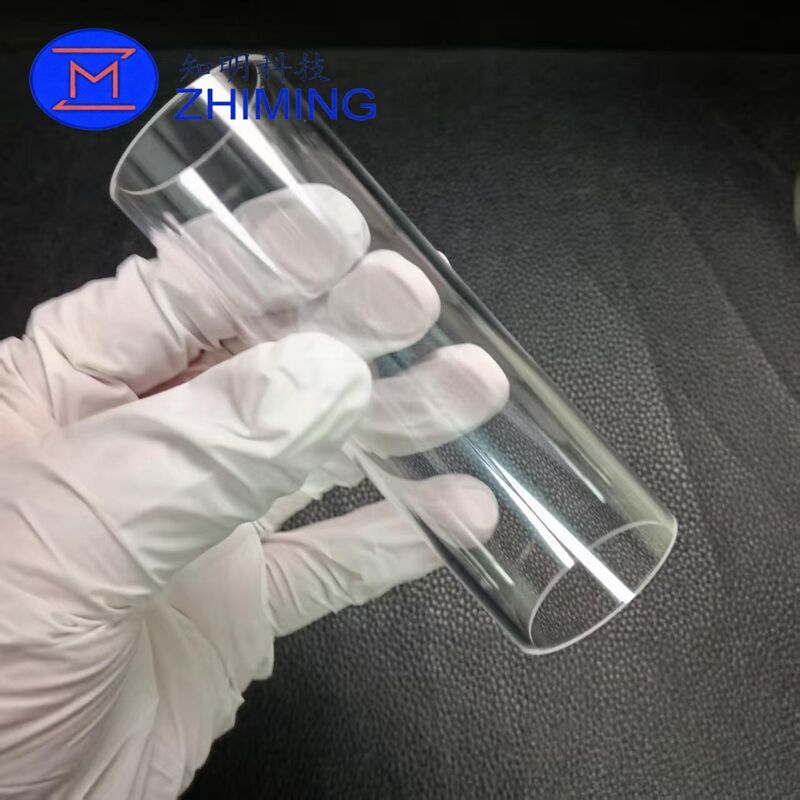

EFG 사파이어 튜브 고성능 광학 및 산업용
제품 설명:
우리의 EFG 사파이어 튜브는 Edge-Defined Film-Fed (EFG) 성장 방법을 사용하여 정밀하게 설계되어 있습니다.직경 34mm, 길이 100mm, 내구성, 고온 저항성 및 화학적 무력성이 중요한 까다로운 응용 프로그램에 설계되었습니다.
사파이어 는 알루미늄 산화물 (Al2O3) 의 단일 결정 이며, 알루미늄 산화물 (Al2O3) 의 단 하나의 결정 으로, 다이아몬드 에 바로 뒤떨어지는 모스 척도 에서 9 순위 를 차지 하는 단단 함 으로 유명 하다.이 독특 한 특성 으로 인해 사파이어 튜브 는 긁히지 않는 환경 에 적합 합니다2050°C의 높은 녹기점으로, 사파이어 튜브는 고온 애플리케이션에 잘 적합합니다.그리고 그들의 우수한 열 전도성은 가장 열이 많은 환경에서도 안정적인 성능을 보장합니다..
이러한 튜브를 제조하는 데 사용되는 EFG 방법은 높은 차원 정밀도를 허용하며 다양한 산업 프로세스에서 성능의 일관성을 보장합니다.이 튜브는 미러 마무리까지 닦을 수 있습니다, 레이저 시스템, 광학 기기 및 다양한 과학 응용 프로그램에서 사용하기에 이상적이게 만드는 광학적 특성을 향상시킵니다.
주요 특징:
-
우수한 경직성: 사파이어 튜브 는 스크래치 에 저항 하며 가혹 한 기계적 조건 속 에도 그 표면 의 무결성 을 유지 하여 오래 살 수 있고 오래 지속 될 수 있다.
-
고온 저항성: 이 튜브는 진공 환경에서 2000°C까지의 온도를 견딜 수 있어 반도체 제조 및 레이저 시스템과 같은 고온 공정에서 사용하기에 이상적입니다.
-
화학적 무력성: 사피어 튜브 는 화학적 으로 무활성 이며, 플루오린 플라스마, 산, 알칼리 를 포함한 가혹 한 화학물질 의 부식 에 탁월 한 저항력 을 제공한다.이것은 반도체 가공과 공격적인 산업용 용도로 매우 적합합니다..
-
탁월 한 광명성: 최대 광학 명성과 최소한의 빛 산란을 위해 양면으로 닦은, 레이저 광학 및 정밀도가 중요한 다른 광학 시스템에서 사용하기에 이상적입니다.
-
열전도성: 레이저와 플라즈마 원자로와 같은 상당한 열을 생성하는 시스템에서 안정적인 작동을 보장하는 우수한 열 분산 특성.
응용 프로그램:
-
반도체 처리:
사파이어 튜브는 플라즈마 에칭, 화학 증기 퇴적 (CVD) 및 플라즈마 강화 CVD (PECVD) 를 포함한 다양한 과정에 사용됩니다. 응용 분야는 다음과 같습니다:-
플라즈마 격리 튜브
-
가스 주입기
-
열쌍 보호 껍질 (Thermowell)
-
CVD 원자로 창문
-
-
레이저 및 광학 시스템:
딱딱함과 광학 맑음의 독특한 조합은 사파이어 튜브를 고성능 레이저 시스템에서 사용하기에 이상적입니다.-
레이저 빔 전달 시스템
-
레이저 용 용접, 절단 또는 조각 시스템에서의 보호 창문
-
다이오드 레이저 시스템의 냉각 채널
-
광학 기기, 광대측정기 및 광 안내기 등
-
-
시험 및 분석 기구:
사파이어 튜브는 다양한 분석 기기에 필수적이며 뛰어난 투명성과 고압과 온도에 대한 저항성을 제공합니다. 일반적인 용도는 다음과 같습니다.-
NMR 분광
-
ICP-MS (인도적 결합 플라즈마 질량 분광)
-
질량 분광
-
열광 온도 측정
-
인라인 석유 공정 분석
-
생물학적 및 화학적 샘플 분석
-
-
조명 장치:
사파이어 튜브는 가시광선, 적외선 또는 자외선을 높은 강도와 극한 조건에서 전송할 수 있으므로 다음과 같은 용도로 적합합니다.-
고강도 플래시 램프
-
자외선 살균 시스템
-
적외선 대책
-
고전력 조명 시스템 (예: 항공우주, 국방 및 산업용)
-
-
의료 및 바이오 기술 응용 프로그램:
사피르의 생물 호환성 및 광학적 특성은 의학 진단 및 연구에 귀중한 재료로 만듭니다.-
내시경 기구
-
HPLC (고압 액체 염색체) 흐름 세포
-
이미지 시스템용 광학 창문
-
-
항공우주 및 국방:
사파이어 튼튼함과 극한 온도와 압력을 견딜 수 있는 능력은 다음과 같은 항공우주 응용 분야에 이상적입니다.-
미사일 및 위성용 광적 돔
-
가혹한 환경에서 센서 보호
-
고도 항공기용 투명한 창문
-
사양:
| 재산 | 사양 |
|---|---|
| 외부 지름 | 34mm |
| 길이 | 100mm |
| 단단함 | 9 모스 |
| 녹는점 | 2050°C |
| 전송 범위 | 190nm 5μm |
| 순수성 | 99.995% |
| 표면 마감 | 두면으로 닦은 |
| 온도 저항성 | 최대 2000°C |
| 화학물질 저항성 | 산, 알칼리, 플라스마 에 대한 탁월 한 저항성 |
| 열전도성 | 대부분의 광학 유리보다 우수하다 |
| 용인성 | ±0.25mm |
| 벽 두께 | 20mm까지 커스터마이징 가능 |
| 길이 허용 | ±0.25mm |
FAQ:
-
사파이어 튜브는 뭘 위해 사용되나요?
사파이어 튜브는 레이저 시스템과 같은 다양한 고성능 애플리케이션에 사용됩니다.반도체 가공, 광학 기기, 과학 분석그리고 광학 명료성 때문에 가혹한 조건에 견딜 수 있는 재료가 필요한 산업에 필수적입니다.. -
사파이어 튜브 생산에 EFG 방법은 어떤 장점을 가지고 있습니까?
EFG 방법은 폐기물을 최소화하면서 튜브의 크기를 정확하게 제어 할 수 있습니다.이 방법 은 전통적인 기계 가공 에 비해 더 나은 광학적 특성 과 차원 정확성 을 가진 더 높은 품질 의 제품 을 생산 한다그것은 또한 사파이어 튜브가 고압 및 고온 응용 프로그램에 매우 중요한 균일성과 강도를 유지하는 것을 보장합니다. -
왜 사파이어는 반도체 및 레이저 용도로 선택되는가?
사피르의 경직성, 열 안정성, 광학 명성 등으로 인해 반도체 처리 및 레이저 시스템에서 사용하기에 이상적인 재료입니다.화학적 부식 저항성, 그리고 우수한 광학적 성능을 제공하여 많은 첨단 기술 응용 프로그램에서 쿼츠 또는 세라믹과 같은 다른 재료보다 우월합니다.
