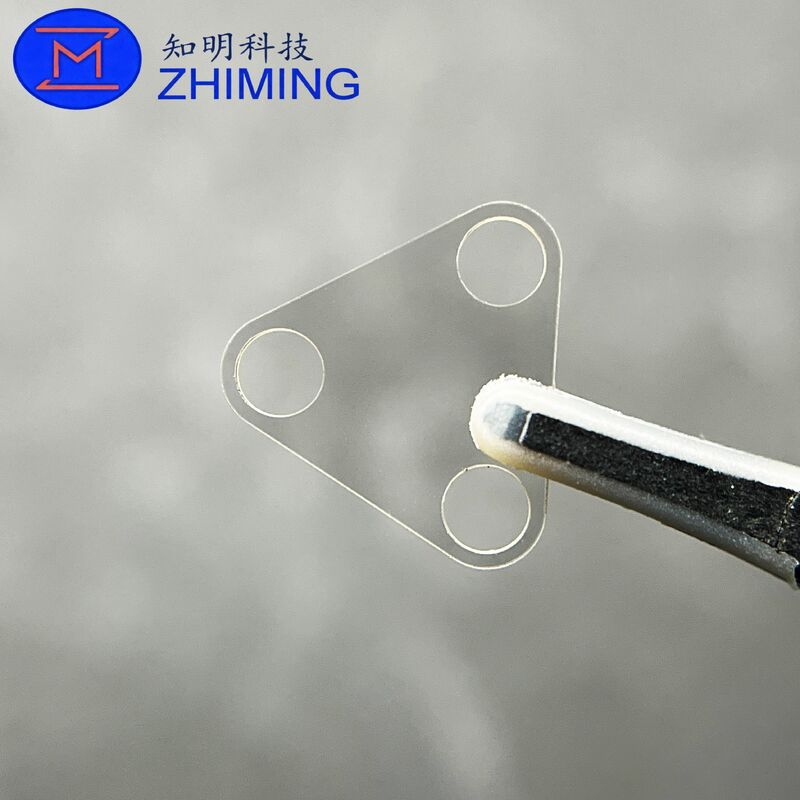

고 정밀 구멍을 가진 맞춤 사피어 삼각형 구성 요소

제품 소개

우리의 맞춤 사파이어 삼각형 부품은 극도의 기계적 강도, 열 안정성, 화학 저항을 요구하는 고급 산업용 용도로 설계되었습니다.9% 고순도 단일 결정 사피르 (Al2O3), 이 부품은 정밀하게 뚫린 구멍으로 독특한 삼각형 기하학을 특징으로합니다.

이 제품은 반도체 웨이퍼 처리, 고압 뷰포트 및 광 센서와 같은 응용 프로그램에 이상적입니다. 표준 유리 또는 세라믹이 성능 요구 사항을 충족 할 수 없습니다.

기술 제조 능력

제조에 최적화된 디자인을 보장하기 위해, 우리는 사파이어 가공에 대한 다음과 같은 사양을 제공합니다:

참고:

• 삼각형 기하학 및 구멍 포지션은 CAD 또는 STEP 도면에 따라 완전히 사용자 정의 될 수 있습니다.

• 높은 재생 가능성은 산업용 애플리케이션에 대한 일관된 품질을 보장합니다.

주요 성능 장점

• 극심한 단단함:모스 9 강도는 경사 저항과 경사 환경에서의 내구성을 보장합니다.

• 높은 열 저항:극도로 높은 온도에서도 구조적 무결성을 유지하며, 까다로운 산업 및 반도체 애플리케이션에 이상적입니다.

• 광전도:높은 투명성자외선 (190nm) ~ 중외선 (5000nm), 광학 응용의 광범위한 지원을 제공합니다.

• 화학 및 플라스마 저항성:부식성 또는 플라즈마 풍부한 환경에서 뛰어난 내구성.

• 제로 배출가스용도:초고 진공 (UHV)그리고 청정실 프로세스.

전형적 사용법

• 반도체 산업:플라즈마 저항성 삼각형 지지판, 웨이퍼 위치 핀, 정밀 정렬 장착장치

• 유체 정밀 시스템:고압 화학 노즐 또는 워터 제트 용용 마이크로 오리 (0.2 mm)

• 광학 시스템:삼각형 프리즘, 정밀 창문 장착 장치, 그리고 높은 광학 명성을 필요로 하는 부품

• 항공우주 및 고온 센서:극압 관측 창문과 고온 광적 센서 하우스.

자주 묻는 질문 (FAQ)

Q1: 사파이어 삼각형 부품에서 얻을 수 있는 가장 작은 구멍 지름은 무엇입니까?
우리는 정확하게 기계 구멍을0±0.01mm의 허용점으로 0,2mm첨단 초음파 또는 레이저 절개를 이용합니다. 그 결과 구멍 벽은 부드럽고 조각이 없습니다.

Q2: 삼각형 모양과 구멍 위치를 사용자 정의 할 수 있습니까?
예. 우리는 삼각형 기하학 (평면, 직각, 또는 다른 유형) 및 정확한 구멍 위치의 완전한 사용자 정의를 제공합니다. CAD, STEP 또는 PDF 도면을 실행 가능성 평가에 제출할 수 있습니다.

Q3: 어떻게 높은 표면 품질과 평평성을 보장합니까?
각 부품은 간섭계와 광학 비교기를 사용하여 엄격한 검사를 받습니다.스크래치/Dig 20/10MIL-PRF-13830 표준에 따라표면 평면성 ≤ λ/10 @633 nm, 고정밀 광학 경로에 적합합니다.

Q4: 왜 융합 쿼츠나 알루미나 세라믹보다 사파이어를 선택합니까?
사파이어는 우수한기계적 단단성, 열 저항성, 플라즈마 및 화학적 내구성 및 광학 전송력, 다른 재료가 고장 났을 때 극단적인 조건에 이상적입니다.

Q5: 내 디자인이 표준 사양을 초과하면 어떻게 될까요?
우리는 종종도전적인 기하학과 R&D 및 맞춤형 프로젝트. 당신의 디자인이 목록의 매개 변수를 벗어난 경우, 저희에게 연락하십시오. 우리는 종종 독특한 또는 "불가능한"요건에 대한 해결책을 제공할 수 있습니다.
