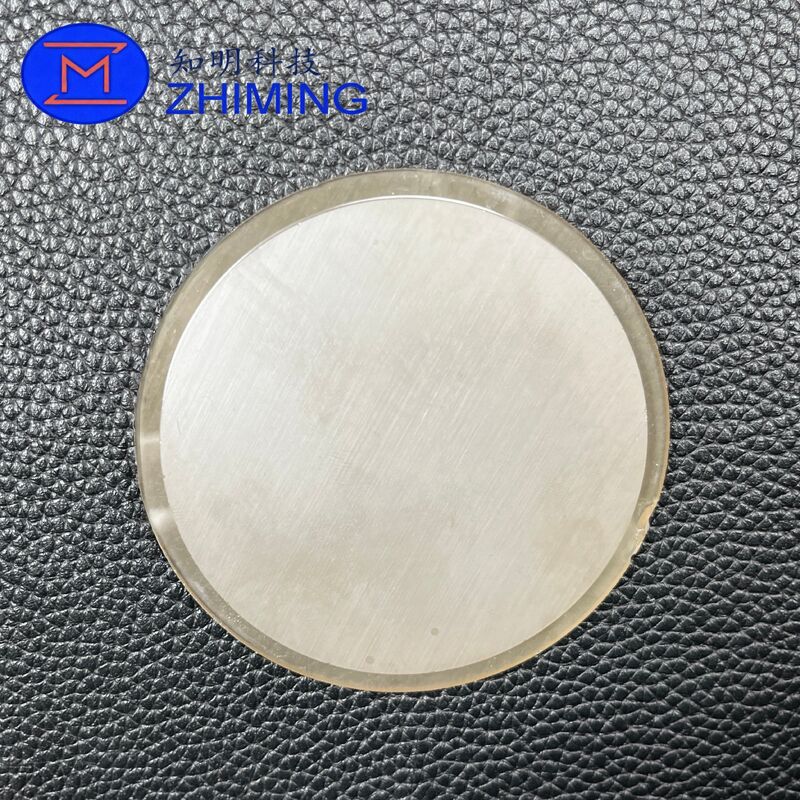

반도체 장비를 위한 맞춤형 실리콘 탄화물 (SiC) 단계 세라믹 판

제품 개요

이 사용자 정의 실리콘 탄화물 세라믹 구성 요소는 정밀 기계화 된 단계 가장자리와 원형 판 기하학을 갖추고 있습니다.계단 구조는 정확한 축적 위치 및 반도체 공정 챔버 및 고급 열 시스템에 안정적인 통합을 가능하게합니다.

고 순수성 SiC 세라믹으로 제조 된 이 부품은 고온, 플라스마 노출, 화학적 부식 및 열 충격에 탁월한 저항을 제공합니다.표면은 의도적으로 닦아지지 않았습니다., 구성 요소는 광학 또는 전자 응용 프로그램보다는 기능적 및 구조적 용도로 설계되었습니다.

전형적인 용도는 챔버 커버, 라인어 캡, 지원 플레이트,반도체 제조 장비의 보호 구조 구성 요소로서 장기적인 차원 안정성과 재료 신뢰성이 중요합니다..

주요 특징

• 고순도 실리콘카바이드 세라믹 물질

• 정밀 위치 및 조립을 위한 계단 가장자리 설계

• 기능적 성능에 최적화 된 매립되지 않은 표면

• 우수한 열 안정성 및 낮은 열 변형

• 플라즈마, 화학물질, 부식성 가스 에 대한 뛰어난 저항성

• 높은 기계적 강도 및 경직성

• 진공 및 깨끗한 공정 환경에 적합합니다.

• 사용자 정의 차원 및 기하학 사용 가능

기술 매개 변수 (유형적)

참고: 매개 변수는 SiC 등급, 형성 방법 및 가공 요구 사항에 따라 달라질 수 있습니다.

전형적 사용법

• 반도체 공정 챔버 (CVD, PECVD, LPCVD, 에칭 시스템)

• 칸막이 덮개와 래인러 뚜??

• 고온 장비의 구조적 지지판

• 플라즈마와 마주나거나 플라즈마와 인접한 세라믹 부품

• 고급 진공 처리 시스템

• 반도체 및 광전자 장비를 위한 맞춤형 세라믹 구조 부품

사용자 정의 기능

• 맞춤형 외부 지름과 두께

• 사용자 정의 계단 높이와 너비

• 요청에 따라 선택적으로 얇게 깎거나 닦을 수 있습니다.

• 원본 또는 원본에 따른 가공

• 소량, 프로토타입 및 대용량 생산 지원

FAQ

Q1: 이 SiC 단계 세라믹 판의 주요 기능은 무엇입니까?

A:
이 구성 요소는 주로 반도체 및 고온 공정 장비에서 챔버 커버, 지원 플레이트 또는 라이너 캡과 같은 구조적 또는 기능적 세라믹 부품으로 사용됩니다.계단 설계는 장비 구조 내에서 정확한 위치 및 안정적인 조립을 허용.

Q2: 표면이 왜 맑지 않은가?

A:
닦지 않은 표면은 의도적입니다. 이 구성 요소는 광학 또는 전자 기능에 사용되지 않습니다. 구조 및 보호 목적으로 사용됩니다.토양 표면은 충분하고 종종 기계적 안정성 향상 및 프로세스 챔버 응용 프로그램에서 제조 비용을 줄이기 위해 선호됩니다..

Q3: 이 부품은 플라즈마 환경에 적합합니까?

A:
예, 실리콘 카바이드 는 플라즈마 침식 과 화학적 부패 에 대한 탁월 한 저항력 을 가지고 있으며, 반도체 공정 챔버 에서 플라즈마 위 또는 플라즈마 인접 응용 에 적합 합니다.

Q4: 이 부품은 진공 시스템에서 사용할 수 있습니까?

A:
그래요, 재료와 제조 과정은 진공 환경과 호환됩니다.SiC 세라믹은 낮은 배출가스를 나타내며 진공 및 열 사이클 조건에서 차원 안정성을 유지합니다..

Q5: 크기와 단계 기하학은 사용자 정의 될 수 있습니까?

A:
절대적으로. 외부 지름, 두께, 계단 높이, 계단 너비, 가장자리 특징은 모두 고객의 그림이나 응용 요구 사항에 따라 사용자 정의 할 수 있습니다.

Q6: 당신은 닦은 또는 코팅 된 버전을 제공합니까?

A:
요청에 따라 정밀 닦거나 닦는 것을 포함한 선택적 표면 완화도 제공 할 수 있습니다. 응용 및 운영 환경에 따라 코팅도 사용할 수 있습니다.

Q7: 어떤 산업이 일반적으로 이러한 유형의 구성 요소를 사용합니다?

A:
이 유형의 SiC 세라믹 구성 요소는 일반적으로 반도체 제조, 광 전자, 고급 진공 시스템 및 고온 산업 처리 장비에서 사용됩니다.

관련 제품

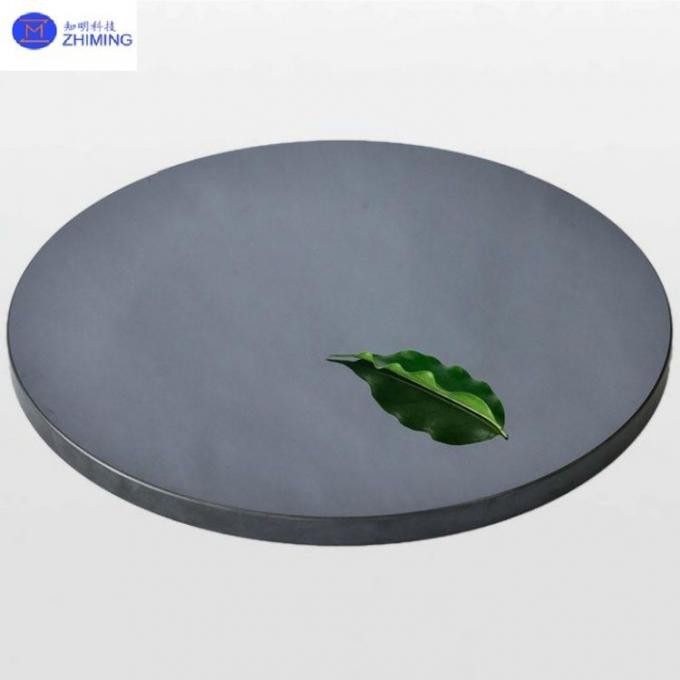

CMP 밀링 플레이트 화학적 기계적인 웨이퍼 닦기
