| 밀도: | 2.2g/cm3 | 모스 경도: | 6-7 |
|---|---|---|---|
| 압축 강도: | 1100 | 유전 상수 (10GHz): | 3.74 |
| 손실 계수 (10GHz): | 0.0002 | 스트레인 포인트: | 1080 |
| 열전도율 (20 ivity): | 1.4 | 응용 프로그램: | 반도체 리소그래피, 광섬유 통신 |

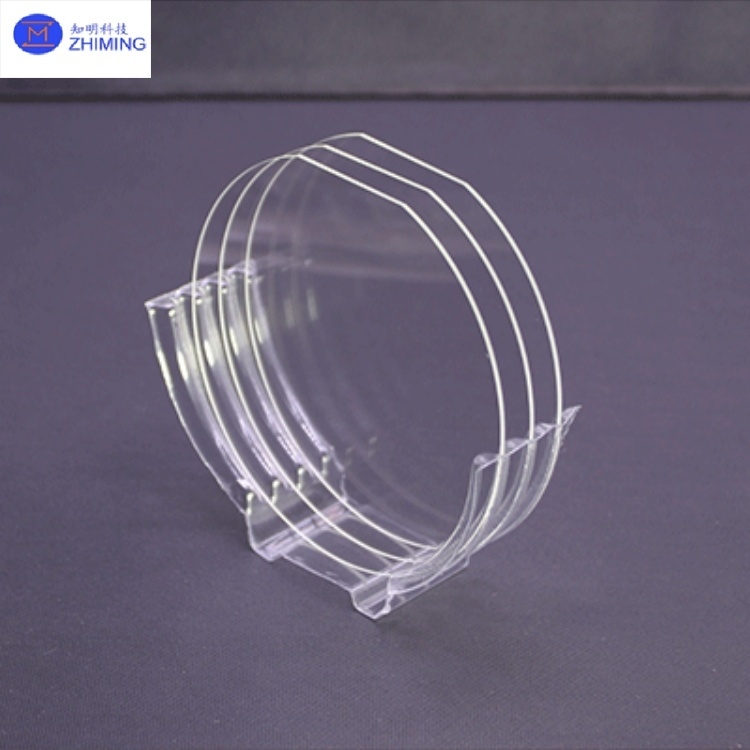

JGS1 JGS2 웨이퍼 광학 등급 융합 쿼츠 웨이퍼 2-12 인치
JGS1과 JGS2는 모두 고순도의 합성 쿼츠 유리이며 주로 이산화 실리콘 (SiO2) 으로 구성되어 있습니다.이 둘의 근본적인 차이점은 제조 과정과 그 결과의 순수성과 광학적 특성에 있습니다..
•JGS1은 화학 증기 퇴적 (CVD) 방법을 사용하여 생산됩니다. 그것은 매우 낮은 금속 불순물 함량을 특징으로합니다.1ppm) 및 매우 낮은 하이드록실 (OH) 함량 (<5ppm)이것은 깊은 자외선 (DUV) 스펙트럼에서 예외적인 송출력을 부여합니다.내부에 거품과 줄무늬가 거의 없습니다., 매우 높은 광학적 균일성을 제공합니다.
•JGS2는 일반적으로 수소-산소 화염 융합 방법을 사용하여 생성됩니다. 그것은 상대적으로 더 높은 금속 불순물 함량을 가지고 있습니다.1ppm) 와 더 높은 하이드록실 함량 (일반적으로 30-50ppm)이것은 자외선 (UV) 에서 근 적외선 (NIR) 스펙트럼 (일반적으로 220nm 파장에 80% 이상 전송) 으로 좋은 성능을 제공합니다.하지만 2600~2800 nm 범위에서 상당한 흡수 대역을 나타냅니다.내부 구조는 작은 거품, 곡성 구조 또는 회전 줄무늬를 포함 할 수 있습니다.
간단히 말해서, JGS1는 궁극적인 자외선 투명성과 초고 성능 ("고위 순도") 의 추구를 나타냅니다.JGS2는 대부분의 UV 및 가시광선 응용 프로그램의 요구를 충족시키는 동시에 더 비용 효율적인 선택을 제공합니다..
직관적인 비교를 위해, JGS1과 JGS2의 핵심 특성은 아래 표에서 요약된다.
| 특징적인 차원 | JGS1 (멀리 자외선 광학 쿼츠 유리) | JGS2 (외선 광학 쿼츠 유리) |
| 광적 전송 범위 |
185 nm ~ 2500 nm
|
220 nm ~ 2500 nm
|
| 송출력 @185nm/220nm |
> 85% @185nm (10mm 두께)
|
> 80% @ 220nm (10mm 두께)
|
| 2600~2800nm 흡수 |
강한 흡수 대역의 존재
|
강한 흡수 대역의 존재
|
| 금속 불순물 함량 |
매우 낮은 (약 0.1ppm)
|
비교적 낮은 (약 1ppm)
|
| 하이드록실 (OH) 함량 |
매우 낮은 (<5ppm)
|
더 높다 (30-50ppm)
|
| 내적 결함 |
매우 적은 거품과 줄무늬, 극도로 높은 광학 균일성
|
작은 거품, 곡성 구조 또는 회전 줄무늬를 포함할 수 있습니다.
|
| 반열 지수의 열 계수 (dn/dT) | 비교적 높다 |
더 낮은 (예: ~1.2×10−6/°C @1550nm), 우수한 열 안정성
|
| 표면 미세 경직성 | 매우 낮은 (RMS는 0.2 nm에 도달 할 수 있습니다), λ/20 가공 요구 사항에 적합합니다. | HF 처리 후 높은 표면 하이드록실 밀도, 코팅을 위한 이상적인 인터페이스를 제공 |
| 전형적인 제조 과정 |
화학 증기 퇴적 (CVD)
|
수소-산소 화염 융합
|
위의 표의 주요 특징 외에도 그들은 또한 몇 가지 훌륭한 공통점을 공유합니다.
•고온 저항력:부드러운점은 1683°C 정도이며, 1100°C의 연속적인 작동 온도에 견딜 수 있습니다.
•저온 확장 계수:약 5.15×10−7/°C (100°C에서), 좋은 열 안정성을 나타냅니다.
•좋은 화학적 안정성:다양한 산과 알칼리에 내성이 있습니다.
• 상대적으로 높은 기계적 강도:모스 경도는 7 정도입니다.
고유한 특성으로 인해 JGS1과 JGS2는 다양한 고급 분야에서 사용됩니다.
JGS1 애플리케이션 (최고의 UV 성능을 추구)
자외선 투명성이 매우 높고 불순물이 매우 낮기 때문에 JGS1은 주로 다음과 같이 사용됩니다.
JGS2 애플리케이션 (성능과 비용의 균형)
JGS2의 우수한 성능은 자외선에서 NIR 영역에서 광범위한 응용 프로그램을 제공합니다.
| 기계적 특성 | |
| 밀도/g/cm3 | 2.2 |
| 모스 강도 | 6~7 |
| 압축력 | 1100 |
| 팽창 강도 | 50 |
| 굽는 힘 | 65 |
| 톱션 강도 | 30 |
| 영의 모듈 | 7.5 * 104 GPa |
| 피시언 비율 | 0.17 |
| 전기적 특성 | |
| 다이렉트릭 상수 (10GHz) | 3.74 |
| 손실 요인 (10GHz) | 0.0002 |
| 다이렉트릭 강도 (10GHz) | 3.7 * 107 V·m |
| 저항성 (20°C) | 1 * 1020 Ω·m |
| 저항성 (1000°C) | 1 * 108 Ω·m |
| 열 특성 | |
| 스트레인 포인트 | 1080 |
| 반열점 | 1180 |
| 완화점 | 1630 |
| 열전도성 ((20°C) | 1.4 |
| 특정 열 (20 °C) | 670 |
| (20~320°C) 확장 계수: 30°C~600°C |
5.5 * 10-7 |
1. 유리 VI (TGV) JGS1 JGS2 사파이어 BF33 쿼츠를 통해 사용자 정의 가능한 차원
2쿼츠 유리 용합 실리카 방사선 보호 창문 JGS1/JGS2/JGS3 투명 UV
1. Q: JGS1과 JGS2 융합 실리카 웨이퍼의 차이점은 무엇입니까?
A: JGS1은 극히 낮은 금속 불순물 및 하이드록실 함유량으로 인해 우수한 깊은 자외선 (DUV) 전송을 제공합니다.JGS2는 UV에서 근 적외선 응용에 대한 비용 효율적인 성능을 제공하지만 더 높은 OH 함유량과 2600-2800 nm에서 중요한 흡수 대역을 제공합니다..
2Q: JGS1 대 JGS2 웨이퍼에 가장 적합한 응용 프로그램은 무엇입니까?
A: JGS1은 반도체 리토그래피와 엑시머 레이저와 같은 깊은 UV 애플리케이션에 이상적입니다. JGS2는 일반적으로 일반 UV 광학, 섬유 통신,극심한 DUV 성능이 중요하지 않은 산업용 UV 처리.
