맞춤형 단결정 사파이어 광학 돔 사파이어 보호 윈도우

맞춤형 단결성 사파이어 광적 돔 사파이어 보호 창

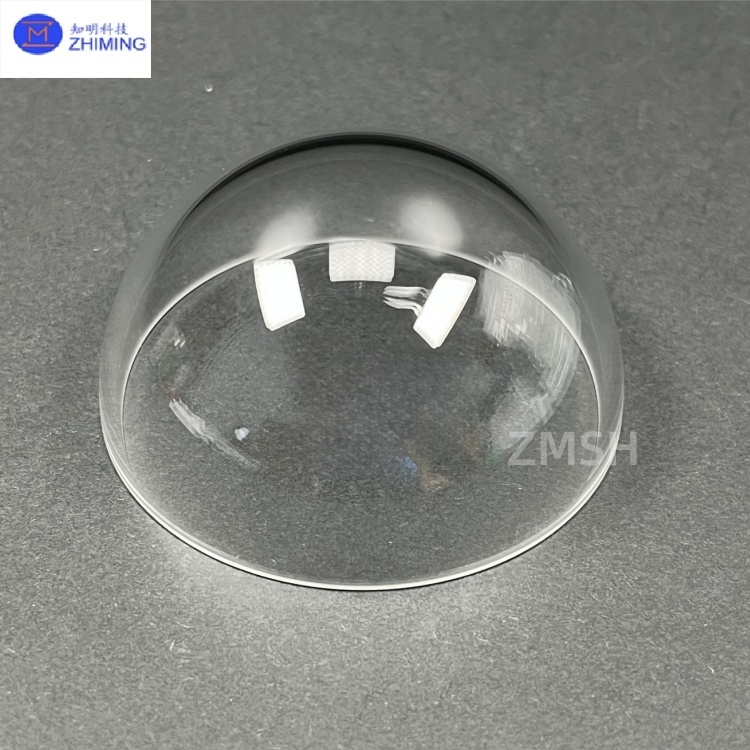

사파이어 돔은 합성 단 결정 사파이어 (α-Al2O3) 로 만든 반구 또는 초반구형 광학 창이다.천연 사파이어에서 생산되지 않지만 특정 결정 성장과 초정밀 광학 처리 기술을 통해 고순도 알루미늄 산화물 단일 결정을 사용하여 제조됩니다.그것은 고급 광학 시스템에서 가장 까다로운 응용 프로그램에 대한 선호 된 선택입니다.

극한 환경으로 설계된 사파이어 돔은 첨단 광학 보호 커버입니다.반구 구조는 공기 역학 견격을 최소화하면서 내부 이미지 센서 또는 광학 시스템에 가능한 가장 넓은 시야장 (FOV) 을 제공합니다..

1. 원자재:이 물질은 합성 사파이어 단 결정입니다. 그것은 유리 유형이 아니라 특정 결정 지향을 가진 단 결정 물질입니다.이것은 그것의 기계적 및 광학적 특성이 완전히 동위성 (isotropic) 이 아니며 결정 지향 처리를 통해 최적화되어야한다는 것을 의미합니다..
2. 제조 과정:큰 사파이어 덩어리는 먼저 열 교환 방법 (HEM) 이나 Czochralski 방법 (Czochralski method) 을 사용 하여 재배 됩니다. 그 다음에는 방향화, 절단, 거칠고 얇게 깎아내는 과정, 그리고 마지막으로다이아몬드 파우더로 정밀 닦기고도의 광적 품질에 반구 처리, 특히 내부 표면을 닦는 것은 기술적으로 도전적이고 비용이 많이 든다.
3. 설계 목적:그것은 고속, 고압, 고온 또는 전통적인 광학 유리가 실패하는 매우 부식성 환경에서 관찰 및 보호 요구 사항을 충족시키기 위해 개발되었습니다.이 "창"은 단지 "창"일 뿐 아니라 광학 시스템 전체 의 가장 중요한 "갑옷"입니다.

사파이어 돔 특성

사파이어 돔의 특성은 거의 전체적으로 단일 결정 구조와 화학 성분에서 파생되어 많은 재료들 사이에서 돋보이게됩니다.

1. 매우 높은 표면 경화 저항:

• 사파이어 돔은 9의 모스 경도가 다이아몬드 다음으로 높습니다.빈번한 교체 없이 장시간 동안 광학 선명성을 유지합니다..

2우수한 광역 송신:

• 사파이어 돔은 자외선 (약 0.15μm) 에서 중 적외선 (약 5.5μm) 파장까지 매우 넓은 전송 범위를 갖추고 있습니다.이것은 가시광선 이미징뿐만 아니라 UV 및 IR 광학 시스템에도 적합합니다.

3뛰어난 압력 및 충격 저항:

• 사파이어 돔은 매우 높은 압축 강도를 가지고 있으며, 엄청난 수압 압력을 견딜 수 있습니다. (예를 들어, 심해 잠수함).그 구조적 무결성 은 또한 물 방울 의 충격 에 저항 할 수 있도록 한다, 모래, 심지어는 높은 속도로 비행하는 동안 새의 충돌.

4뛰어난 화학적 무력성 및 열 안정성:

• 사파이어 돔은 물에 녹지 않고 강한 산과 알칼리에 저항하며 바닷물에 매우 안정적입니다.유리처럼 부드럽거나 변형되지 않고 높은 온도에서 차원 안정성을 유지합니다..

5낮은 열 방사선:

• 사파이어 돔은 중부 적외선 대역에서 낮은 자기 방출을 나타내며 적외선 가이드 및 열영상 시스템에 매우 중요합니다.이것은 돔 자체에서 생성되는 열 소음이 내부 센서의 이미지 품질을 방해하는 것을 방지합니다.

사파이어 돔 사용법

사파이어 돔의 응용은 거의 고품질 군사, 항공 우주 및 최첨단 과학 연구 분야에 집중되어 있습니다.

• 전기 광학 포드 및 적외선 검색 및 추적 (IRST) 시스템:

사피어 돔 은 군사 항공기, UAV 또는 해군 선박 의 전기 광학 팟 앞 에 있는 보호 창문 으로 사용 된다. 그 높은 강도 는 고속 비행 도중 충격 을 견딜 수 있다.높은 전송량과 낮은 자기 방출량은 내부 IR 및 전기 광학 센서에 대한 명확하고 정확한 목표 이미지를 보장합니다..

• 미사일 탐사선:

공중 대공 미사일과 지상 대공 미사일의 중요한 부품입니다.그리고 고온 저항력은 고속 미사일 비행 중에 공기 마찰로 인한 공기 역학 열을 견딜 수 있습니다., "열벽"으로 인한 목표 신호 손실을 방지합니다.

• 심해 탐사 장비:

사피어 돔은 심해 잠수함 및 원격 조작 차량 (ROV) 의 관측 창이나 카메라 하우스로 사용됩니다.극심 한 압력 저항성 과 부식 저항성 은 수천 미터 깊이 에 있는 카메라 와 센서 를 보호 합니다.

• 고압 창문 및 센서 보호:

산업 환경에서, 화학 반응기 및 초중심 물 산화 시스템과 같은 극도로 높은 압력, 고온 또는 부식성 환경에서 뷰포트로 사용됩니다.

• 첨단 과학 연구 장비:

사파이어 돔은 특수 광학 실험 설비, 분광 측정 샘플 챔버 또는 매우 넓은 시야와 높은 내구성을 필요로하는 과학 기기에 사용됩니다.

관련 제품 추천

1알2O3 사파이어 돔 K9 유리 경화 Mohs9 고압 저항성 광학 창문

2알2O3 단일 결정 99.999% 사파이어 돔 적외선 광학 창 모스9

1질문: 사파이어 돔은 어떤 용도로 사용되나요?
A: 사파이어 돔은 주로 매우 내구성 있는 광학 창으로 사용되며 미사일, 잠수함,그리고 고압과 같은 혹독한 환경에서의 군사 항공기, 마찰, 극한 온도

2질문: 왜 사파이어는 돔에 사용되나요?
A: 사파이어는 돔에 사용되는데, 그것은 예외적인 경화성 (고려움증 저항성), 자외선에서 적외선으로의 광학 전송성, 그리고 높은 구조 강도,까다로운 항공우주 및 해상 애플리케이션의 생존에 중요한.
