제품 상세 정보:
결제 및 배송 조건:
|
| 작업 테이블 높이 뇌졸중: | 200mm | 스윙 각도: | ± 8º |
|---|---|---|---|
| 와이어 릴 용량: | 20km | 스티어링 휠 번호: | 8개 부분 |
| 응용 프로그램: | LED 산업, 소비자 전자 제품 |

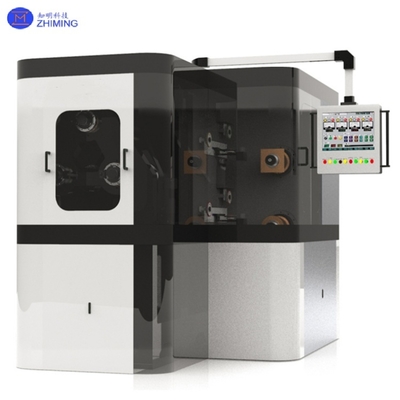

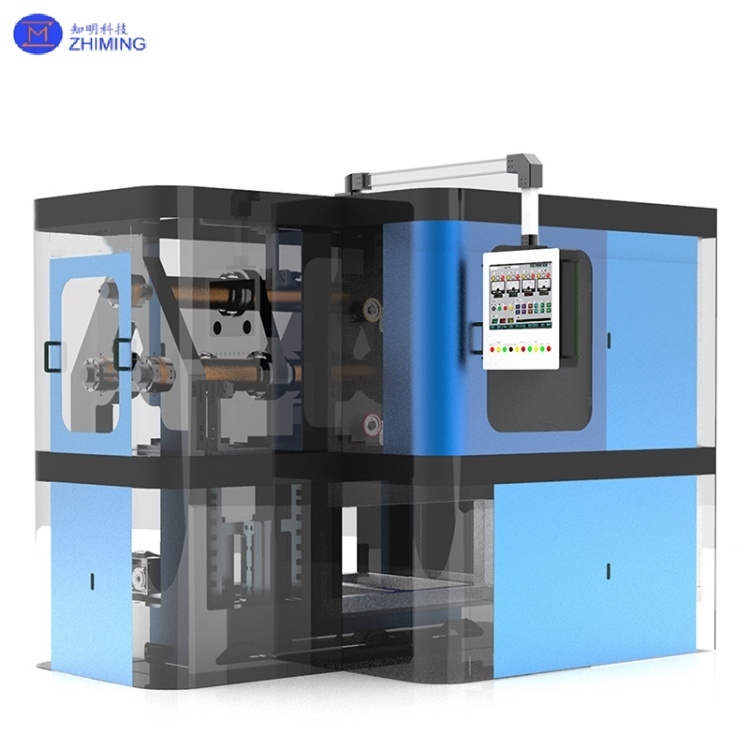

사파이어/시크/쿼츠 재료를 위한 사파이어 멀티 와이어 톱 머신
사파이어 멀티 와이어 사우는 단단하고 부서지기 쉬운 재료 (예를 들어 사파이어, 실리콘 카바이드, 쿼츠, 광 유리) 를 위해 설계된 정밀 가공 장치입니다.이 기계 는 다이아몬드 로 덮인 수백 개의 와이어 의 고속 회전 운동 을 사용 하여, 효율적 인 링고트 썰매 를 달성 한다. 가이드 바퀴가 더 적다 (일반적으로 3 ′′ 5), 시스템은 안정성과 비용 효율성을 향상시킵니다. Φ 300mm까지의 잉글로에 적합합니다.±0을 달성.02mm 두께 허용도와 표면 거칠성 Ra < 0.5μm. 응용 프로그램은 LED 기판, 소비자 전자 상자 덮개판, 군사 창문 등을 포함합니다.
전통적인 멀티 와이어 자와 비교하면 이 장치는 폐쇄 루프 긴장 조절 (10~30N 범위) 및 지능형 스레딩 시스템을 사용합니다.전선 사용량을 40% 향상시키고 소비자 비용을 30% 줄입니다.효율성, 안정성, 경제적인 요구에 부응하면서
1. 멀티 와이어 드라이브 시스템
- 네
2고전압 절단 메커니즘
3지능형 제어 시스템
- 네
4냉각 및 필트레이션
| - 네분류 | 기술적인 세부사항 | 이점 |
| 구조 설계 | 유한 요소 최적화 Q345B 강철 프레임 (자연 주파수 > 80Hz) | 진동 저항성 50% 향상; 높은 습도에서 안정적인 작동. |
| 제어 정확성 | 7개의 서보 모터 + 17비트 절대적 인코더 (±0.002mm 반복성) | 정확한 결정학적 방향 일치 (예를 들어, C/R 얼굴 절단) |
| 긴장 시스템 | 듀얼 루프 제어 (전류 + 위치 루프; <±0.3N 변동) | 990.5%의 양산율, 와이어 파열 손실 <0.1% |
| 프로세스 적응성 | 재료 사전 설정에 대한 레시피 관리자 (예를 들어, 사파이어 경도는 2000HV) | 3분 소재 전환; 시험 절단 손실을 줄입니다. |
| 스마트 기능 | MES 시스템과 이더넷/IP 통합; 3단계 액세스 제어 | 실시간 OEE 데이터 업로드; 산업 4.0 표준을 준수합니다. |
| 비용 효율성 | 01 슬라이스 당 와이어 소비량은.8~1.2m (Φ0.25mm 와이어) | 전선 사용량이 30% 낮고 전선 지름이 빠르게 전환됩니다 (0.15~0.45mm). |
|
전원 공급 |
AC 380V 및 50A 용량을 가진 3단계 5선 시스템 |
|
전력 소비 |
25KVA 이하 |
|
스핀드 속도 |
400~1200m/min |
|
작업 테이블의 높이는 |
200mm |
|
작업 테이블 절단 공급 속도 |
0mm-1000mm/h |
|
스윙 각 |
±8o |
|
최대 작업 크기 |
350 × 200 × 200mm |
|
와이어 릴 용량 |
20km |
|
와이어 지름 |
0.1-0.28mm |
|
롤러 외부 지름 효과 길이 축 |
160mm × 350mm × 3 스트립 |
|
스티어링 휠 번호 |
8개 |
|
기계의 순량 |
5500kg |
|
최대 작업 크기 |
350 × 200 × 200mm |
1LED 산업:
- 네
2소비자 전자제품:
- 네
3광학과 국방:
- 네
4반도체:
5연구:
1안정성:
- 네
2에너지 효율:
- 네
3비용 효율성:
- 네
4가격 선두:
- 네
Q1: 사파이어 멀티 와이어 시의 핵심 장점은 무엇입니까?
A1: 높은 처리량 대량 절단 (800~1,200개의 웨이퍼 시클당), 두께 용도 ±0.02mm, 표면 거칠성 Ra <0.5μm,LED 기판 및 군사 창문과 같은 고 정밀 애플리케이션에 이상적입니다..
Q2: 비순환 사파이어 절단 문제를 해결하는 방법?
A2: 절단 매개 변수 (선 속도 / 긴장) 및 와이어 메시 정렬을 최적화하여 다이아몬드 와이어 왜곡을 최소화하기 위해 가이드 휠 지름 > 300mm를 보장합니다.
