제품 상세 정보:
결제 및 배송 조건:
|
| Size/Shape: | Customized | Thermal conductivity: | 120-270 W/(m·K) |
|---|---|---|---|
| Flexural strength: | 300-500 MPa | Insulation resistance: | >10¹⁴ Ω·cm |
| Thickness: | 0.25-3 mm | Polishing: | Ra <0.1 μm |
| 강조하다: | SiC ceramic insulating substrate,high-temperature resistant ceramic substrate,high-purity SiC substrate |
||

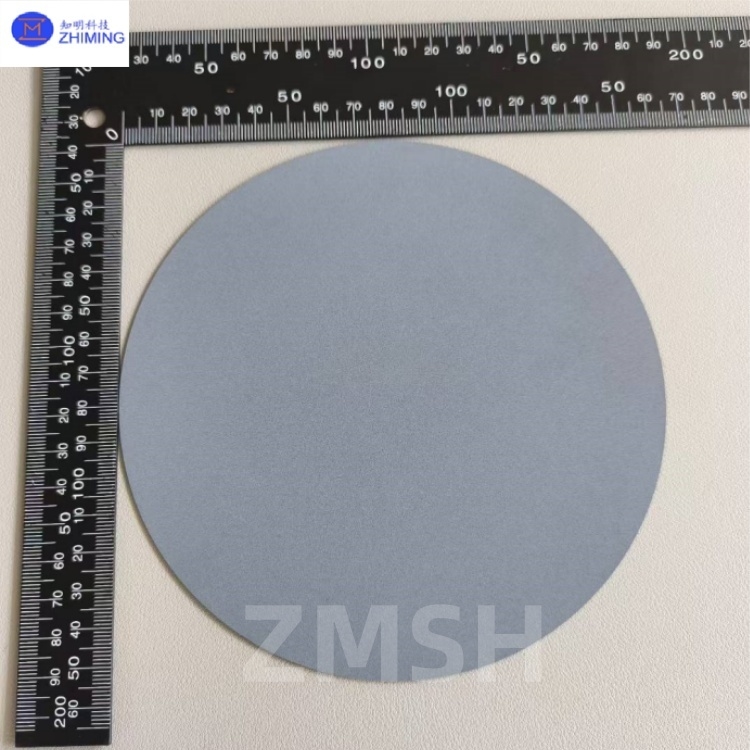

고순도 SiC 세라믹 단열 기판 고온 저항성
실리콘 카비드 (SiC) 세라믹 기판은 고순도 SiC 분말의 고온 합금으로 제조된 첨단 세라믹 재료로, 뛰어난 열전도성을 나타냅니다.높은 기계적 강도3세대 반도체 재료로서, SiC 세라믹 기판은 고전력 전자제품, RF 장치, LED 포장,고온 센서특유의 특성 조합은 높은 열 전도성, 낮은 열 확장 계수,그리고 극심한 경직성으로 인해 그들은 가혹한 환경에서 전자 포장 및 열 관리 솔루션에 이상적입니다.전통적인 알루미나 (Al2O3) 또는 알루미늄 나트라이드 (AlN) 기판에 비해 SiC 세라믹 기판은 고온, 고주파,및 고전력 애플리케이션특히 전기차, 5G 통신 및 항공 우주 시스템에서
|
부동산 분류
|
사양/성능
|
기술적 이점
|
|
열 특성
|
열전도: 120~270W/m·K (황을 초과)
|
더 나은 열 분산, 온도 스트레스 감소, 장치 신뢰성 향상 |
|
기계적 특성
|
굽힘 강도: 300-500 MPa
|
마모/충격 저항성, 고 스트레스 환경에 적합
|
|
전기적 특성
|
단열 저항: > 1014 Ω·cm
|
낮은 신호 손실, 고 주파수 회로에 이상적
|
|
화학적 안정성
|
산/알칼리 부식 및 산화 (원온 1600°C까지 안정성)
|
화학/우주에서 힘든 조건에서 신뢰성 있는 성능
|
|
크기와 사용자 정의
|
두께: 0.25-3mm
|
다양한 포장 요구에 대한 유연한 솔루션
|
|
표면 처리
|
폴리싱: Ra <0.1 μm
|
최적화된 용접 및 칩 부착 성능
|
1전력전자
2RF 통신
3광전자
4항공우주
5고온 산업
6방어
1. SiC 실리콘 탄화물 세라믹 트레이 판 웨이퍼 홀더 ICP 에피타시얼 성장 처리를 위한 에칭 프로세스
2. SiC 볼, SiC 마블 다이아몬드 0.5mm ~ 50mm 사용자 정의, 고 정밀 베어링 볼
1질문: AlN 또는 Al2O3와 같은 전통적인 재료에 비해 SiC 세라믹 기판의 장점은 무엇입니까?
A: SiC 세라믹 기판은 3-5배 높은 열전도 (최고 270 W/mK), 우수한 기계 강도 (450 MPa 대 AlN의 300 MPa) 및 극한 온도 저항 (1600°C) 을 제공합니다.고전력 애플리케이션에 이상적으로 사용되는데.
2질문: 전기차 전력 모듈에 왜 SiC 세라믹이 사용됩니까?
A: 초고열 전도성은 IGBT 칩 온도를 20-30% 감소시켜 EV 인버터 효율과 충전 속도를 크게 향상시키고 부품 수명을 연장합니다.
