사파이어 맞춤형 광학 창문 광학 부품

Name: 사파이어 맞춤형 광학 창문 광학 부품
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 사파이어 맞춤형 광학 창문
Price: 115.00 USD
Availability: InStock

브랜드 이름:	ZMSH
모델 번호:	사파이어 맞춤형 광학 창문
MOQ:	25
가격:	by case
배달 시간:	2-4 주
지불 조건:	t/t

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

rohs

재료:

단결정 알로우

경도 (Mohs):

최대 온도:

1900 ° C

550nm @송신기:

> 92%

압축 강도:

2 GPA

파장 범위:

200–5500 nm

포장 세부 사항:

100 학년 청소실에 패키지

공급 능력:

한 달에 1000pc

강조하다:

맞춤형 사피어 광학 창문

사파이어 광학적 부품

정밀 사파이어 광학 윈도우

제품 설명

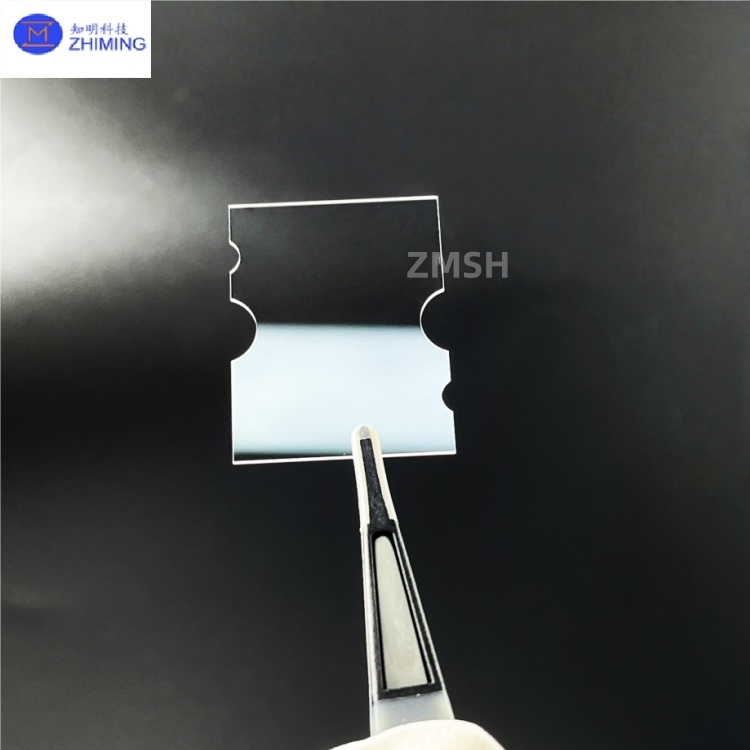

사파이어 맞춤형 광학 윈도우 제품 개요

사파이어 맞춤형 광학 윈도우 광학 부품

사파이어 불규칙 광학 윈도우는 고순도 단결정 산화알루미늄(α-Al₂O₃)으로 제작된 정밀 가공 광학 부품입니다. 핵심 장점은 사파이어의 고유한 재료 특성과 맞춤형 기하학적 설계를 결합하여 광학적, 기계적, 화학적 성능에 대한 극한 환경 요구 사항을 충족하는 것입니다.

회사 서비스 하이라이트:

전체 크기 맞춤화: 원형, 사각형, 환형 및 복잡한 불규칙한 모양(예: 사다리꼴, 육각형)을 지원하며, 두께 공차는 ±0.01mm이고 최대 직경은 500mm입니다.
다중 재료 통합: 표준 사파이어 웨이퍼, 튜브, 로드 및 하이브리드 구조(예: 텅스텐-구리 캡슐화)와 함께 다층 코팅 솔루션을 제공합니다.
빠른 납품: 설계부터 대량 생산까지 2~4주, 소량 배치 프로토타입 및 대규모 제조를 수용합니다.

사파이어 맞춤형 광학 윈도우 기술 사양

매개변수

사파이어 윈도우

경도(Mohs)

최대 온도

1900°C

550nm 투과율

>92%

압축 강도

2 GPa

파장 범위

200–5500 nm

사파이어 맞춤형 광학 윈도우 핵심 특성

1. 재료 특성:

초고 경도: Mohs 경도 9(다이아몬드 다음으로 높음), 석영보다 5배의 내마모성, 연마 환경에 이상적입니다.
광대역 투과율: 200 nm(UV)에서 5.5 μm(중적외선)까지의 전체 파장 투과율, 코팅 없이 85% 이상의 가시광선 투과율.
극한 내구성:

온도: 2050°C의 융점, 최대 1900°C의 단기 내성(예: 용융 금속 관찰 윈도우).
내화학성: 강산(HF 제외), 알칼리 및 유기 용제에 강하며, 가혹한 화학 반응기에 적합합니다.
낮은 열팽창: 5.3×10⁻⁶/°C의 계수, -200°C에서 800°C까지 0.02% 미만의 변형.

2. 사파이어 맞춤형 광학 윈도우 기능:

사파이어 맞춤형 광학 윈도우 불규칙 가공 정밀도: ±0.05mm 공차, 0.25mm×45° 모서리 챔퍼링, 표면 거칠기 Ra <0.5 nm(양면 연마).
기능 향상:

사파이어 맞춤형 광학 윈도우 코팅 옵션: 반사 방지(AR), 고반사(HR), 소수성/친유성 및 전도성(ITO/금속) 코팅.
캡슐화: 진공/고압 인터페이스를 위한 금속 플랜지(316L 스테인리스 스틸) 및 세라믹 기판(AlN).

사파이어 맞춤형 광학 윈도우 적용 시나리오

1. 산업 및 에너지:

고온 모니터링: 용융 금속 용광로 및 반도체 MOCVD 장비에서 실시간 관찰을 위한 사파이어 맞춤형 광학 윈도우, 1000°C 이상의 온도와 부식성 가스에 견딜 수 있습니다.
석유 탐사: H₂S 부식 및 100MPa 압력에 강한 사파이어 맞춤형 광학 윈도우 시추공 센서 윈도우.

2. 레이저 및 광학 시스템:

고출력 레이저: CO₂ 레이저 절단기 출력 윈도우(10.6 μm에서 99% 투과율), kW 수준의 에너지 밀도를 견딜 수 있습니다.
적외선 영상: 향상된 선명도를 위해 90% 이상의 중적외선 투과율을 가진 열 화상 윈도우의 사파이어 맞춤형 광학 윈도우.

3. 의료 및 생명 공학:

내시경: 최소 침습 수술을 위해 134°C/30분에서 오토클레이브 가능하며 생체 적합성 표면을 가진 사파이어 맞춤형 광학 윈도우.
레이저 치료: 분산이 적어 열 손상을 최소화하는 펨토초 레이저 안과 수술 윈도우.

4. 항공 우주 및 방위:

위성 광학: 방사선 저항 윈도우(양성자 선량 1×10¹⁴ p/cm² 및 2% 미만의 투과율 손실)를 가진 사파이어 맞춤형 광학 윈도우.
미사일 유도: 1000°C 이상의 공기역학적 가열을 견디는 적외선 감지 윈도우.

5. 소비자 전자 제품:

AR/VR: 곡면 디스플레이용 스크래치 방지 렌즈 코팅(0.3–1mm 두께).
웨어러블: MIL-STD-810G 낙하 테스트를 통과하는 군용 스마트워치 사파이어 렌즈.

권장 사파이어 광학 윈도우

1. 사파이어 광학 부품 사파이어 유리 고성능 고경도 연마 스틱 튜브 맞춤형

2. 사파이어 원형 윈도우 사파이어 유리 90% 투과율 레이저 윈도우용

사파이어 맞춤형 광학 윈도우 Q&A

Q1: 사파이어 불규칙 광학 윈도우가 석영 또는 융합 석영에 비해 갖는 주요 장점은 무엇입니까?

A: 사파이어는 우수한 경도(Mohs 9), 1900°C 단기 내열성, 200-5500 nm 광대역 투과율을 제공하여 극한 환경에서 석영(1050°C 제한)보다 뛰어납니다.

Q2: 사파이어 불규칙 광학 윈도우는 어떤 산업에서 일반적으로 사용됩니까?

A: 내구성과 광학적 선명도 때문에 항공 우주(위성 광학), 의료 내시경, 산업용 레이저 시스템, 및 방위 적외선 감지에 중요합니다.

태그: #사파이어 맞춤형 광학 윈도우, #단결정 Al₂O₃, #광학 부품
