| 브랜드 이름: | ZMSH |
| 모델 번호: | 다이아몬드 와이어/멀티 와이어/고속/고정밀/하강/진동 절단기 |
| MOQ: | 3 |
| 가격: | by case |
| 배달 시간: | 3-6개월 |
| 지불 조건: | T/T |

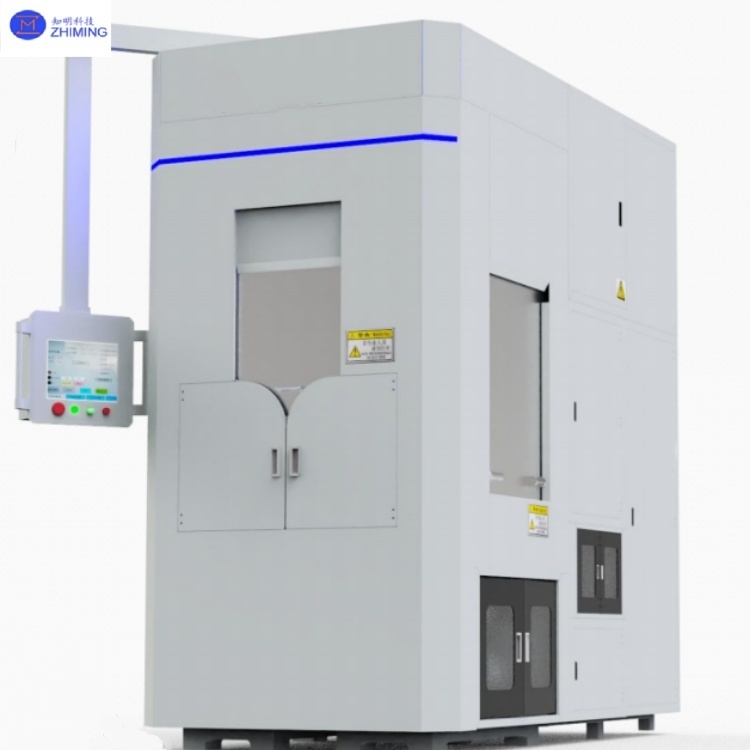

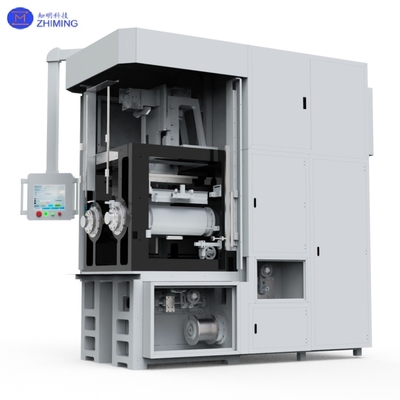

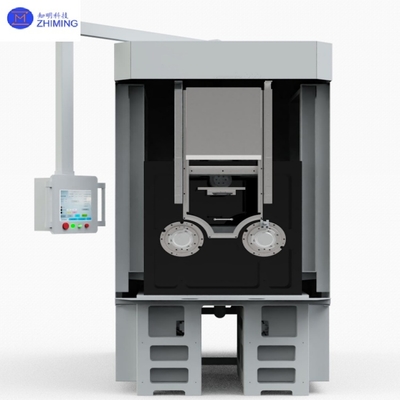

다이아몬드 와이어 / 멀티 와이어 / 고속 / 고 정밀 / 하락 / 진동 절단 기계
다이아몬드 와이어 / 멀티 와이어 / 고속 / 고 정밀 / 하락 / 진동 절단 기계는 단단하고 부서지기 쉬운 재료의 정밀 처리를 위해 특별히 설계 된 고급 시스템입니다.그것은 다중 유선 병렬 절단 (1-3m / s 작업 속도) 를 포함하여 여러 고급 기능을 통합이 기계는 반도체 웨이퍼, 광 부품,그리고 특수 세라믹, 실리콘, 실리콘 탄화물 (SiC), 사파이어 (Al2O3) 및 쿼츠와 같은 다양한 재료를 지원하며 R&D에서 대량 생산까지의 요구 사항을 충족합니다.
| 매개 변수 | 사양 |
| 프로젝트 | 위쪽에는 작업판이 있는 다선 철톱 |
| 최대 작업 조각 크기 | 204 ø*500mm |
| 주 롤러 코팅 지름 (두 끝에 고정) | ø 240*510mm (두 개의 주요 롤러) |
| 가이브 가동 속도 | 2000 (MIX) m/min |
| 다이아몬드 와이어 지름 | 00.1-0.5mm |
| 공급 바퀴의 선 저장 용량 | 다이아몬드 와이어 지름 20km |
| 절단 두께 범위 | 00.1-1.0mm |
| 절단 정확성 | 00.01mm |
| 작업장의 수직 승강력 | 250mm |
| 절단 방법 | 재료는 위에서 아래로 흔들리고 내려갑니다. 다이아몬드 선의 위치는 변하지 않습니다. |
| 절단 속도 | 00.01~10mm/min |
| 물탱크 | 300L |
| 절단 액체 | 고효율성 경직 방지 절단 액체 |
| 스윙 속도 | 00.83°/s |
| 공기 펌프 압력 | 0.3-3MPa |
| 스윙 각 | ±8° |
| 최대 절단 팽창 | 10N-60N (최저 단위 0.1N를 설정) |
| 절단 깊이 | 500mm |
| 작업장 | 1 |
| 전원 공급 | 3단계 5선 AC380V/50Hz |
| 도구 기계의 총 전력 | ≤92kW |
| 주 모터 (물 순환 냉각) | 22*2kW |
| 배선 모터 | 1*2kW |
| 작업용 스윙 모터 | 1.3*1kW |
| 전압 조절 모터 (물 순환 냉각) | 5.5*2kW |
| 유선 방출 및 수집 모터 | 15*2kW |
| 외부 차원 (바둑 팔 박스 제외) | 1320*2644*2840mm |
| 외부 차원 (바둑 팔 박스 포함) | 1780*2879*2840mm |
| 기계 무게 | 8000kg |
|
특징
|
설명
|
재료 특성
|
|
멀티 와이어 효율
|
200선 동시 처리, 5배 생산성 향상
|
실리콘 잉글릿 (Φ12"), SiC 웨이퍼 (6")
|
|
고속 정밀
|
절단 속도 1-3m/s, 정확도 ±0.01mm
|
사파이어 (모스 9), 쿼츠 (저열 확장)
|
|
하향 + 오스실레이션
|
물질의 스트레스를 줄이고 표면 거칠성 Ra<0.5μm
|
세라믹 (AlN/Al2O3), 광 유리
|
|
지능형 제어
|
절단 힘/온도 실시간 모니터링, 자동 최적화
|
복합 기판 (SiC-on-Si), 특수 결정
|
다이아몬드 와이어 / 멀티 와이어 / 고속 / 고 정밀 / 하락 / 진동 절단 기계 응용 분야
1반도체 제조
2태양광
3광전자
4첨단 재료
참고:: Si, SiC, 사파이어, 쿼츠 및 세라믹과 호환됩니다. 맞춤형 솔루션이 제공됩니다.
1. 질문: 다이아몬드 와이어 톱에서 진동 절단의 장점은 무엇입니까?
A: 오시일레이션 절단 (± 8 °) 은 <15μm로 칩을 줄이고 SiC 및 사파이르와 같은 깨지기 쉬운 재료의 표면 완화를 개선합니다.
2Q: 다중선 다이아몬드 톱이 얼마나 빨리 실리콘 웨이퍼를 잘라낼 수 있을까요?
A: 200개 이상의 와이어를 1~3m/s로 사용해서 300mm의 실리콘 웨이퍼를 2분 이내에 잘라낼 수 있습니다.
