| 소재: | 용융 실리카 | 두께: | 8.3mm |
|---|---|---|---|
| 직경/크기: | 사용자 정의 가능 | 변속 범위: | 190 nm ~ 2500 nm |
| 평행성: | <3 Arcmin | 코팅 옵션: | AR 코팅, 반사 코팅 등 |
| 강조하다: | 광 유리 창문,맞춤형 쿼츠 광학 유리 창,고굴절률 광학 유리 창 |
||

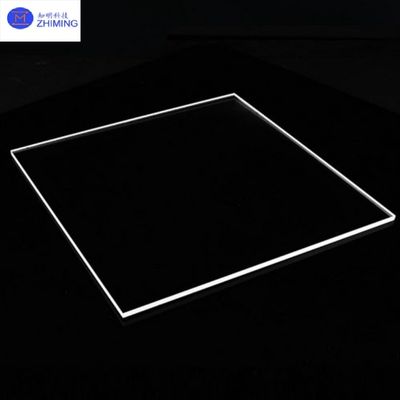

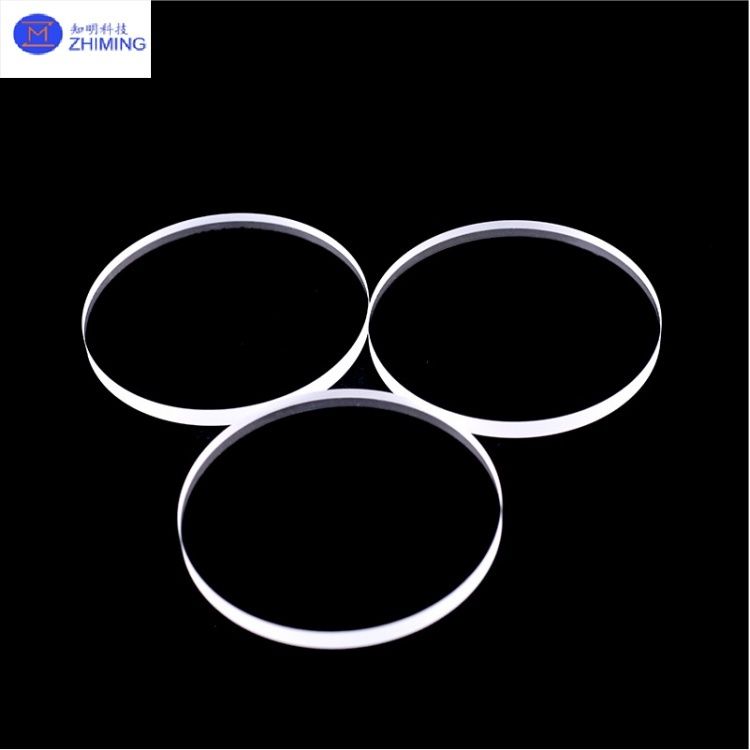

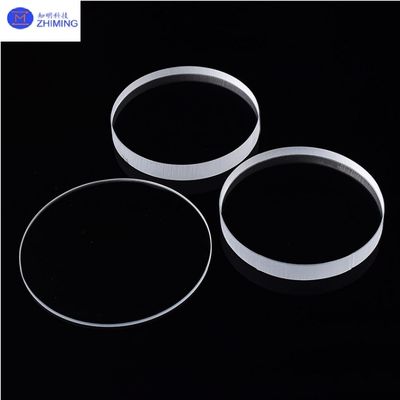

맞춤형 모양 쿼츠 광 유리 창문 두께 8.3mm 높은 굴절 지수
쿼츠 광학 창문 ( 두께 8.3mm) 은 고순도 녹은 실리카 (SiO2) 로 정밀 설계되어 특별한 광학 투명성, 열 안정성 및 화학적 관성성을 제공합니다.첨단 레이저 시스템에서 까다로운 애플리케이션을 위해 설계된, 반도체 제조 및 진공 관측, 이 제품은 사용자 지정 기하학 (순환, 정사각형, 불규칙 모양) 및 복잡한 구조 (공개, 톱니 가장자리다양한 광적 통합 요구를 충족시키기 위해추가 제품 들 은 쿼츠 프리즘, 필터, 렌즈 이다.
| 매개 변수 | 가치/상명 |
| 소재 | 합성 실리카 |
| 두께 | 8.3mm |
| 직경/대면 | 사용자 정의 |
| 표면 품질 | 60/40 이상 |
| 전송 범위 | 190 nm ~ 2500 nm |
| 굴절 지수 (@587.6 nm) | 1.458 |
| 표면 평면성 | λ/4 @ 632.8 nm |
| 평행성 | < 3 아크민트 |
| 코팅 옵션 | AR 코팅, 반사 코팅 등 |
1광학 성능
- 광대 스펙트럼 전송: > 90%는 자외선 (170~2500 nm) 및 적외선 (3500 nm까지) 범위에서 전송되며, UV-Vis-NIR 응용 프로그램에 최적화되었습니다.
- 낮은 방출 빛: λ/10 표면 평면성 (Zygo 간섭 측정으로 테스트) 및 Ra < 1 nm (원자 힘 현미경) 을 달성하여 빛의 산란과 왜곡을 최소화합니다.
2열 견고성
- 고온 내구성: 1100°C에서 지속적으로 작동하고 열 충격에 견딜 수 있습니다.
- 극저 CTE: 극심 한 열 사이클 에서 차원 안정성 을 보장 하는 0.55 × 10−6/°C (25 × 300°C) 의 열 팽창 계수
3기계적, 화학적 내구성
- 경화 및 강도: 7의 모스 경화 및 1100 MPa의 압축 강도, 기계적 경화 및 고압 환경에 저항.
- 화학 저항성: 산 (HF를 제외한) 및 유기 용매에 내성, 반도체 습기 에치 및 화학 증기 퇴적 (CVD) 공정에서 검증되었습니다.
4표면 품질
- 울트라 폴리싱 마감: 표면 거칠성 <1 nm (Ra) 및 40/20 스크래치 / 덤비 사양, 고 해상도 영상 및 레이저 광학에 중요합니다.
1레이저 시스템
· 레이저 출력 창: 열 렌즈화와 빔 왜곡을 완화하는 CO2 레이저 (10.6μm) 및 초고속 레이저 (페르트초 펄스) 를 위한 보호 인터페이스로 사용됩니다.
· UV 레이저 보호: 리토그래피 및 마이크로 머신링 시스템의 민감한 구성 요소를 UV로 인한 붕괴로부터 보호합니다.
2. 반도체 제조
· 플라즈마 관찰 창문: 웨이퍼 제조에서 플라즈마 에칭 프로세스를 실시간 모니터링하여 진공 무결성과 광적 명성을 유지합니다.
· CVD 챔버 뷰포트: 부식성 부산물 (예를 들어, SiCl4, NF3) 에 저항하면서 얇은 필름 퇴적의 균일성을 모니터링합니다.
3. 진공 및 고 방사선 환경
· 싱크로트론 빔라인 윈도우: 입자 가속기와 자유전자 레이저에서 최소 흡수와 함께 단단한 X선 (최고 35 keV) 을 전송합니다.
· 진공 시스템 모니터링: 압력 무결성을 손상시키지 않고 고 진공 챔버에 대한 시야를 제공합니다.
- 네
4분석 기기
· 스펙트로미터 샘플 윈도우: 물질 특성화를 지원하는 라만, FTIR 및 UV-Vis 스펙트로스코피에 평면 스펙트럼 응답을 보장합니다.
· XRD 샘플 홀더: 분광 분석 중에 결정학적 정렬을 유지합니다.
5. 국방 및 항공우주
· 초음속 차량 창문: 1000°C/s 이상의 열 경사 및 > 106 rad의 방사선 복용량에 견딜 수 있습니다.
· 레이저 무기 시스템: 고 에너지 레이저 펄스 (100 kW ∼ 1 MW) 로부터 광 열차 구성 요소를 보호합니다.
ZMSH Precision Optics는 고밀도의 쿼츠 광학 부품의 연구 개발 및 제조에 전문이며, 핵심 제품은 쿼츠 광학 창문 (특히 8.3mm 두께 변종) 을 포함합니다.프리즘, 필터, 렌즈, 모두 고순도 합성 실리카로 만들어져 뛰어난 광학 투명성, 열 안정성, 화학적 무활성성입니다. 표준 원형/사각형 모양에서 불규칙/복합적인 기하학 (공개, 톱니가 있는 가장자리,또는 다중 개도 설계) ZMSH는 레이저 시스템에서 다양한 산업 요구를 충족시킵니다., 반도체 장비, 진공 관측, 분석 기구 및 방위 / 항공 우주 응용 프로그램. 서비스에는 전체 라이프 사이클 지원이 포함됩니다. 주문 제조 (CNC 가공, 닦기, 코팅) AR/HR/디크로이드 필름), 측정 (표면 평면성, 전송 테스트),그리고 급속한 프로토타입 제작을 확장 가능한 대량 생산으로, 최적의 시스템 통합을 보장하기 위해 재료 선택 및 표면 처리 최적화에 대한 기술 컨설팅으로 보완됩니다.
1Q: 8.3mm 쿼츠 창의 최대 작동 온도는 무엇입니까?- 네
A: 쿼츠 창문 (8.3mm) 은 낮은 열 팽창 계수 (0.55×10−6/°C) 로 인해 1100°C까지의 연속 사용과 1450°C의 단기 노출에 견딜 수 있습니다.
2. Q: 8.3mm의 쿼츠 창이 자외선 전송을 지원합니까?- 네
A: 예, 그것은 UV 범위 (185~400nm) 에서> 90%의 전송을 제공하고 적외선에서 3500nm까지 레이저 시스템과 분광학에 이상적입니다.
태그: #쿼츠 유리 광학 창문, #개정, #융합 실리카 판, #SiO2 크리스탈, #쿼츠 웨이퍼, #JGS1/JGS2 등급, # 고순도, #융합 실리카 광학 부품, #쿼츠 유리판, #,# 코팅 선택, #5N 순수성 SiO2, # 열 저항성, # 투명성, # 단결성 쿼츠 크리스탈 기판, # 두께 8.3mm, # 높은 굴절 지수
