제품 상세 정보:
결제 및 배송 조건:
|
| 직경: | 4 인치 (100mm) | 두께 범위: | 0.5mm~1.5mm |
|---|---|---|---|
| 표면 거칠기 (연마): | ≤0.5nm | 전송 @193nm: | >93% |
| CTE (20-300 ° C): | 0.55 × 10/° C | 평행성: | ≤3μm |
| 강조하다: | 사용자 지정 두께 범위 쿼츠 웨이퍼,Ra0.5nm 쿼츠 웨이퍼 |
||

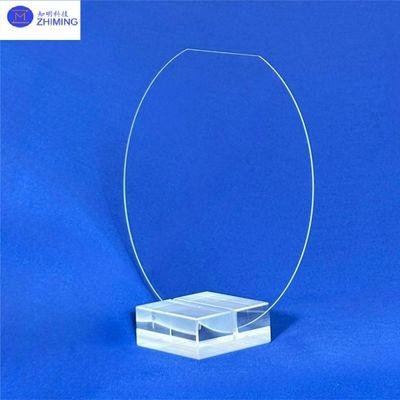

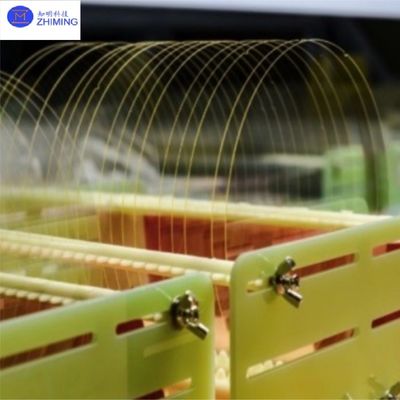

ZMSH는 고성능 광전자, 반도체 및 MEMS 응용 분야에 적합한 정밀 제조된 4인치 석영 웨이퍼를 전문으로 합니다. 더 작은 형식과 달리 4인치 석영 웨이퍼는 다층 통합을 위한 확장된 표면적을 제공하여 고급 장치의 확장 가능한 생산을 가능하게 합니다. 주요 특징은 다음과 같습니다. <1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
1. 재료: 고순도 융합 실리카(SiO₂)로, <50ppm 수산기(OH⁻) 함량 및 <0.1ppm 금속 불순물로 초저 광학 손실을 보장합니다. <1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
2. 치수: 맞춤형 직경(100.00mm ±0.25mm) 및 두께(0.525–1.200mm, TTV ≤10μm). <1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
3. 모양: 원형, 사각형 또는 불규칙한 형상으로 비표준 구멍, 단계형 가장자리 또는 기울기 두께.
4. 표면 마감: 최소한의 빛 산란을 위한 초평활 표면(Ra ≤1.0nm).
| 사양 | 직경 |
| 100.00mm ±0.25mm | 두께 범위 |
| 0.525–1.200mm | 총 두께 변화(TTV) |
| ≤10μm(300mm 직경) |
4 표면 거칠기(Ra) |
| ≤1.0nm | 자외선 투과율 |
| >92% @185–3500nm |
1 저항률(350°C) |
| 0.55×10⁻⁶/°C(20–300°C) |
1 저항률(350°C) |
| >7×10⁷ Ω·cm | 주요 특징 |
낮은 열팽창: CTE 0.55×10⁻⁶/°C(20–300°C)로 최대 1100°C까지 치수 안정성을 유지합니다.
2. 기계적 및 화학적 탄성
높은 경도: Mohs 척도 7로 마모 및 기계적 충격에 강합니다.
산 저항성: 세라믹보다 30× 더 높은 내구성으로 공격적인 화학 환경에 적합합니다.
3. 전기적 성능
절연: 저항률 >7×10⁷ Ω·cm(350°C)로 고주파 회로에서 기생 커패시턴스를 최소화합니다.
SAW 호환성: 정밀한 절단 각도(예: FC-cut의 경우 34.33°)로 표면 탄성파(SAW) 필터에 최적화되었습니다.
4인치 석영 웨이퍼의 전략적 응용 분야
저손실 광학 경로가 필요한 UV 레이저 다이오드, 광섬유 콜리메이터 및 LiDAR 구성 요소.
3. 반도체 패키징
<1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
4. 양자 기술
초저 결함 밀도로 이점을 얻는 다이아몬드 질소-공극(NV) 중심 및 초전도 큐비트용 기판.
<1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
다음과 같은 4인치 석영 웨이퍼에 대한 전면적인 맞춤화를 제공합니다.
1. 정밀 가공:
<1μm 치수 정확도를 위한 CNC 다이아몬드 선삭.
150°).3. 신속한 프로토타입 제작: 샘플의 경우 5–7일, 하이브리드 형상(예: 관통 구멍 + 노치) 지원.
FAQ1. Q: 4인치 석영 웨이퍼를 사용하는 이유는 무엇입니까?A: 4인치 석영 웨이퍼는 비용 효율성과 정밀도의 균형을 제공하며, 맞춤형 두께(0.5–1.5mm)와 초저 표면 거칠기(Ra ≤0.5nm)를 갖춘 MEMS 센서, 광학 필터 및 반도체 패키징에 이상적입니다.
2. Q: 어떤 산업에서 4인치 석영 웨이퍼를 사용합니까?
태그: #3인치 석영 기판, #맞춤형, #융합 실리카 플레이트, #SiO₂ 결정, #석영 웨이퍼, #JGS1/JGS2 등급, #고순도, #융합 실리카 광학 부품, #석영 유리판, #맞춤형 관통 구멍, #4인치 석영 웨이퍼, #직경 100mm, #반도체 제조, #두께 범위 0.5mm ~ 1.5mm, #Ra ≤ 0.5nm
