제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 고순도 융합 실리카 (sio₂ ≥99.99%) | 구멍 직경 범위: | 0.1mm ~ 50mm (사용자 정의 가능) |
|---|---|---|---|
| 두께 범위: | 0.2mm~20mm | 550nm @송신기: | >93% |
| 열팽창 계수: | 0.55 × 10/° C | 진공 호환성: | <10 ⁻⁷pa |
| 강조하다: | 맞춤형 석영 유리판,레이저 드릴 석영 유리판,고순도 석영 유리판 |
||

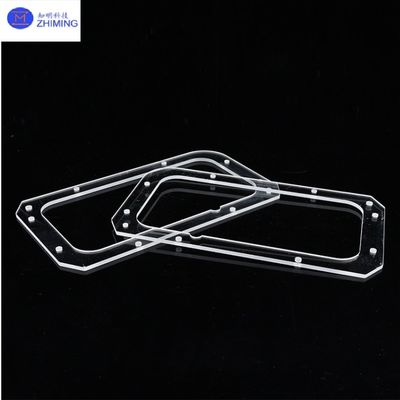

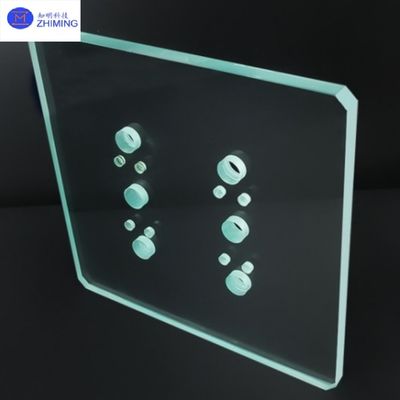

쿼츠 맞춤형 구멍 판은 고급 레이저 드릴링, 밀링,그리고 닦는 기술주요 특징은 다음과 같습니다.
· 맞춤형 구멍 디자인:원형, 정사각형, 나선형, 양분형 및 기타 비 표준 오프레이션 (0.2~100mm) 은 ±0.01mm의 정확도로 복잡한 빛 경로 제어 기능을 제공합니다.
- 네· 극도의 열 안정성:1200°C까지 단기 저항, 800~1000°C에서 장기적인 작동 안정성, 표준 유리의 열 팽창 계수 1/10
· 광대 스펙트럼 전송:≥90% (UV: 185 nm), ≥95% (보기) 및 ≥85% (IR: 3500 nm), 거품이나 줄무늬 없이 광학적 순도를 보장합니다.
· 맞춤형 서비스:고객 제공 설계 (2D / 3D 도화), 레이저 드릴링 사용자 정의 (예를 들어, 구멍, 반 싱크, 단계 구멍), 빠른 소량 배달 (3~5 일),그리고 엄격한 품질 관리 (SGS 인증).
ZMSH는 반도체 장비, 광학 및 의료 기기용으로그리고 정밀성에 대한 엄격한 요구 사항을 충족시키기 위해 테스트, 고온 저항성, 낮은 산란.
| 매개 변수 | 사양 |
| 소재 | 고순도 녹은 실리카 (SiO2≥99.99%) |
| 구멍 지름 범위 | 0.1mm~50mm (개정 가능합니다) |
| 구멍 위치 정확성 | ±0.01mm (레이저), ±0.02mm (CNC) |
| 두께 범위 | 0.2mm~20mm |
| 표면 거칠성 | Ra≤0.5nm (광학), Ra≤1.2nm (산업) |
| 송수신력 @550nm | >93% |
| 열 팽창 계수 | 00.55×10−6/°C |
| 온도 저항성 | 장기: 800°C, 단기: 1200°C |
| 압력 저항 | >20MPa (1mm 두께) |
| 진공 호환성 | <10−7Pa |
참고: 맞춤형 구멍 패턴 (예를 들어, 육각형, 미세 유체) 및 표면 처리가 가능합니다.
1물질의 특성
· 초고 순수: SiO2 ≥99.999%, 불순물 <5ppm, 200nm에서> 90% UV 투명성을 보장합니다.
· 고온 저항성: 1200°C까지의 단기 내성이, 800~1000°C에서 장기 안정성, 5.5×10−7/°C의 열 확장 계수.
· 화학적 무기력성: 강한 산 (HF를 제외한), 알칼리 및 유기 용매에 내성이 있습니다.
2. 처리 정확성
· 구멍을 통해 설계: 원형, 사각형 또는 사용자 정의 모양 (예를 들어, 나선형, 양분형), 오프레이션 범위 0.2~100 mm, ±0.01 mm 정밀, 표면 거칠성 <0.5 nm.
· 레이저 뚫기: 페르토 초초 또는 자외선 레이저를 사용하여 스트레스가없는 처리를 통해 가장자리 칩링 없이 부드러운 구멍 벽을 얻을 수 있습니다.
- 네
3광학 성능
· 광대 스펙트럼 전파: UV (185 nm) > 80%, 가시 (400~700 nm) > 95%, IR (3500 nm) > 85%
· 낮은 산란: 표면 그림 정확도 λ/10@632.8 nm, 고 정밀 이미지 및 센싱을 위해 빛 에너지 손실을 최소화합니다.
- 네
4기계적 특성
· 높은 압축 강도: > 1000 MPa, 기계 충격과 진동에 저항합니다.
· 가벼운 무게: 밀도 2.2g/cm3, K9 유리보다 15% 가벼워 항공우주용으로 이상적입니다.
- 네
5표면 처리
· 코팅 옵션: 반사성 (AR, R<0.5%@400~1600 nm), 반사성 (Al/Ag, R>95%) 및 레이저 손상 저항성 코팅 (약수 > 10 J/cm2).
· 캄퍼 설계: <0.2×45° 보호 캄퍼로 스트레스 농도를 줄입니다.
1반도체 제조업
· 웨이퍼 검사: UV 리토그래피 정확성을 위한 사진 리토그래피 장비 정렬 요소.
· 포장 테스트: 고온 캡슐화를 위한 적외선 열영상 창.
2광학
· 섬유 결합: 레이저 / 탐지 창문과 낮은 삽입 손실 (<0.5 dB).
· 웨브게이드 멀티플렉서: 맞춤형 오프러터를 통해 다채널 광 경로 분할.
- 네
3의료기기
· 내시경 영상: 향상된 해상도를 위해 스티어링 프리즘과 빛 경로 접기 요소.
· 레이저 치료: 고온 살균과 호환되는 안과 수술에서 정밀 광 안내.
4연구와 산업
· 양자 통신: 낮은 산란 디자인을 위한 단일 광자 탐지기에서 빛 경로 접힘
· 레이저 처리: 절단/접속 시스템에서 레이저 경로 제어, > 106 W/cm2의 지속 전력 밀도.
5항공우주
· 위성 원격 감지: 방사선 및 열 충격 저항성 우라늄 이미지 시스템 창문.
쿼츠 크리스탈 보트 커스터마이징 서비스
ZMSH는 수입 재료 (예를 들어, GE, Heraeus) 를 사용하여 고순도 쿼츠 보트를 가공하는 데 특화되어 있으며, 고객이 제공하는 도면을 기반으로 맞춤형 솔루션을 제공합니다.우리의 서비스는 레이저 절단 포함, CNC 가공 및 정밀 용접, 반도체 및 태양광 산업의 고온 저항 (1200 ° C) 및 낮은 열 팽창 요구 사항을 충족시키기 위해 ± 0.01 mm 정확도를 보장합니다.ISO 9001 인증, 우리는 빠른 프로토타입 (3~5 일) 및 대량 생산 능력을 제공하여 리토그래피, 확산 및 기타 중요한 응용 분야에서 프로세스 효율성을 최적화합니다.
1. 질문: 쿼츠 오프터 플레트는 무엇 을 위해 사용 됩니까?
A: 쿼츠 열판은 반도체 리토그래피, 미세 유체학,고전력 레이저 시스템, 열 저항성, 광학 맑음, 맞춤형 구멍 패턴.
2. 질문: 왜 금속 또는 폴리머 오프러처 플레이트보다 쿼츠를 선택합니까?
A: 쿼츠 는 열 안정성 (1100°C 까지), 자외선 투명성, 화학 저항성 등 이 뛰어난 성능을 가지고 있으며, 열 확장성 (thermal expansion) 과 고분자 (polymers) 를 가혹 한 환경 에서 능가 합니다.
