제품 소개융합된 석영 판

맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널

제가 지금 온라인 채팅 해요

맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널

Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels
Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels Custom-Shaped Quartz Through-Hole Plates Precision Perforated Optical Fused Silica Panels

큰 이미지 :  맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ZMSH
인증: rohs
모델 번호: 맞춤형 쿼츠 통로 홀 플레이트
결제 및 배송 조건:
가격: by case
배달 시간: 2-4weeks
지불 조건: T/T
상세 제품 설명
소재: 고순도 융합 실리카 (sio₂ ≥99.99%) 구멍 직경 범위: 0.1mm ~ 50mm (사용자 정의 가능)
두께 범위: 0.2mm~20mm 550nm @송신기: >93%
열팽창 계수: 0.55 × 10/° C 진공 호환성: <10 ⁻⁷pa
강조하다:

정밀 천공 석영 관통 구멍 플레이트

,

맞춤형 석영 관통 구멍 플레이트



주문형 쿼츠 구멍 판의 요약

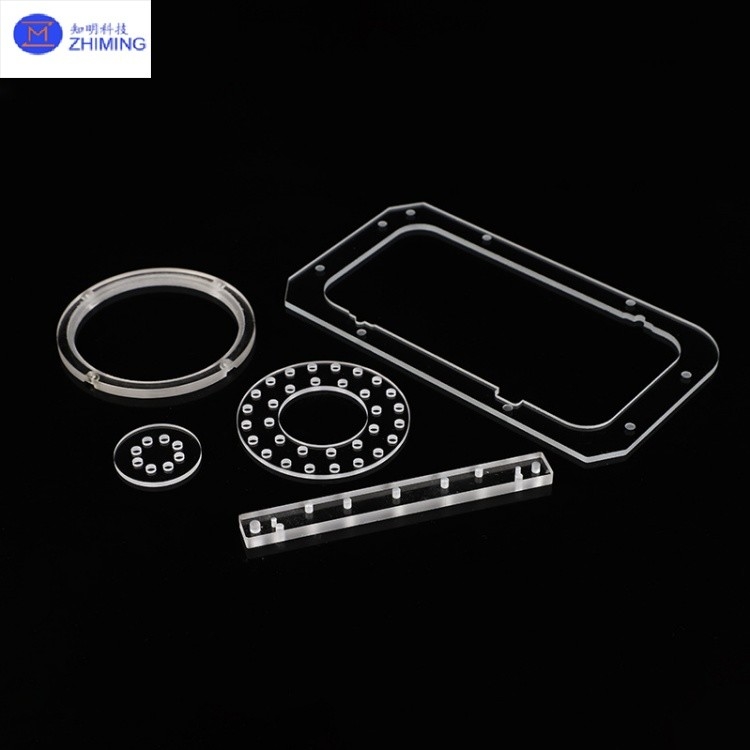

맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널 0



맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널





맞춤형 쿼츠 오프처 플레이트는 고순도 용융 실리카 (SiO2≥99.99%) 를 통해 CNC 가공 또는 레이저 절단으로 제조된 정밀 광학적 구성 요소입니다.복잡한 개도 기하학 (e예를 들어, 다각형, 별 모양, 미세 유체 채널), 그들은 쿼츠의 우수한 특성 (전달성> 93%@ 550nm, 1100 ° C까지 온도 저항성) 과 맞춤형 구조적 적응성을 결합합니다.그들의 뚫린 구멍 디자인은 광적 경로 지도를 가능하게 합니다., 유체 전송 또는 가스 확산, 반도체 리토그래피, 바이오 칩, 레이저 시스템 및 분석 기기에 필수적입니다.





전문 광학 부품 제조사로서,ZMSH쿼츠 오프리처 판에 대한 최종 사용자 정의 서비스를 제공합니다. 재료 선택, 구조 설계, 정밀 가공 (± 0.02mm 허용) 및 기능적 처리 (예를 들어,코팅우리는 전문 연구 개발 및 산업 요구 사항을 충족하기 위해 CAD 도면 또는 샘플 복제를 허용합니다.








스펙주문형 쿼츠 구멍판





매개 변수 사양
소재 고순도 녹은 실리카 (SiO2≥99.99%)
구멍 지름 범위 0.1mm~50mm (개정 가능합니다)
구멍 위치 정확성 ±0.01mm (레이저), ±0.02mm (CNC)
두께 범위 0.2mm~20mm
표면 거칠성 Ra≤0.5nm (광학), Ra≤1.2nm (산업)
송수신력 @550nm >93%
열 팽창 계수 00.55×10−6/°C
온도 저항성 장기: 800°C, 단기: 1200°C
압력 저항 >20MPa (1mm 두께)
진공 호환성 <10−7Pa



참고: 맞춤형 구멍 패턴 (예를 들어, 육각형, 미세 유체) 및 표면 처리가 가능합니다.










주요 특징주문형 쿼츠 구멍판

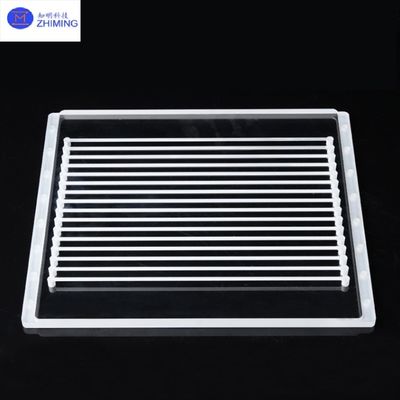

맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널 1

사용자 정의 쿼츠 오프터 플레이트의 핵심 장점은 다음과 같습니다:





1복잡한 구조 적응력: 접경 찌개 ≤0.05mm의 임의의 구멍 모양 (0.1mm~50mm 지름) 을 수용합니다.



2극한 환경 안정성: 800°C의 장기 작동, 열 충격 (ΔT≥1000°C) 및 산/알칼리 부식 (HF를 제외) 에 견딜 수 있다.



3높은 투명성과 낮은 분산: UV에서 IR (170nm~2500nm) 에서 90% 이상의 투명성 < 1%의 안개



4정밀 가공: 구멍 위치 정확도 ±0.01mm 및 표면 거칠성 Ra≤0.5nm (광학 등급 폴란드).



5다기능 통합: 오프레처 벽 코팅 (AR/HR) 또는 화학적 수정 (수증성/수증성) 을 지원합니다.








맞춤형 쿼츠 구멍 판의 주요 응용 프로그램

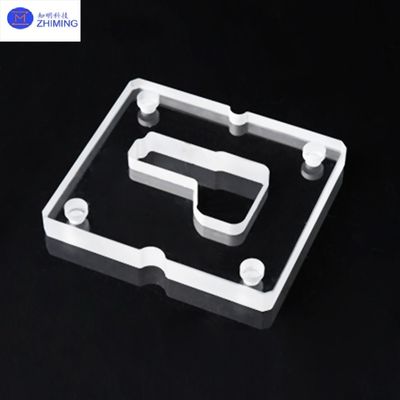

맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널 2



이 판은 다음의 요건에서 매우 중요합니다.





1반도체 제조: 나노미터 규모의 차원 안정성을 필요로 하는 리토그래피를 위한 마스크 정렬 오프러.



2미세 유체학: 바이오 칩에 있는 미세 채널 구조, 화학적 무력성과 생물 호환성을 요구합니다.



3레이저 광학: 고전력 레이저 (LIDT>15J/cm2@1064nm) 를 위한 빔 모양의 오프레셔.



4분석 기구: 극대 진공 호환성 (<10−7Pa) 을 가진 질량 분광기용 이온 가이드 플레이트.



5항공우주: 위성 센서용 환기판, -200°C ~ 1200°C 열순환을 견딜 수 있습니다.








관련 제품 추천:





쿼츠 프리즘 사용자 정의


ZMSH는 광학 수준의 융합 실리카 (SiO2≥99.99%) 로 정밀 쿼츠 프리즘을 제조하며 직각, 빔 분할 및 UV 프리즘에 대한 CAD 기반 사용자 정의를 지원합니다.서비스에는 마이크로 레벨 가공 (±3 아크 세컨드) 이 포함됩니다.레이저 및 스펙트모터에 이상적인 레이저와 AR / HR 코팅을 사용할 수 있습니다.





맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널 3맞춤형 쿼츠 뚫린 구멍 판 정밀 뚫린 광학 융합 실리카 패널 4







질문과 답변





1. 질문: 쿼츠 오프터 플레트는 무엇 을 위해 사용 됩니까?
A: 쿼츠 열판은 반도체 리토그래피, 미세 유체학,고전력 레이저 시스템, 열 저항성, 광학 맑음, 맞춤형 구멍 패턴.





2. 질문: 왜 금속 또는 폴리머 오프러처 플레이트보다 쿼츠를 선택합니까?
A: 쿼츠 는 열 안정성 (1100°C 까지), 자외선 투명성, 화학 저항성 등 이 뛰어난 성능을 가지고 있으며, 열 확장성 (thermal expansion) 과 고분자 (polymers) 를 가혹 한 환경 에서 능가 합니다.
