제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 고순도 융합 실리카 (sio₂ ≥99.99%) | 크기 / 모양: | 맞춤형 |
|---|---|---|---|
| 변속 범위: | 170nm ~ 2500nm (UV ~ NIR) | 열팽창 계수: | 0.55 × 10 °/° C (20 ~ 300 °) |
| 표면 거칠성: | Ra≤0.5nm | 적용: | 레이저 기술, 분광법 |
| 강조하다: | 직각 광학 유리 프리즘,UV 등급 광학 유리 프리즘,맞춤형 광학 유리 프리즘 |
||

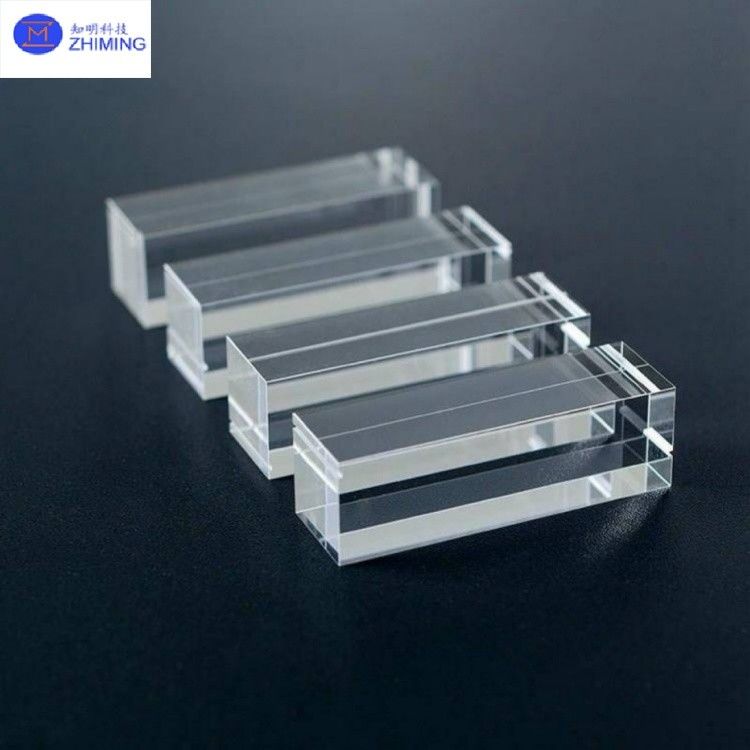

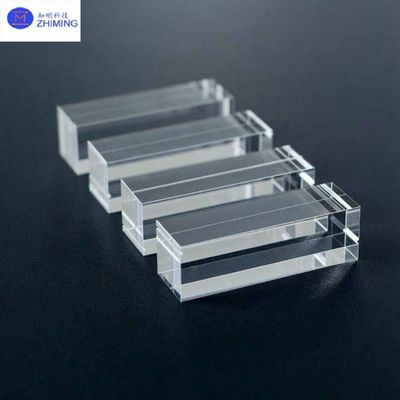

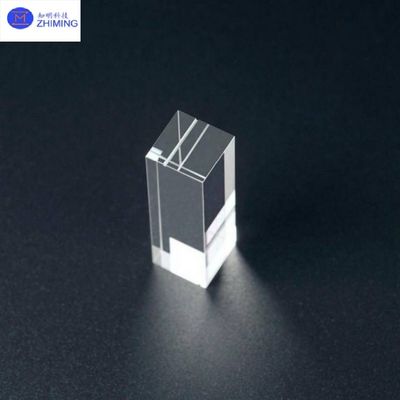

쿼츠 프리즘은 고순도 합성 실리카 (실리콘 이산화, SiO2 ≥99.999%) 에서 정밀 밀링, 롤링 및 코팅 과정을 통해 제조된 광학적 구성 요소입니다.극도의 열 안정성 (~ 200°C ~ 1100°C), 낮은 열 팽창 계수 (5.5×10−7/°C), 그리고 UV에서 IR 전체 스펙트럼 전파 (185~3500 nm). 주요 장점으로는:
· 화학적 무력성:강한 산 (HF를 제외한) 과 알칼리, 유기 용매에 내성이 있으며 부식성 환경에 적합합니다.
· 광학 정밀:표면 도형 정확도 λ/10@632.8nm, 각성 허용 ±3 아크초
· 다양한 형태:직각, 반각형, 비둘기, 지붕 프리즘, 빔 분열, 영상 촬영 및 빛 경로 기울기와 같은 사용자 정의 기능을 지원합니다.
ZMSH는 주문제조 된 쿼츠 프리즘에 특화되어 설계에서 대량 생산에 이르기까지 끝에서 끝까지 서비스를 제공합니다. 우리의 제품은 광섬유, 레이저 시스템,그리고 반도체 제조, 도면 기반의 사용자 정의 및 소량 대량의 신속한 배달을 지원합니다 (예를 들어, 크기: 3 ′′ 72.5 mm 가장자리 길이가 0.1 ′′ 5 mm 두께).
| 매개 변수 | 사양 |
| 소재 | 고순도 녹은 실리카 (SiO2≥99.99%) |
| 전송 범위 | 170nm ~ 2500nm (UV ~ NIR) |
| 반열 지수 @587.6nm | 1.458 |
| 열 팽창 계수 | 0.55×10−6/°C (20~300°C) |
| 표면 평면성 | λ/10@632.8nm (표준), λ/20 (고속 정밀) |
| 각성 허용 | ±5 아크초 (표준), ±3 아크초 (높은 정밀) |
| 표면 거칠성 | Ra≤0.5nm (슈퍼 폴리싱) |
| 레이저 손상의 경계 | > 10J/cm2@1064nm, 10ns 펄스 |
| 크기 범위 | 5mm~300mm (자격화 가능) |
참고: 사용자 지정 코팅 (AR/HR/PBS) 및 측정 보고서는 요청에 따라 사용할 수 있습니다.
1물질의 특성
- 네
- 네- 높은 순수성:SiO2 ≥99.999%, 불순물 <5ppm, 낮은 UV 흡수율 (>200nm에서 90% 투명성) 을 보장합니다.
- 고온 저항성:1200°C까지의 단기 용도, 800~1000°C에서 장기적인 작동 안정성. 열 확장 계수는 표준 유리의 1/10입니다.
2광학 성능- 네
- 전파:≥90% (UV: 185 nm), ≥95% (시력), ≥85% (IR: 3500 nm)
- 낮은 분산:Abbe 수>65, 고 정밀 애플리케이션을 위해 스펙트럼 확장을 최소화.
3기계적 특성
- 압축 강도:> 1000 MPa, 기계 충격에 저항합니다.
- 가벼운 무게:밀도는 2.2g/cm3, K9 유리보다 15% 가볍습니다.
4표면 처리
- 네
- 코팅 옵션:반사 방지 코팅 (AR, R<0.5%@400~1600 nm), 반사 코팅 (Al/Ag, R>95%) 및 레이저 손상 저항 코팅.
- 엣지 디자인:<0.2×45° 보호 칸막이, 스트레스 농도를 줄이기 위해.
5. 형태 다양성

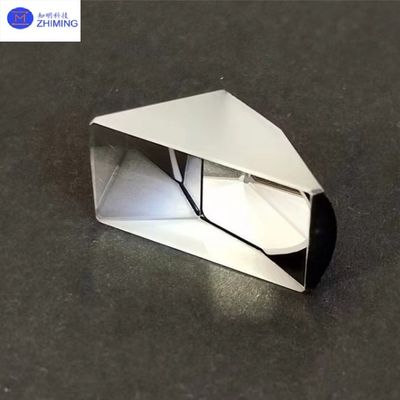

- 직각 프리즘:광 경로 기울기 90° 또는 180°, 페리스코프와 오토콜리미터에서 사용된다.
- 네- 펜타고널 프리즘:회전 없이 90°의 이미지 기울기, 레이저 원격 측정기에 이상적입니다.
- 네- 비둘기 프리즘:부딪히는 빛의 회전 각도를 두 배로 늘려 파노라마 관측 시스템에 적합합니다.
- 지붕 프리즘:일반적으로 망원경에서 사용되는 이미지를 뒤집는 동안 빛의 경로를 90°로 접습니다.
1광학 기기
· 분광:스펙트럼 사진 측정 기기와 라만 스펙트럼 측정 기기의 분산 원소
· 이미지 시스템:현미경과 망원경에서 프리즘을 변환하는 것 (예: 비둘기 프리즘)
2레이저 기술
· 빔 제어:레이저 공명기와 원격 측정선 빔 스티어링 (오각형 프리즘)
· 고전력 애플리케이션:절단/접속 시스템에서 106W/cm2 레이저 강도에 견딜 수 있다.
3반도체 제조업
· 웨이퍼 검사:사진 리토그래피 장비 정렬 프리즘
· 포장 테스트:적외선 열영상 창문 프리즘
4의료기기
· 내시경 영상:의료 광섬유에서 조종 프리즘.
· 레이저 치료:눈 수술에서 정확한 빛 경로 안내
5연구와 산업
· 양자 통신:단 광자 탐지기에서 빛 경로가 접혀지고 있습니다.
· 항공우주:위성 원격탐사에서 자외선 영상 프리즘
ZMSH는 광학 설계에서 대량 생산에 이르기까지 종말부터 종말까지 서비스를 제공하는 쿼츠 프리즘의 심층 사용자 정의에 초점을 맞추고 있습니다. 고객은 재료를 지정할 수 있습니다. (예를 들어, JGS1 UV 등급 융합 실리카),크기 (3 ∼72.5 mm 가장자리 길이가), 각도 허용 (± 3 아크초), 기능 요구 사항 (예: 레이저 손상 저항 코팅, 경사 굴절 지수). 우리는 비 표준 모양 (예: 나선,양분화) 및 하이브리드 재료 복합물 (쿼츠-금속 결합).
1질문: 쿼츠 프리즘의 가격은 얼마입니까?
A: 쿼츠 프리즘의 가격은 사양 (예를 들어, 크기, 코팅, 재료 등급) 에 따라 크게 달라지며 표준 크기 (3 ′′ 72.5mm의 가장자리 길이) Alibaba와 Made-in-China 같은 플랫폼에서.com.
2Q: 크리스탈 프리즘은 어떻게 작동할까요?
A: 크리스탈 프리즘은 빛을 굴절, 반사 또는 분산하여 작동합니다.삼각형 프리즘은 파장에 의존하는 굴절 (분산) 을 통해 흰 빛을 스펙트럼 색으로 분해합니다., 직각 프리즘은 전체 내부 반사를 사용하여 빛 경로를 기울인다.
