제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 고순도 융합 실리카 (sio₂ ≥99.99%) | 크기 / 모양: | 맞춤형 |
|---|---|---|---|
| 변속 범위: | 170nm ~ 2500nm (UV ~ NIR) | 열팽창 계수: | 0.55 × 10 °/° C (20 ~ 300 °) |
| 표면 거칠성: | Ra≤0.5nm | 적용: | 레이저 기술, 분광법 |
| 강조하다: | 투명 석영 프리즘,맞춤형 쿼츠 프리즘,수정 석영 프리즘 |
||

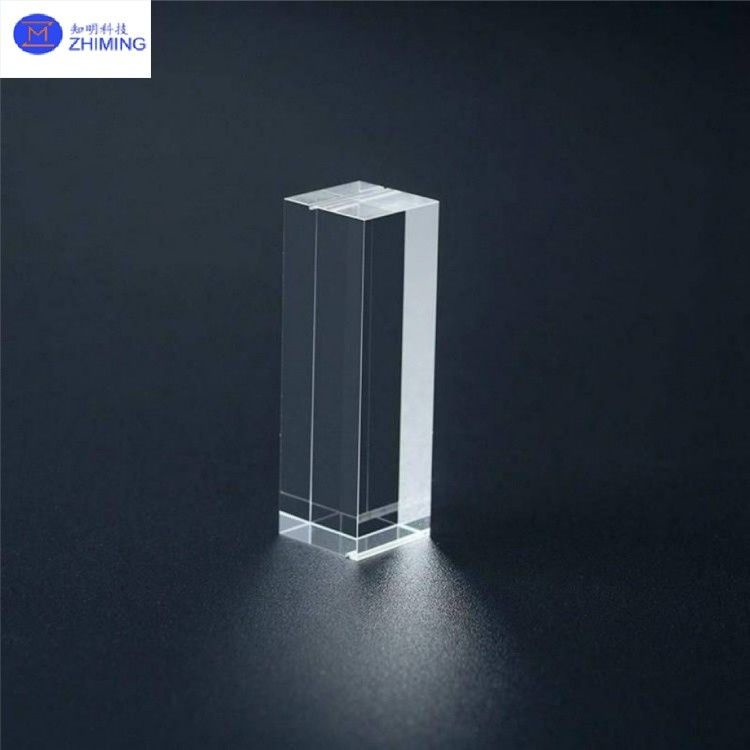

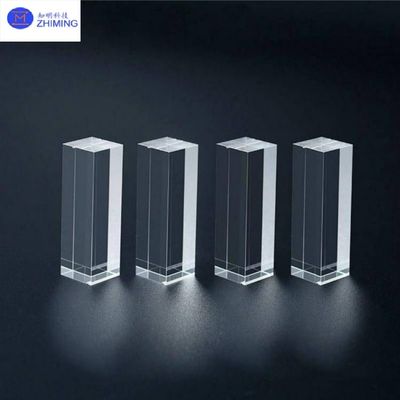

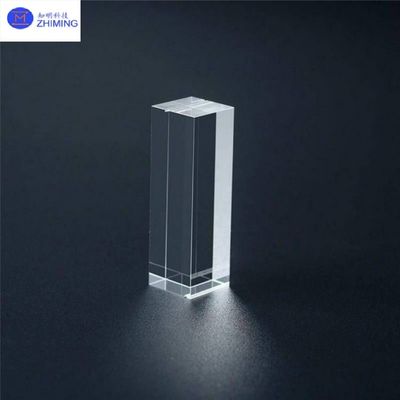

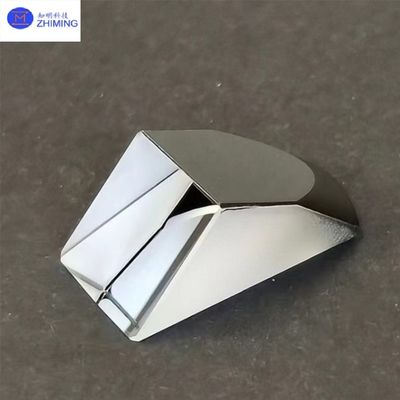

쿼츠 프리즘은 분광성 또는 굴절성 광학적 구성 요소로 고순도 녹인 실리카 (SiO2≥99.99%) 로 냉공정을 통해 정밀 제조된다.그들은 예외적인 광학 균일성 (Δn≤±5×10−6) 과 넓은 스펙트럼 전송 (170nm-2500nm) 을 나타냅니다., 낮은 열 팽창 계수 (0.55×10−6/°C) 및 높은 레이저 손상 저항 (LIDT> 10J/cm2@1064nm), 레이저 시스템, 분광계 및 UV 광 장치에 이상적입니다.
ZMSH는 고 정밀 광학 부품을 제조하고, 쿼츠 프리즘에 맞춤형 설계, 정밀 가공 및 코팅 서비스를 제공합니다.우리는 주문을 위해 고객 제공 된 도면을 지원합니다직각, 평면 및 빔 분할 프리즘을 포함하여 마이크로 레벨 표면 정확도 (λ/10@632.8nm) 및 초 부드러운 마무리 (Ra≤0.5nm) 를 달성합니다.
| 매개 변수 | 사양 |
| 소재 | 고순도 녹은 실리카 (SiO2≥99.99%) |
| 전송 범위 | 170nm ~ 2500nm (UV ~ NIR) |
| 반열 지수 @587.6nm | 1.458 |
| 열 팽창 계수 | 0.55×10−6/°C (20~300°C) |
| 표면 평면성 | λ/10@632.8nm (표준), λ/20 (고속 정밀) |
| 각성 허용 | ±5 아크초 (표준), ±3 아크초 (높은 정밀) |
| 표면 거칠성 | Ra≤0.5nm (슈퍼 폴리싱) |
| 레이저 손상의 경계 | > 10J/cm2@1064nm, 10ns 펄스 |
| 크기 범위 | 5mm~300mm (자격화 가능) |
참고: 사용자 지정 코팅 (AR/HR/PBS) 및 측정 보고서는 요청에 따라 사용할 수 있습니다.
쿼츠 프리즘의 핵심 장점은 다음과 같습니다.
- 광대 스펙트럼 전송: 다대역 광 시스템에서 UV에서 IR (UV>85%@200nm, 가시성>93%@550nm) 로 높은 송전성.
- 열 안정성: 1000°C까지의 온도까지 견딜 수 있고, 최소한의 열 유동도 있습니다.
- 화학적 무력성: 산/알칼리 (HF를 제외한) 에 내성이 있으며, 혹독한 환경에 적합합니다.
- 높은 LIDT: 고전력 레이저 용도로 기존 광학 유리보다 우월하다.
- 정밀 가공: ±3 아크초 내 각도 허용, 표면 거칠성 ≤0.5nm
쿼츠 프리즘은 다음과 같이 널리 사용됩니다.
- 레이저 기술: 높은 손상 저항을 요구하는 레이저 구멍에 조율 프리즘 또는 빔 확장기.
- 스펙트로스코피: 높은 균일성과 낮은 방출 빛을 요구하는 분광기에서의 산란 요소.
- 자외선 광학: 깊은 자외선 전송에 의존하는 자외선 레이저용 빔 스티어링 프리즘.
- 연구 도구: 미크론 이하의 표면 정밀도를 필요로 하는 인터페로미터/텔레스코프의 굴절/분산 부품.
- 산업 검사: 웨이퍼 검사 도구의 정렬 프리즘, 높은 온도에 견딜 수 있으며 오염되지 않습니다.
- 네ZMSH는 재료 선택, 광학 설계, 정밀 가공 및 코팅을 포함하는 쿼츠 프리즘에 대한 끝에서 끝까지 솔루션을 제공합니다. 우리의 CNC 밀링 및 이온 빔 롤링은 각도 정확도 (±5 아크 세컨드) 및 표면 품질 (λ/20@632.8nm) 을 보장합니다. 맞춤 코팅 (AR/HR/PBS) 은 무료 인터페로미터 보고서 (PV 및 전송 곡선 포함) 와 함께 제공됩니다. 우리는 R & D 주문 (10 단위에서) 및 OEM 대량 생산을 받아, 7-15 일 이내에 배달, 광 시스템 통합 지원.
관련 제품 추천:불규칙한 모양의 쿼츠 광학 창문
1질문: 쿼츠 프리즘이란 무엇인가요?
A: 쿼츠 프리즘은 고순도 합성 실리카로 만들어진 광학적 부품으로, 우수한 UV-IR 전송과 열 안정성을 갖춘 정밀 빛 굴절/분산을 위해 설계되었습니다.
2질문: 유리 프리즘과 쿼츠 프리즘의 차이점은 무엇입니까?
A: 주요 차이점: 쿼츠 프리즘은 자외선 전송 (170nm까지), 열 저항 (1000°C까지) 및 레이저 손상 문턱에서 유리를 능가합니다.유리 프리즘은 일반적으로 더 저렴하지만 가시광선 응용 프로그램으로 제한됩니다.
