제품 상세 정보:
결제 및 배송 조건:
|
외경 범위: | 0.1mm ~ 20.0mm | 벽 두께 허용한도: | ± 0.05mm (큰 보어 모세관); ± 0.01mm (작은 보어 모세관) |
---|---|---|---|
roundness 오류: | ≤1%; ≤2% | 표면 거칠성: | Ra≤0.8nm; Ra≤1.2nm (연마) |
열팽창 계수: | 0.55 × 10/° C | 적용: | 분석 기기; 광섬유 통신 |
강조하다: | 대구경 석영 모세관 튜브,99.999% 순수 석영 모세관 튜브 |

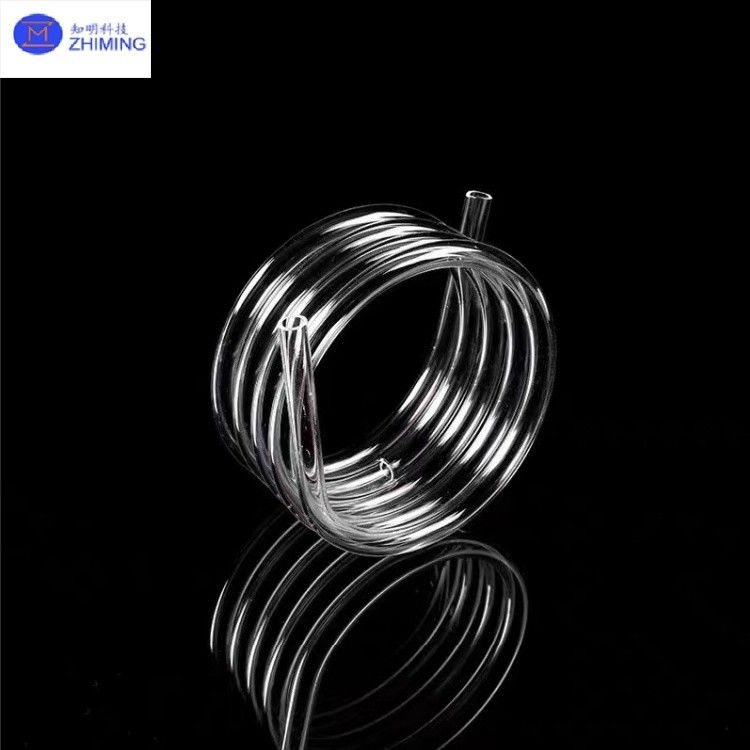

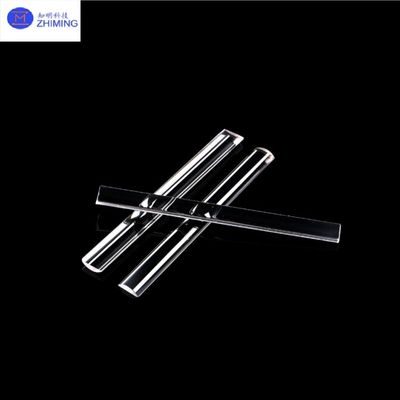

쿼츠 모세관 튜브는 첨단 튜브 드래잉 기술을 사용하여 고순도 녹인 실리카 (실리콘 이산화, SiO2) 에서 제조 된 정밀 엔지니어링 마이크로 튜브입니다. 그들은 큰 지름 (외교 지름 ≥ 1 mm) 및 작은 지름 (내장 지름 1 μm 이하) 두 가지 사양에서 사용할 수 있습니다. 주요 장점은 다음과 같습니다. 극한 온도 저항성: 최대 400°C까지의 단기 내성이, 300~360°C의 장기 안정성 화학적 무력성: 강한 산 (HF를 제외한) 과 알칼리 및 유기 용매에 저항하며 부식성 환경에 이상적입니다. 광적 투명성: 전체 UV-IR 전송 (185~3500 nm), 분광 분석에 적합합니다. 기계적 성능: 견인 강도 > 600 kpsi, 튼튼함과 유연성을 결합 (올라올릴 수 있다) ZMSH는 맞춤형 생산에 특화되어 있으며 설계와 제조에서 테스트에 이르기까지 종합 서비스를 제공합니다. 응용 분야는 가스 염색체, 미세 유체 칩 및 의료 기기, 사용자 지정 도면 지원, 소량 신속 배송입니다.
매개 변수 | 대공형 모세혈관 | 소공형 모세혈관 |
외부 지름 범위 | 10.0mm~20.0mm | 00.1mm~1.0mm |
벽 두께 허용 | ±0.05mm | ±0.01mm |
ID/OD 비율 | 0.2~0.9 (개인 조정 가능) | 0.1~0.8 (개정 가능) |
길이 | ≤1000mm (표준) | ≤500mm (표준) |
둥글기 오류 | ≤ 1% | ≤ 2% |
표면 거칠성 | Ra≤0.8nm (폴리싱) | Ra≤1.2nm (폴리싱) |
열 팽창 계수 | 00.55×10−6/°C | 00.55×10−6/°C |
최대 작동 온도 | 1100°C (단기) | 1000°C (단기) |
전송 범위 | 170nm ~ 2500nm | 170nm ~ 2500nm |
압력 저항 | >30MPa (벽 ≥0.5mm) | >10MPa (벽 ≥0.1mm) |
1화학적 안정성
· 폭 넓은 pH 저항 (1 ∼ 14), 금속과 세라믹에 비해 우수한 HF 부식 저항.
· 표면 무활성성은 표본 흡수를 최소화하여 미량 분석에 중요합니다.
2. 열 안정성
· 극저온 팽창 계수 (5.5×10−7/°C), 열 충격 (-200~1100°C) 을 견딜 수 있습니다.
· 높은 온도에서 부드럽거나 변형되지 않습니다. CVD 및 레이저 처리와 호환됩니다.
3. 기계적 성능
튼튼성: > 600 kpsi (Optube 시리즈)
· 유연성: 폴리아미드 코팅은 반지름을 밀리미터 규모까지 구부릴 수 있습니다.
4광학 성능
· UV: 185nm에서 ≥90%의 전송; 가시성: ≥95%; IR: 3500nm에서 ≥85%.
· 고 정밀 광적 감지 및 영상 촬영을 위해 낮은 빛 산란.
5. 차원적 다양성
· 작은 지름: 내부 지름 1~2500μm, 벽 두께 10~1000μm, ±0.5% 허용
· 큰 지름: 3500μm까지의 외부 지름, 길이 5000m, 경사벽 두께 사용자 정의를 지원합니다.
6. 표면 처리
· 폴리아미드 코팅 (400°C), 금/니켈 금화, 수소공성/수소애성 수정
1분석 기기
- 가스 염색체 (GC): 복잡한 유기물질 (예를 들어, 탄화수소, 오염물질) 을 분리하기 위한 기둥 운반기
- 모세혈전체 (CE): 바이오 분자 (DNA, 단백질) 의 고해상도 분리.
2미세 유체학
- 마이크로 리터 규모의 유체 제어 (의약품 투여, 단일 세포 분석) 를 위한 미세 반응기 및 세포 분류 칩
3의료기기
최소 침습 수술: 실시간 영상 촬영 및 조직 샘플링을 위한 내시경 카테터;
- 비트로 진단 (IVD): 높은 민감성 바이오 마커 검출을 위한 액체 생검 칩.
4산업 제조업
- 레이저 처리: 섬유 레이저에 대한 광학 창, 고전력 레이저 전송
- 반도체: 웨이퍼 에칭 장비의 고온 관측 창.
5연구 개발
- 나노 유체: 단 분자 검출을 위해 1μm 이하의 내부 지름;
- 광적 센싱: 유동파 기반의 화학/생물 센서
ZMSH는 쿼츠 모세관 튜브의 심층 사용자 정의에 중점을 두고 있으며, 원자재 선택에서 최종 제품 배달에 이르기까지 전체 체인 서비스를 제공합니다. 고객은 다음과 같은 매개 변수를 지정할 수 있습니다.
내부 지름 (최소 1μm), 외부 지름 (최대 3500μm), 길이 (최고 5000m);
특수 기능: 기울기 굴절 지수, 레이저 손상 저항성 코팅
비표준 모양 (고환형, 양분형) 및 하이브리드 재료 (쿼츠-금속 복합재)
능력:
±0.03mm 차원 조절을 위한 정밀 파이프 드로잉 및 CNC 가공
포괄적인 테스트 보고서 (전달, 열 확장) 및 응용 프로그램 최적화
프로토타입 및 대량 생산에 대한 지원, 반도체 장비 제조업체, 광 통신 회사 및 연구 기관을 지원합니다.

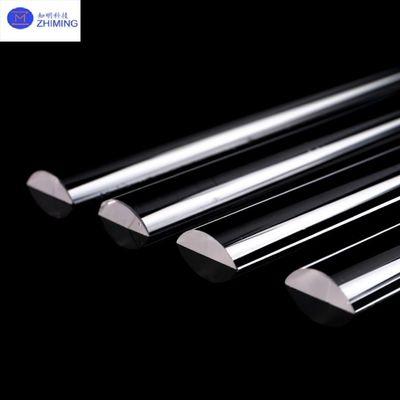

관련 제품 추천: 쿼츠 막대
1. Q: 쿼츠 모세관 튜브의 일반적인 응용 분야는 무엇입니까?
A: 쿼츠 모세혈관 튜브는 가스 염색체 (GC), 미세 유체 장치, 의료 진단 (예를 들어 액체 생체 검사 칩) 에서 널리 사용됩니다.고화학적 무력성 및 열 안정성으로 인해 산업용 레이저 시스템.
2. Q: 쿼츠 모세관의 주요 장점은 무엇입니까? - 네
A: 그들은 극한의 화학 저항을 제공합니다 (HF를 제외하고), 극저온 확장, 그리고 UV-IR 스펙트럼에 걸쳐 광적 투명성,정밀 분석 및 고온 애플리케이션에 이상적입니다..
